​Готовий гідравлічний набір для перекидання з насосним агрегатом і гідроциліндром з ходом 1432 мм

​КОД ШКОЛУБКИ: [7473]

Набір ідеально підходить для перекидання кузовів у мікроавтобусах, вантажівках, евакуаторах і причепах.

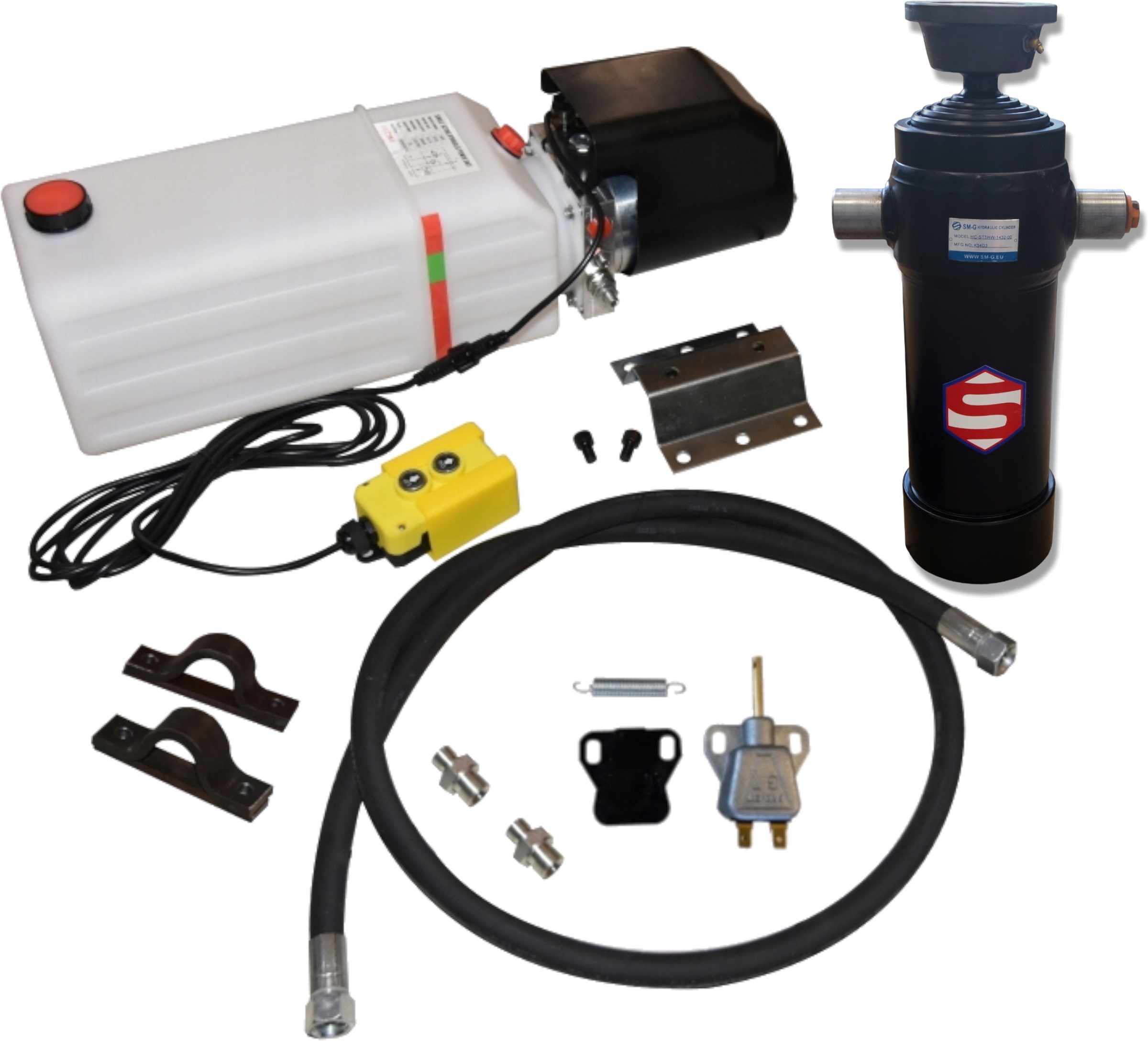

Набір включає в комплекті:

• гідроагрегат, насос з приводом 12В 2,0 кВт, бак 11л, пульт дистанційного керування. [0274]
• гідроциліндр з ходом 1432 мм, вантажопідйомністю до 12 тонн. 5-ти ступеневе розширення. [0133]
• гідравлічний шланг, поперечний переріз шланга адаптований для правильної роботи набору. [1877]
• з'єднання [1409] / [1386]
• 2x кріплення приводу [0106]
• обмежувач перекиду [0299]

Повний комплект готовий до роботи.

Елементи, що використовуються в комплекті, гарантують тривалу та надійну роботу набір гідравл.

​

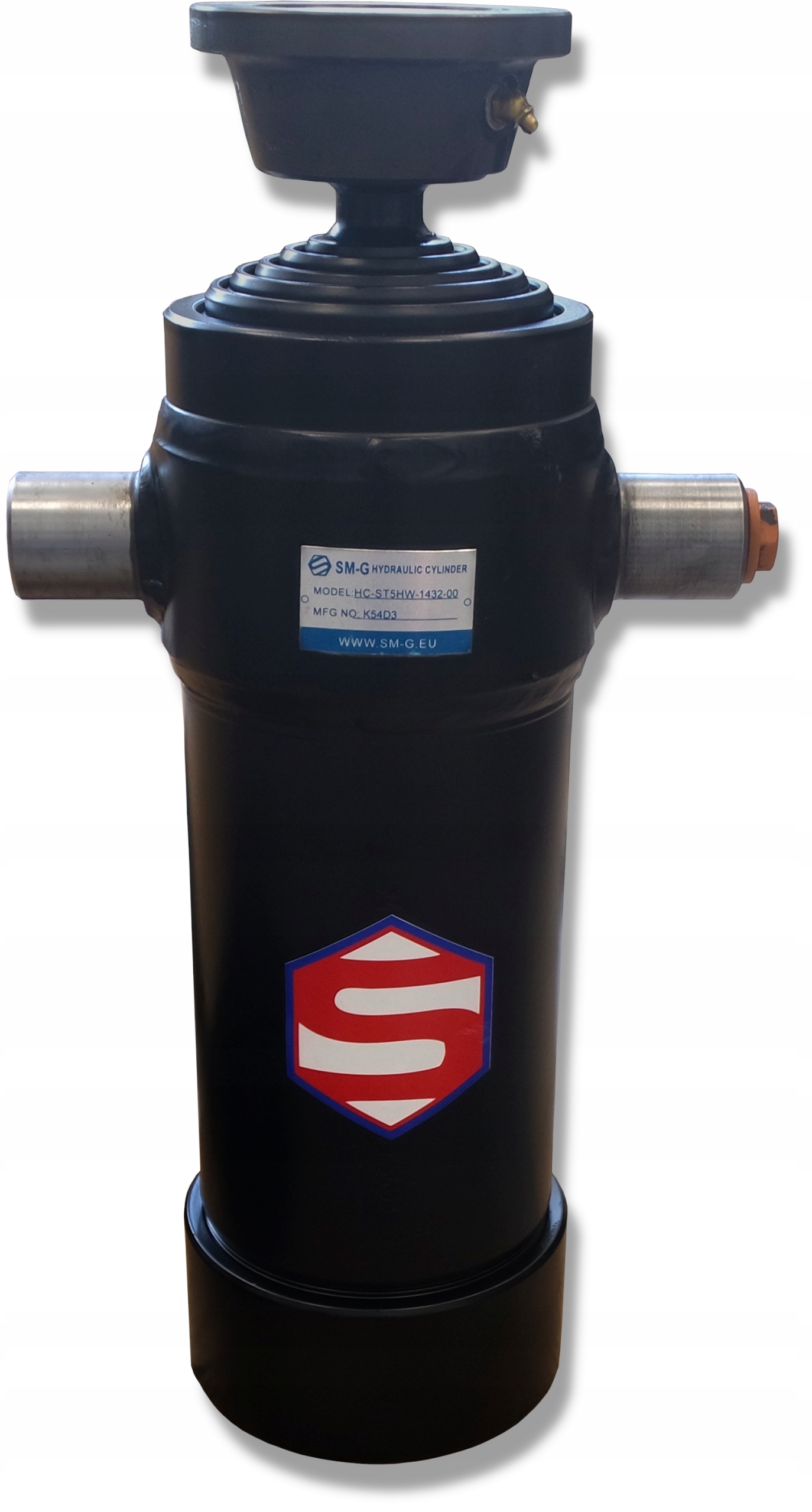

​Гідроциліндр з ходом 1432 мм з розеткою

Виробник: SM-G (Skraw-MET GROUP)

​Символ: ST-5 1432 (HC-ST5HW-1432-00)

Завдяки своїй конструкції у вигляді 5 подовжувачів, циліндр ідеально підходить для транспортних засобів/машин із ЗАДНІМ перекиданням - з невеликим нижнім дорожнім просвітом автомобіля, причепа або високим карданним валом.

Можливо придбати люльку, яка дозволяє перекидати на 3 сторони (задню та бічні).

Привід встановлюється в причепи, вантажівки та спеціалізовані транспортні засоби.

Можна використовувати у сільському господарстві, садівництві, лісництві чи будівництві.

Посилена версія, максимальна вантажопідйомність 12 тонн.

​

Слово про телескопи

Телескопічні циліндри складаються з кількох послідовно розширених сегментів - хромованих циліндричних гільз. Це дозволяє збільшити подовження приводу порівняно з його загальною довжиною в складеному стані.

Телескопи є приводами односторонньої дії. Подовження починається з подачі гідравлічного масла під тиском. Повернення приводу викликано дією розподільника, який скидає тиск із системи - падіння відбувається під дією сили тяжіння, найчастіше під впливом ваги вантажного ящика.

Щоб запобігти пошкодженню захисту рукава, спричиненому надмірним тиском під час максимального висування приводу, слід використовувати захисний пристрій (канат, гідравлічний або електричний запірний клапан).

A добре підібраний привід, розташований у центрі конструкції, забезпечує кут нахилу вантажного боксу від 40 до 45 градусів.

Залежно від типу вантажу, який транспортується, ви можете вибрати цей кут самостійно - таблиця нижче може бути корисною:

ТАБЛИЦЯ ВИБОРУ ТЕЛЕСКОПІЧНОГО ПРИВОДУ

(ТАБЛИЦЯ ХОДУ, НЕОБХІДНОГО ДЛЯ НАХИЛУ ПРИЧЕПА НА БАЖАНИЙ КУТ°)

DP - відстань між кріпленням циліндра та петлями причепа в [мм] (DP = 1/2 S )

a° - кут нахилу причепа корпус

C - хід приводу в мм

S = DP*2

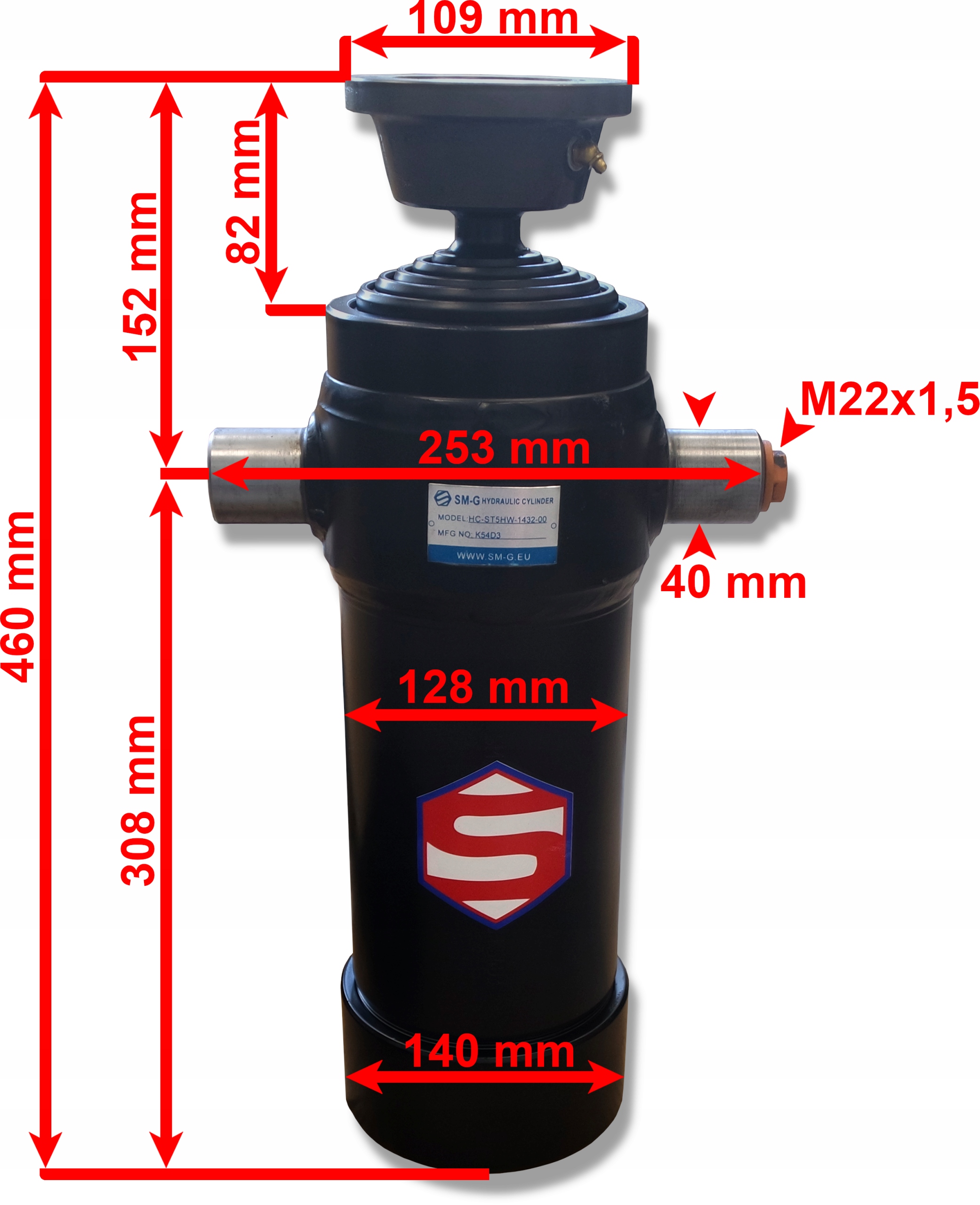

Технічні характеристики:

• П'ятьдвадцятиступінчастий
• Довжина приводу в неактивному стані: 460 мм
• Хід приводу: 1432 мм
• Довжина повністю висунутого приводу: 1892 мм
• Діаметр приводу: 128 мм
• Мастильний патрубок, внутрішня різьба: M22x1,5

Потреба в маслі: 5 літрів

Максимальний робочий тиск: 160 бар

Початковий тиск: 0,5 МПа

Швидкість висування/втягування поршня: 0,5 м/с

Допустима температура навколишнього середовища: -40°C до +60°C

Допустима температура оливи: -15°C до +80°C

Тип сальника: різьбовий, угвинчений у труба

Шток поршня: хромований

Тип рідини: гідравлічне масло на основі мінерального масла

​Гніздо Φ45 мм

Гніздо призначене для приводів, що використовуються в причепах, автомобілях, трейлерах, сільськогосподарських машинах з самоскидом.

Технічні характеристики:

• Зовнішній діаметр верхньої поверхні: Φ109 мм
• Гніздо для кульки діаметром: Φ45 мм
• Висота сидіння: 45 мм

Закріплено двома втулками плюс кільце сегера.

Сидіння змащено каламіткою.

Гідравлічний блок

Живлення: 12 В, 2,0 кВт

До складу блоку входять: насос, електродвигун, сполучна пластина, бак і пульт дистанційного керування

Блок також має пластикову кришку для двигуна та монтажний набір.

Схема підключення приклеєна до кожного блоку.

Гідравлічний блок ідеально підходить для машин та електричного живлення пристроїв.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Пристосований для роботи при розвантаженні кузова в причепах, самоскидах, гідропакетах, перегонах, підйомниках, вантажних платформах, автопідйомниках, кранах, сільськогосподарських та промислових машинах.

Дозволяє керувати роботою одностороннього приводу.

Під тиском привід висувається та втягується за допомогою сил гравітації та піднятої ваги.

Пристрій готовий до роботи, просто підключіть кабелі та залийте масло.

​Технічні характеристики:

Потужність двигуна: 2,0 кВт

Електрична напруга: 12 В

Ємність масляного бака: 11 л

Максимальний робочий тиск: 180 бар

Потужність насоса: 2,5 см3/оберт, в т.ч. встановити від 7 л/хв до 12 л/хв

Внутрішня різьба з’єднання: 3/8"

• Довжина генератора: 650 мм
• Довжина резервуара: 440 мм
• Ширина генератора: 170 мм
• Ширина резервуара: 170 мм
• Висота пристрій: 195 мм
• Висота бака (від основи до верхньої частини пробки): 205 мм

Пристрій готовий до роботи, просто підключіть кабелі та залийте масло. Рекомендована безперервна робота не більше 3 хвилин, перезапуск після 5 хвилин відпочинку.

Колір пульта дистанційного керування залежить від поточної температури.

Монтаж приводу Φ40

Кріплення зроблено міцно.

Застосування для кріплення циліндрів або люльки до рами автомобільного причепа за допомогою гвинтів або зварюванням.

Технічні характеристики:

• Ширина отвору: Φ40 мм
• Монтажна ширина: 40 мм
• Діаметр отворів для кріплення: 14 мм
• Товщина кріплення: 10 мм

Кріплення складається з двох елементів.

​Електричний обмежувач перекидання з шайбою та пружиною

Призначення обмежувача — припинення живлення гідравлічного агрегату після досягнення гідравлічним циліндром граничної висоти.

Обмежувач використовується в: транспортних засобах доставки, автомобільних причепах, сільськогосподарських причепах.

​
