Гліцериновий манометр

• 6 бар Ø 63 мм

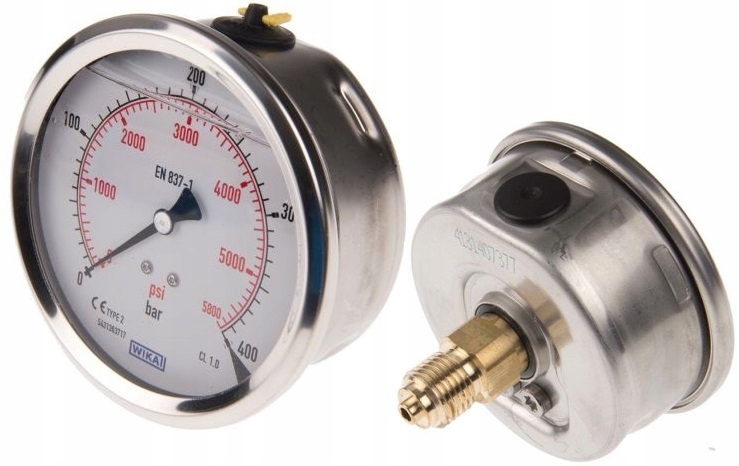

• Фото продукту наведено лише для ілюстрації.

Дуже міцний і стійкий до вібрації та ударів манометр тиску. Діаметр 63 мм схвалений German Lloyd і Gost. Призначений для роботи в складних умовах з ударами та вібрацією та для вимірювання газоподібних рідких середовищ. Він не призначений для використання з кристалічними середовищами або середовищами, які реагують з мідним сплавом. Високоякісний продукт.

Гідравлічний манометр з трубкою Бурдона з рідинним заповненням має міцний і міцний корпус із нержавіючої сталі та змочені частини виготовлені зі сплаву міді. Відповідає вимогам міжнародного промислового стандарту EN 837-1 для манометрів з трубкою Бурдона.

Завдяки наповненню корпусу рідиною елемент тиску та механізм ефективно демпфуються. Таким чином, прилади особливо підходять для вимірювання точок із високими динамічними навантаженнями, такими як швидкі цикли навантажень або вібрації.

Характеристики товару:

• кількість: 1 шт
• виробник: Wika

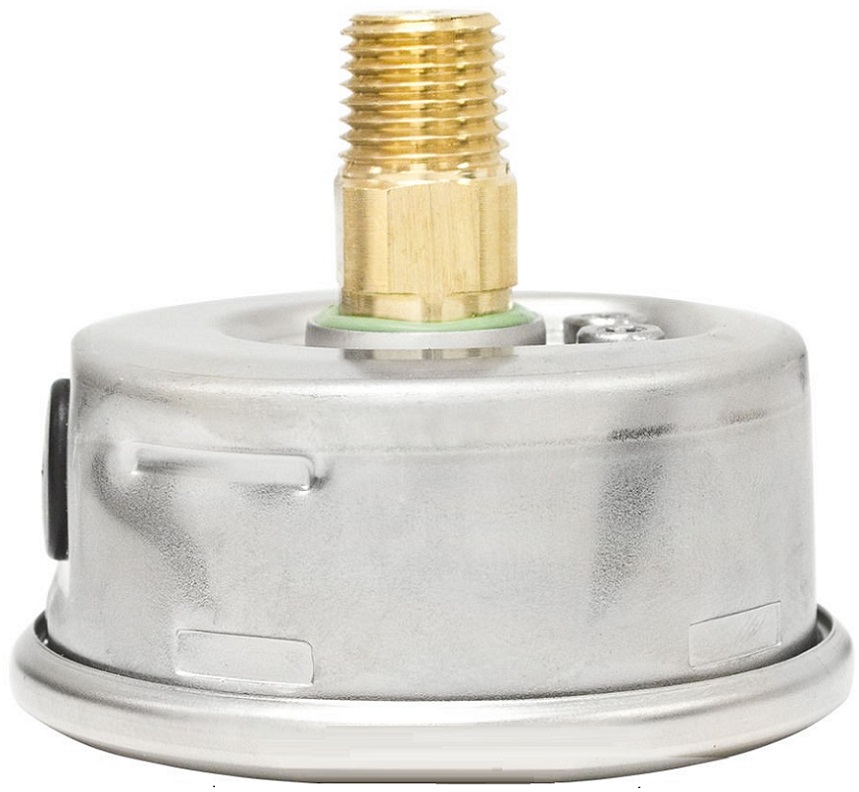

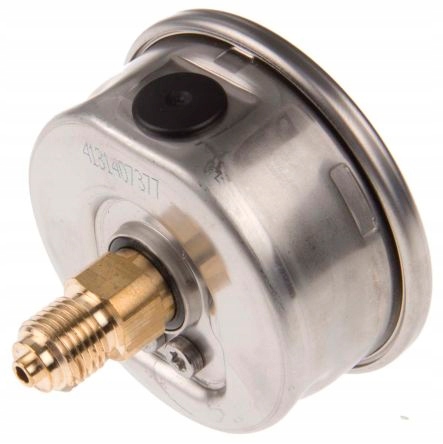

• з'єднання [дюйм]: 1 / 4" G ¼ B (зовнішній), SW 14
• діаметр [мм]: 63
• діапазон температур [°C]: 0 - 60
• NS 63 із схваленням German Lloyd і Gost
• дизайн EN 837-1
• клас точності: NS 63: 1,6
• ступінь захисту згідно з IEC/EN 60529 IP 65\< /li>
• механізм: налаштування через ПК
• артикул: EQ-B711W063

Зберігання:

Манометри слід зберігати в оригінальній упаковці, щоб захистити їх від механічних пошкоджень від вологи та пилу. Діапазон температур зберігання: - 40°C + 70°C.

Застосування:

• для точок вимірювання з високими динамічними навантаженнями тиску та вібрацією
• для газоподібних і рідких середовищ, які не дуже в’язкі та кристалізується та не реагує з мідним сплавом
• гідравліка
• компресори
• суднобудівна промисловість
• компресори

Вимоги до місця встановлення:

Якщо лінія до вимірювального приладу недостатньо стабільна, для встановлення слід використовувати монтажний кронштейн (а також гнучкий капіляр). Якщо вібрацій неможливо уникнути за допомогою відповідного встановлення, слід використовувати пристрої, наповнені рідиною. Інструменти слід захищати від грубого бруду та різких змін температури навколишнього середовища.

Допустима температура навколишнього середовища та робоча температура:

Під час встановлення манометра пам’ятайте, що (беручи до уваги вплив конвекції та теплового випромінювання) температури не повинні перевищувати допустимі діапазони . Необхідно враховувати вплив температури на точність зчитування.

• допустима температура навколишнього середовища: - 20°C + 60°C
• допустима температура середовища: макс. + 60°C
• температурний вплив: коли температура вимірювальної системи відрізняється від контрольної температури (+20°C): макс. ±0,4%/діапазон 10K

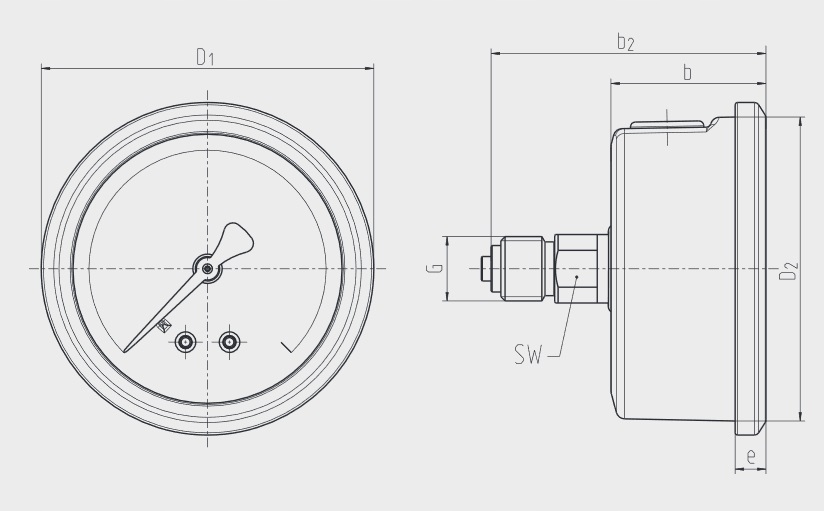

Конструкція манометра:

• Корпус: полірована нержавіюча сталь CrNi, натуральна обробка, ущільнення до технологічного з’єднання за допомогою ущільнювального кільця, впускна пробка може бути вентильована для внутрішнього компенсація тиску.
• Положення вентиляційного отвору: на периферії корпусу, на 12 годині
• Дисплей: ABS пластик, білий, з обмежувальним шлицем
• Підказка : Пластик, чорний
• Скло: Пластик, кришталево прозорий
• Кільце: Трикутне згорнуте покриття, нержавіюча сталь, глянцеве покриття
• Рідке наповнення: Гліцерин

Схвалення та сертифікати

• 2.2 сертифікат перевірки відповідно до EN 10204 (наприклад, виробництво відповідно до поточного рівня технології, схвалення матеріалів, точність показань)< /li>
• Сертифікат перевірки 3.1 відповідно до EN 10204 (наприклад, класи показань)

Інструкції з експлуатації

Перед установкою, введенням в експлуатацію та експлуатацією перевірте, чи вибрано відповідний манометр з точки зору діапазону вимірювання, моделі, матеріалу частин, що контактують з водою (корозія) та вимірювання умов. Щоб забезпечити точність вимірювань і тривалу стабільність, необхідно дотримуватися відповідних обмежень навантаження. Встановлювати, обслуговувати та експлуатувати манометри мають право лише особи з відповідною кваліфікацією та допуском керівника підприємства. У випадку небезпечних середовищ, таких як кисень, ацетилен, легкозаймисті або токсичні гази та рідини, а також холодильні установки, компресори тощо, окрім усіх стандартних приписів, необхідно також дотримуватися відповідних існуючих приписів або правових норм. У разі несправності обладнання манометри, які не захищені згідно з EN 837, можуть давати витік середовища під дуже високим тиском. Для газоподібних середовищ і робочого тиску > 25 бар рекомендується використовувати манометр безпечної версії S3 відповідно до EN 837-2. У разі зовнішнього впливу вогню може статися витік вимірювального середовища, особливо в м’яких паяних з’єднаннях. Перед повторним введенням установки в експлуатацію всі пристрої повинні бути перевірені та, якщо необхідно, замінені. Недотримання відповідних норм може призвести до серйозних травм і/або пошкодження обладнання.

Механічні з'єднання

Відповідно до загальних технічних норм для манометрів (наприклад, EN 837-2). При загвинчуванні пристрою не тисніть на корпус або кришку - зусилля можна прикласти тільки до готової поверхні за допомогою відповідного інструменту. Правильне ущільнення на ущільнювальній поверхні повинно бути виконане за допомогою відповідних шайб, кілець або ущільнювальних профілів. У технологічних з'єднаннях з конічними різьбами (наприклад, NPT) ущільнення повинно бути виконане в різьбі за допомогою додаткового ущільнювального матеріалу, наприклад, стрічки PTFE (EN 837-2). Момент затягування залежить від використовуваного ущільнення. Щоб забезпечити найкращу видимість вимірювального приладу, можна використовувати затискну муфту або накидну гайку. Якщо до манометра підключено повітродувний пристрій, захистіть його від забивання стружкою та брудом.

Технічне обслуговування та ремонт

Манометри не потребують технічного обслуговування, щоб забезпечити точність вимірювань. Перевірки та повторне калібрування має виконувати відповідним чином навчений та обладнаний персонал. Перед демонтажем закрийте розширювальний клапан (якщо є).

Попередження

Залишки середовища у знятих манометрах можуть становити небезпеку для людей, навколишнього середовища та обладнання. Необхідно вжити відповідних запобіжних заходів.
