МАЛИЙ "МІНІ" МУЛЬТИПЛІКАТОР

В КОМПЛЕКТАЦІЇ З ГІДРАВЛІЧНИМ НАСОСОМ ТА

БЕЗПЕЧНИМ КОЖЕМОМ. ПЕРЕД ПОВЕРНЕННЯМ

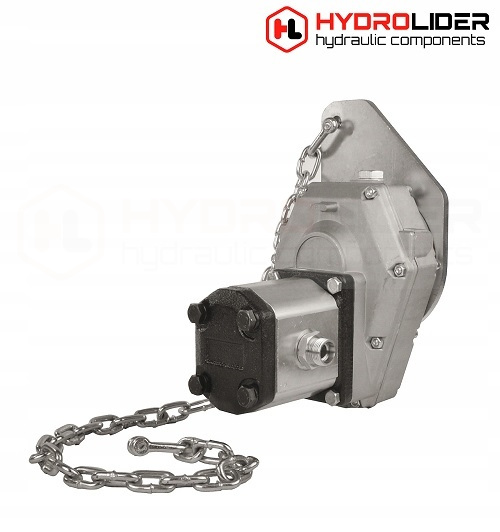

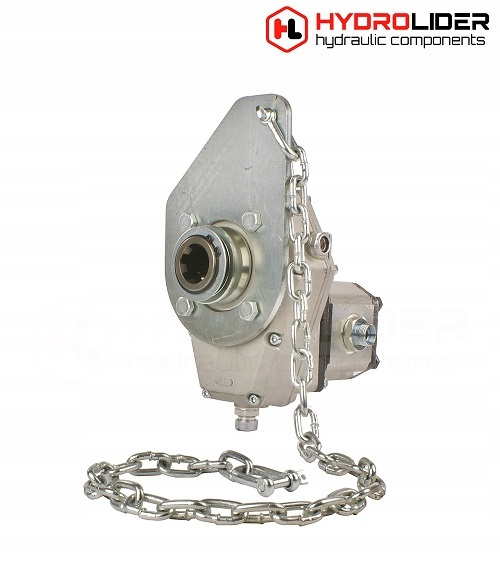

Вміст набору:

• Мультиплікатор 1:3,8
• Захисний хомут
• Насос шестерня 26 см3
• З'єднувальна муфта
• Гвинти та з'єднання

Виробництво:

Оригінал продукт марки Hydrolider, символ: 1.45.05.053

Застосування:

Широко використовується в гідравлічних системах сільського господарства, садівництва, лісового господарства, будівництва та промисловість у широкому розумінні.

Компактний набір, ідеальний для малого та середнього лісництва, будівельних машин, тракторів та інших машин із карданним валом на виході. Маленький редуктор дозволяє встановлювати набір у важкодоступних місцях, а також на тракторах і машинах, де мало місця для встановлення редуктора.

Використовується скрізь, де оригінальний гідравлічний насос, встановлений у машині, не є потужним. і достатньо ефективним або у випадку, коли потрібна додаткова нова гідравлічна система для керування нововстановленим обладнанням.

Технічні дані набору:

Коробка передач монтується на карданний вал за допомогою засувки. Це рішення означає, що її можна досить швидко встановити або демонтувати, якщо виявиться, що нам потрібен карданний вал для іншої машини.

Продуктивність набору:

Продуктивність залежить від обертів карданного вала, до якого під’єднано набір. Чим вищі обороти ВВП, тим ефективніший насос.

ККД набору в л/хв відносно обертів ВВП:

• 220 об. продуктивність 53 л/хв

ККД набору в л/хв відносно обертів двигуна в тракторах C-330, C-360, C-385, ZETOR, MF 255 і похідних :

• 800 об/хв на двигуні, ефективність 21 л/хв
• 1200 об/хв на двигуні, ККД 32 л/хв
• 1600 об/хв на двигуні, ККД 43л/хв
• 2000 об/хв на двигуні, ККД 53л/хв

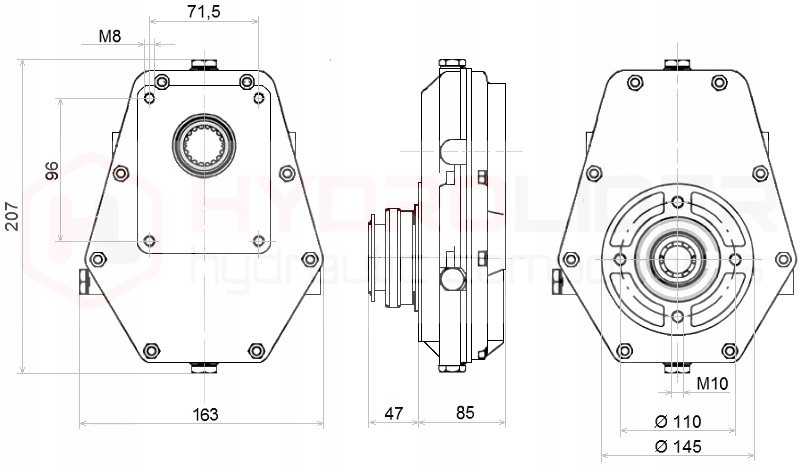

Технічні дані трансмісії:

• Передавальне число: 1:3,8 Максимальна потужність: 10 кВт
• Підходить до типового карданного вала 1,3 / 8"
• Число обертів карданного вала: макс. 540 об./хв.
• Є видошукач для перевірки рівня масла в коробці передач.
• Можливість роботи з насосами другої групи< /li>
• Матеріал: корпус - алюміній, шестерні - сталь

Потрібна заправка трансмісійним маслом.

При першому використанні для збільшення терміну служби редуктора, рекомендується замінити масло після перших 50 годин роботи.

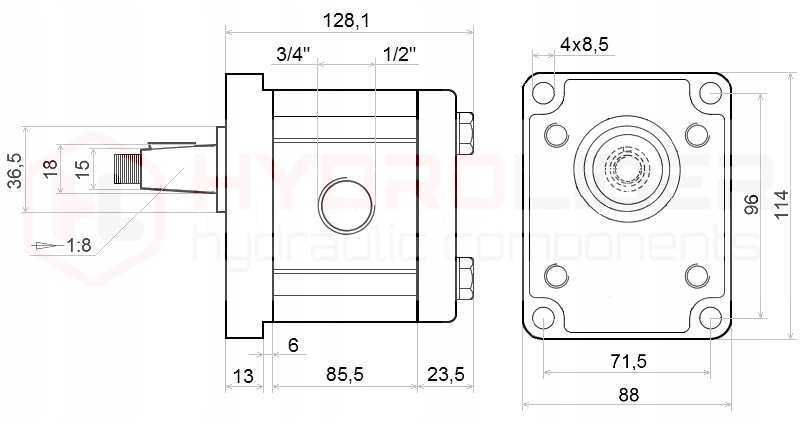

Технічні дані насоса:

• Група: 2 (20)
• Геометричний об'єм: 26 см3/об
• Напрямок обертання: правий
• Максимальна швидкість обертання: 2500 об/хв
• Максимальний робочий тиск згідно з даними виробника: 25 МПа
• Рекомендоване максимальне налаштування запобіжного клапана встановити: 14 МПа

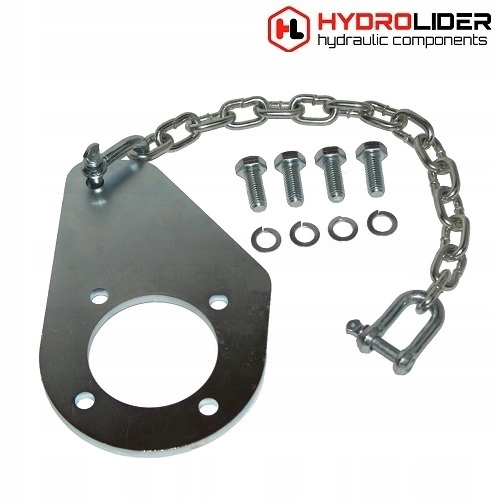

Технічні характеристики хомута:

Хомут стабілізує мультиплікатор під час роботи, а при включенні карданного вала блокує обертання мультиплікатора. Це захищає весь комплект від пошкоджень.

• Матеріал: сталь
• Покриття: оцинковане
• Товщина листа: 8 мм< /li>
• Довжина ланцюжка: 80 см

Важливо!!!

Набори Agricola розроблені таким чином, що їх можна легко зібрати самостійно. У зв’язку з безпекою товару під час транспортування та обмеженнями, що випливають з правил кур’єрських компаній, набір відправляється в розкрученому вигляді.
