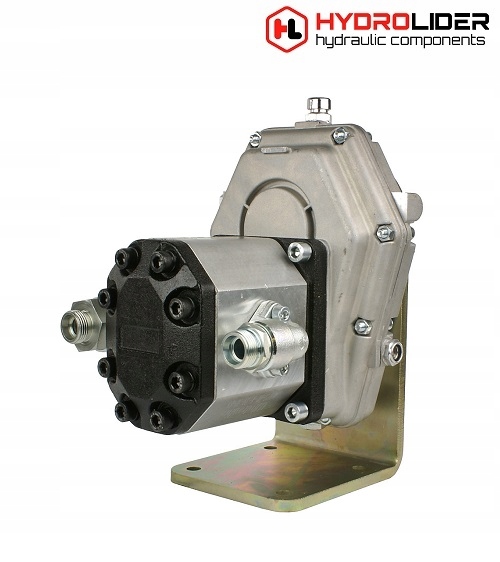

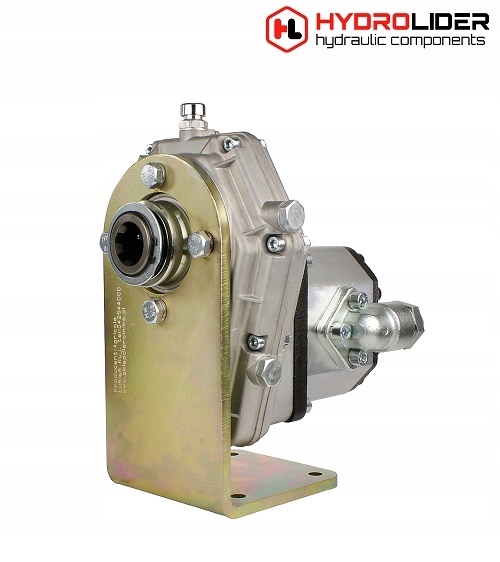

МУЛЬТИПЛІКАТОР З ГІДРАВЛІЧНИМ НАСОСОМ

ТА МОНТАЖНИМ КРОНШТЕЙНОМ ДО

ОСНОВИ

Вміст набору:

• Множник 1:3,8
• МОНТАЖНИЙ КРОНШТЕЙН
• Шестеренчастий насос 46 см3
• З’єднувальна муфта
• Гвинти та з’єднання

Виробництво:

Оригінальний продукт торгової марки Hydrolider, символ: 1.45.01.096

Застосування:

Він широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісництві, будівництві та промисловості загалом.

Міцний та ефективний набір, ідеальний для малого та середнього лісового господарства, будівельні машини та трактори, включаючи C-330, C-360, C-385, ZETOR, MF та інші з приводом ВВП.

Використовується там, де оригінальний гідравлічний насос, встановлений у машині, є недостатньо потужним та ефективним або коли необхідна додаткова нова гідравлічна система для керування нововстановленим обладнанням.

Технічні дані набору:

Коробка передач встановлена ​​на ВВП вал за допомогою засувки, це рішення означає, що його можна досить швидко встановити або зняти, якщо виявиться, що нам потрібен ВВП для іншої машини.

Продуктивність набору:

Продуктивність залежить від обертів карданного вала, до якого під’єднано набір. Чим вищі оберти ВВП, тим ефективніший насос.

ККД набору в л/хв відносно обертів ВВП:

• 220 об. продуктивність 94 л/хв

ККД набору в л/хв відносно обертів двигуна в тракторах C-330, C-360, C-385, ZETOR, MF 255 і похідних :

• 800 об/хв на двигуні, ефективність 38 л/хв
• 1200 об/хв на двигуні, ККД 55 л/хв
• 1600 об/хв на двигуні, ККД 75 л/хв
• 2000 об/хв на двигуні, ККД 94 л/хв

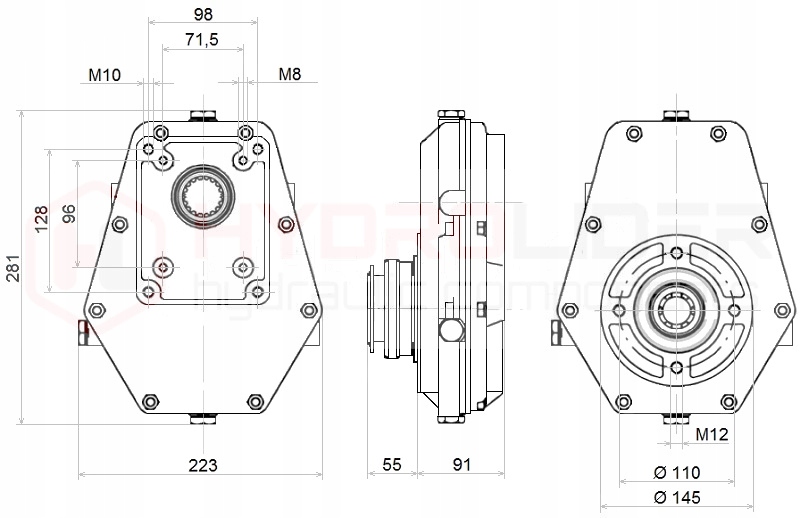

Технічні дані трансмісії:

• Передавальне число: 1:3,8 Максимальна потужність: 20 кВт
• Підходить до типового карданного валу 1,3 / 8"
• Оберти карданного вала: макс. 540 об/хв.
• Є видошукач для перевірки рівня мастила в коробці передач.
• Можливість роботи з насосами другої та третьої група
• li>
• Матеріал: корпус - алюміній, шестерні - сталь

Потрібна заправка трансмісійним маслом.

При використанні для перший раз, щоб збільшити термін служби редуктора, рекомендується замінити масло після перших 50 годин роботи.

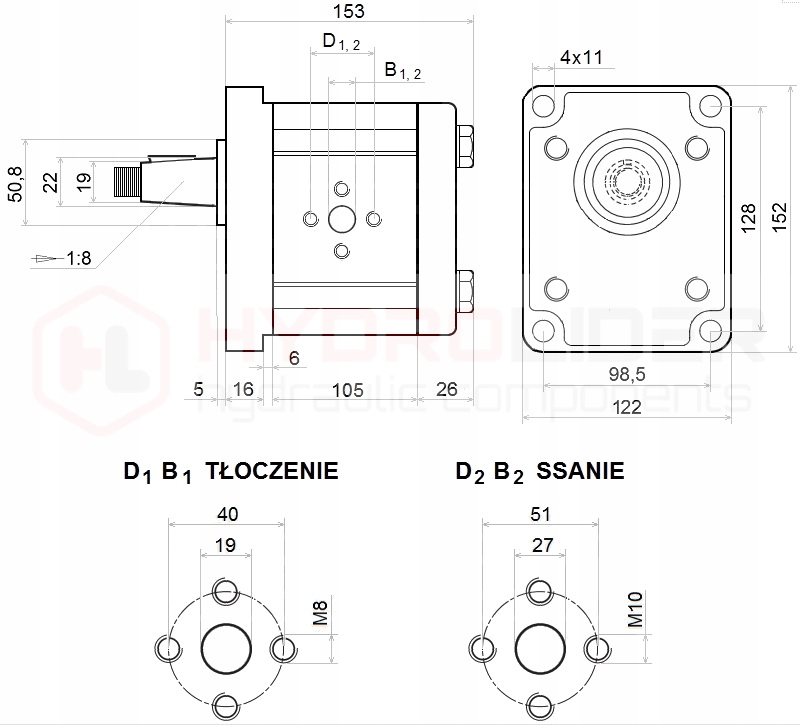

Технічні дані насоса:

• Геометричний об'єм: 46 см3/об
• Напрямок обертання: праворуч
• Максимум швидкість обертання: 2500 об/хв
• Максимальний робочий тиск: 17 МПа
• Максимальний тиск у взаємодії з редуктором: до 14 МПа
• Всмоктувальний порт D1: 40 мм ( 4xM8), B1: 19 мм
• Натискання на порт D2: 51 мм (4xM10), B2: 27 мм

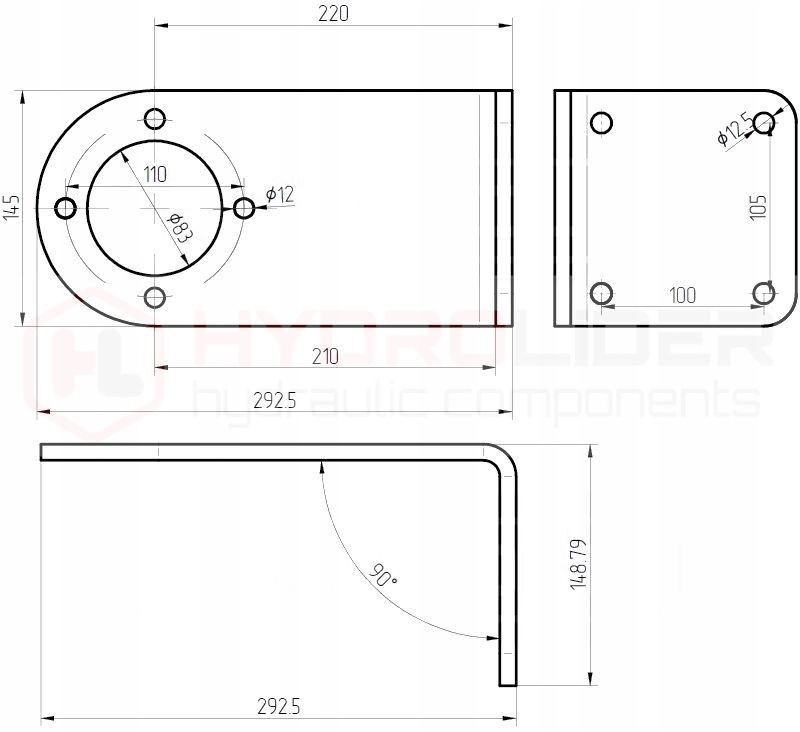

Технічні дані кронштейна:

Кронштейн стабілізує мультиплікатор під час роботи та дозволяє прикріпити мультиплікатор до основи будь-де на машині, подалі від трактора чи блок приводу.

• Матеріал: сталь
• Покриття: оцинковане
• Товщина листа: 8 мм

Важливо!!!

Набори Agricola розроблені таким чином, що їх можна легко зібрати самостійно. У зв’язку з безпекою товару під час транспортування та обмеженнями, що випливають з правил кур’єрських компаній, набір відправляється в розкрученому вигляді.
