Готовий гідравлічний перекидний комплект з насосним агрегатом і гідроциліндром з ходом 700 мм.

СКРАВ-МЕТ КОД: [8548]

Набір ідеально підходить для перекидних кузовів у легкових автомобілях, вантажівках, евакуаторах і причепах.

Набір включає в комплекті:

• гідроагрегат, насос з приводом 12В 2,0 кВт, бак 11л, пульт дистанційного керування. [0274]
• гідроциліндр з ходом 700 мм, вантажопідйомністю до 5 тонн. 3-ступеневе розширення. [4393]

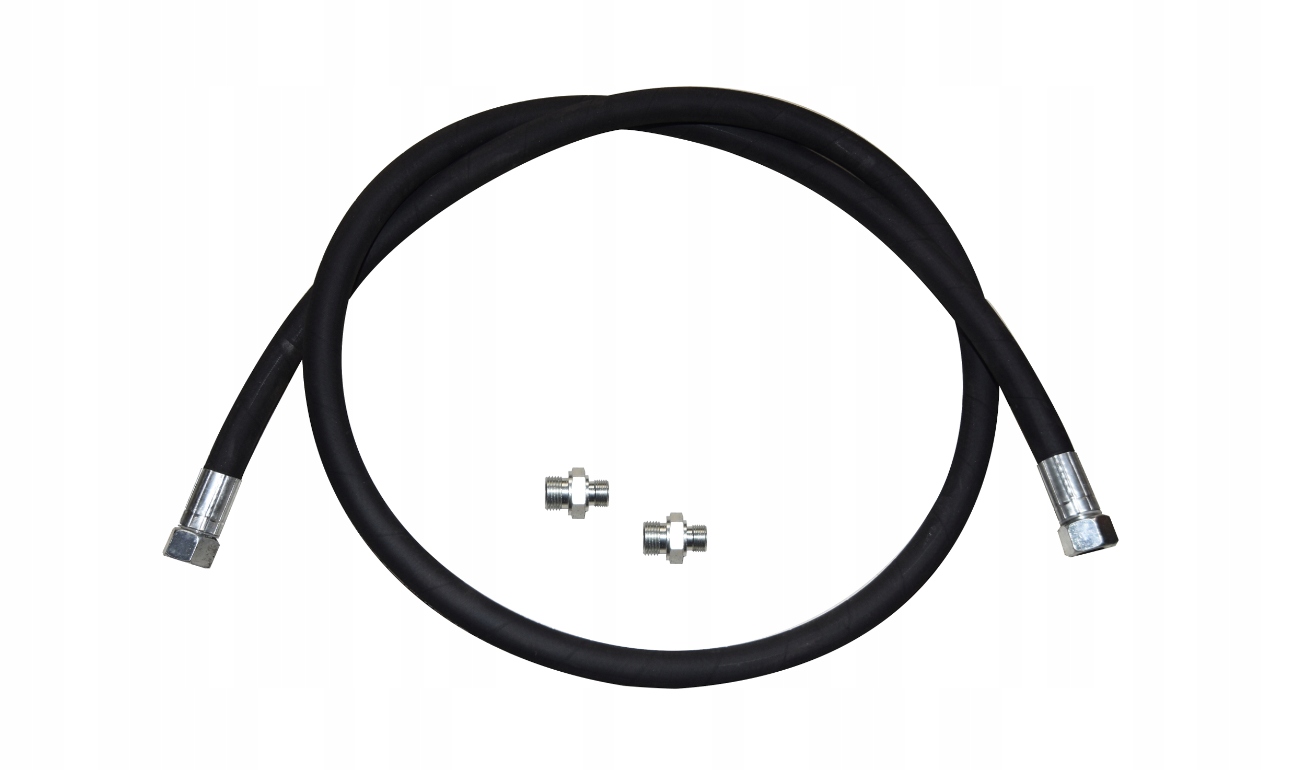

• гідравлічний шланг, поперечний переріз шланга адаптований для правильної роботи набору. [1877]
• кабельний ніпель G3/8" - M22" [1409]
• ніпель приводу M22 - M22 [1386]
• Електричний обмежувач перекидання [0299]
• Посилена підставка FI40 - з двома штифти [0143]

Повний комплект готовий до роботи.

Елементи, що використовуються в наборі, гарантують тривалу та надійну роботу гідравлічного комплекту.

Гідроциліндр з розеткою з ходом 700 мм

Виробник: SM-G (SKRAW-MET GROUP)

________________________________________________________________________________

Це варто знати при виборі постачальника приводів

Фотографії та малюнки показують лише зовнішній вигляд приводів. Всередині приховані найважливіші елементи, які впливають на якість і правильну роботу приводу протягом тривалого часу (посилені ущільнювачі, сальник, шток поршня і якісна труба). Усі наші приводи забезпечують найвищу якість цих елементів. Вибираючи продукт з нашого асортименту, ви робите вдалий і мудрий вибір.

Привід вантажопідйомністю до 5 тонн, що встановлюється в причепи, вантажівки та спеціалізовані транспортні засоби.

Гідроциліндр ідеально підходить для машин з гідравлічним приводом і пристроїв.

Може використовуватися в сільському господарстві, садівництві, лісництві та будівництві.

Слово про телескопи

Телескопічні циліндри складаються з кількох послідовно розширених сегментів - хромованих циліндричних гільз. Це дозволяє збільшити подовження приводу порівняно з його загальною довжиною в складеному стані.

Телескопи є приводами односторонньої дії. Подовження починається з подачі гідравлічного масла під тиском. Повернення приводу викликано дією розподільника, який скидає тиск із системи - падіння відбувається під дією сили тяжіння, найчастіше під впливом ваги вантажного ящика.

Щоб запобігти пошкодженню захисту рукава, спричиненому надмірним тиском під час максимального висування приводу, слід використовувати захисний пристрій (канат, гідравлічний або електричний запірний клапан).

A добре підібраний привід, розташований у центрі конструкції, забезпечує кут нахилу вантажного боксу від 40 до 45 градусів.

Залежно від типу вантажу, який транспортується, ви можете вибрати цей кут самостійно - таблиця нижче може бути корисною:

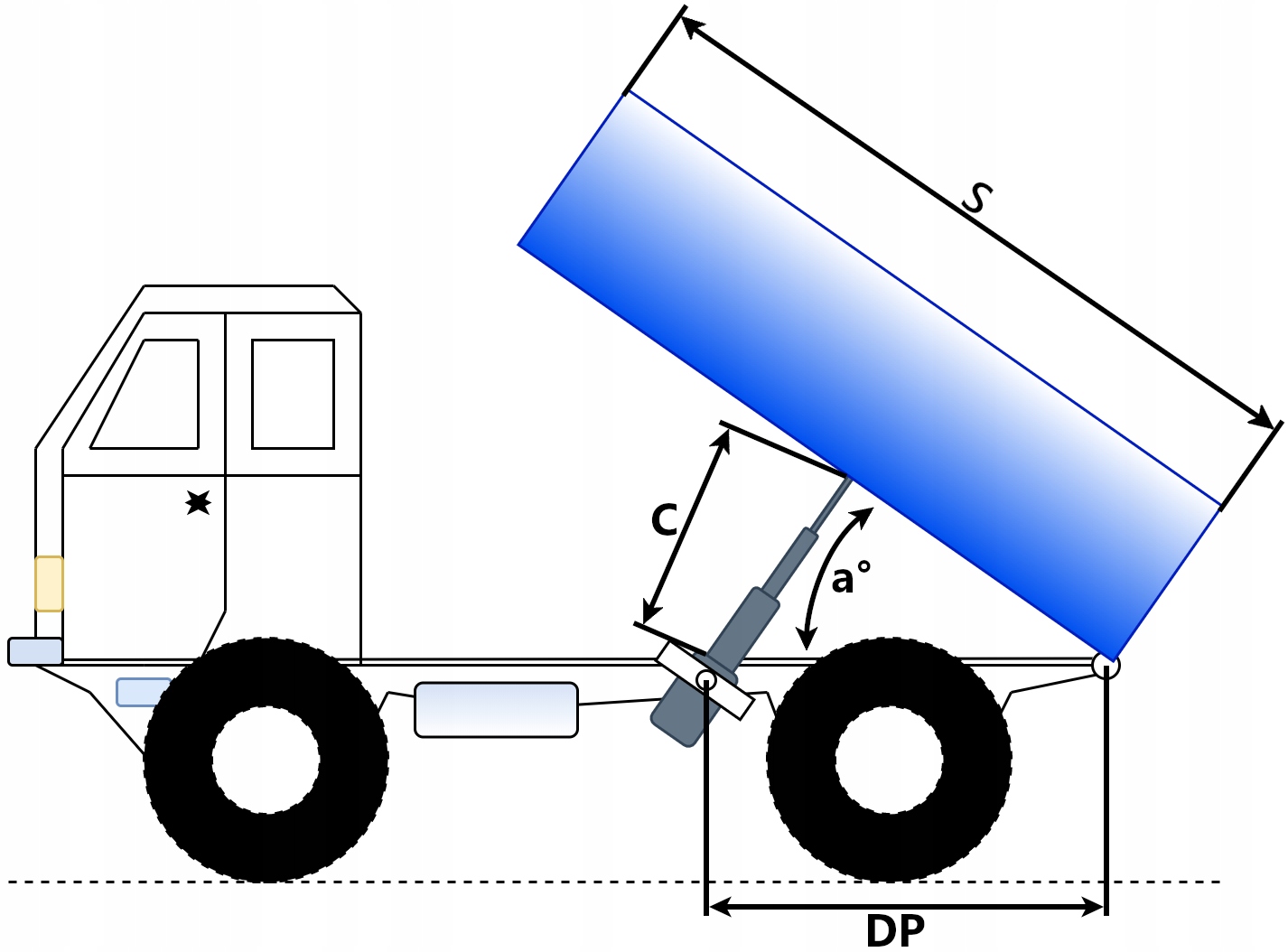

ТАБЛИЦЯ ВИБОРУ ТЕЛЕСКОПІЧНОГО ПРИВОДУ

(ТАБЛИЦЯ ХОДУ, НЕОБХІДНОГО ДЛЯ НАХИЛУ ПРИЧЕПА НА БАЖАНИЙ КУТ°)

DP - відстань між кріпленням циліндра та петлями причепа в [мм] ( DP = 1/2 S )

a° - кут нахилу кузов причепа

C - хід приводу в мм

S = DP*2

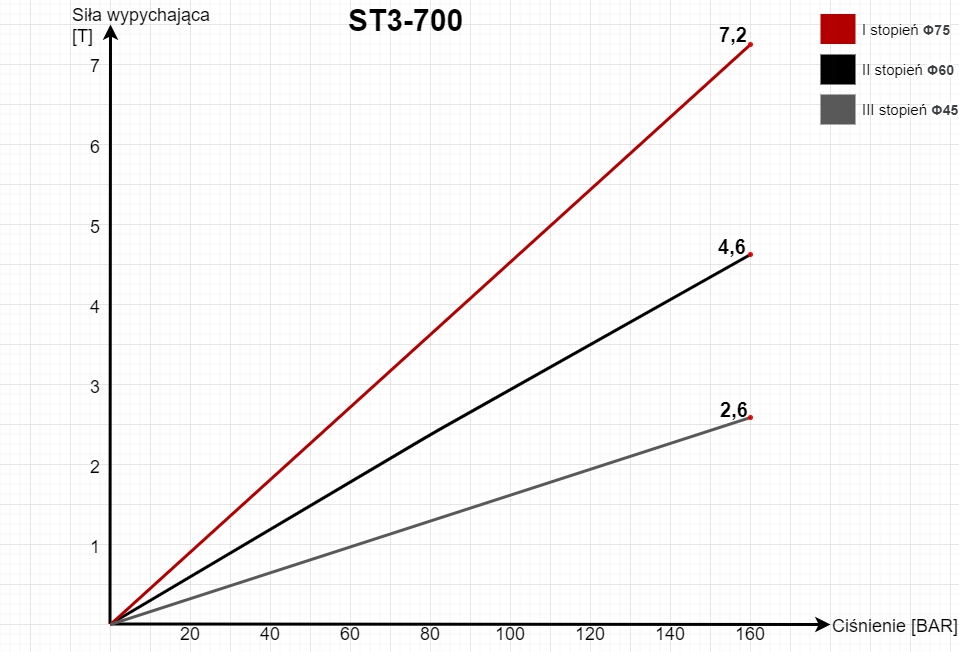

Технічні характеристики:

3-ступеневий привод

• Привід встановлено на монтажні штифти Φ40 мм
• Довжина приводу в складеному вигляді: 395 мм
• Хід поршня: 700 мм
• Загальна довжина привод у розкладеному стані: 1095 мм
• Діаметр приводу: 95 мм
• Вихід патрубка: M22x1,5

Макс. швидкість. поршневий шток: 0,5 м/с

Початковий тиск: 0,5 МПа

Максимальний робочий тиск: 160 бар

Потреба в мастилі: 2,5 л

Допустима температура навколишнього середовища: -40 до +60 ℃

Допустима температура масла: -15 до +80 ℃

Тип сальника: з різьбленням, угвинченим у трубу

Поршневий шток: хромований

Тип рідини: гідравлічне масло на основі мінерального масла

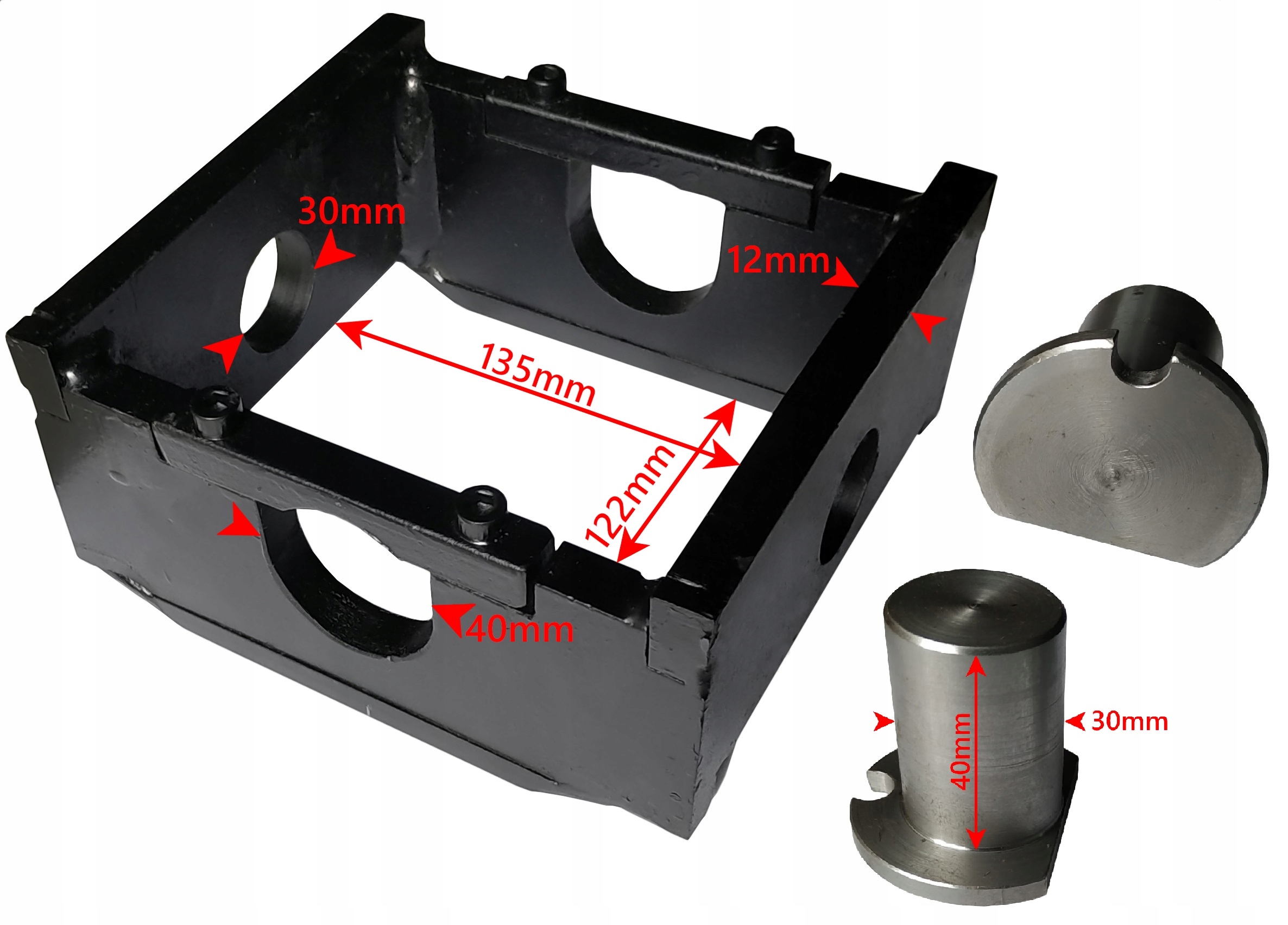

Посилене кріплення гідравлічного циліндра + підставка з двома штифтами

Опора міцно виготовлена, посадка циліндра посилена, циліндр закріплено гвинтами з внутрішнім шестигранником.

Кріплення використовується в причепах D35 і D47

За допомогою кріплення з циліндр, ви можете отримати тристоронній причіп-самоскид.

Лиска підходить для вибраних приводів у нашій пропозиції.

Технічні характеристики:

Внутрішня ширина: 135 мм x 122 мм.

Гідравлічний блок

Живлення: 12 В, 2,0 кВт

До блоку входять: насос, електродвигун, сполучна пластина, бак і пульт дистанційного керування.

Блок також має пластикову кришку для двигуна та монтажний набір.

Схема підключення приклеєна до кожного блоку.

Гідравлічний блок ідеально підходить для машин з електричним приводом та пристроїв.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Пристосований для роботи при розвантаженні вантажного боксу в причепах, самоскидах, гідропакетах, расах, підйомниках, вантажних платформах, автопідйомниках, кранах, сільськогосподарських і промислових машинах.

Дозволяє керувати роботою одностороннього приводу.

Під тиском привід висувається та втягується за допомогою сил гравітації та піднятої ваги.

Пристрій готовий до роботи, просто підключіть кабелі та залийте масло.

Технічні характеристики:

Потужність двигуна: 2,0 кВт

Електрична напруга: 12В

Ємність масляного бака: 11л

Максимальний робочий тиск: 180бар

Потужність насоса: 2,5 см3/оберт, у цьому наборі від 7 л/хв до 12 л/хв

Внутрішнє різьбове з’єднання: 3/8"

• Довжина генератора: 650 мм
• Довжина резервуара: 440 мм
• Ширина генератора: 170 мм
• Ширина резервуара: 170 мм
• Висота блоку: 195 мм
• Висота резервуара (від основи до кінчика пробки): 205 мм

Агрегат укомплектований і готовий до роботи, просто підключіть кабелі та залийте масло. Рекомендована безперервна робота не більше 3 хвилин, перезапуск після 5 хвилин відпочинку.

Колір пульта дистанційного керування залежить від поточної поставки.

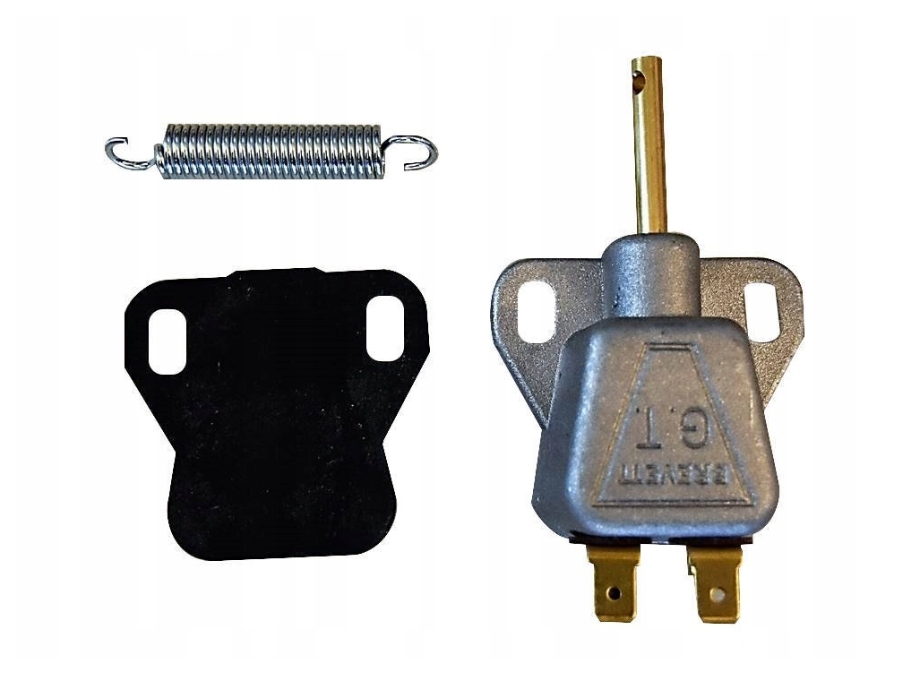

Електричний обмежувач перекидання з шайбою та пружиною.

Призначення обмежувача полягає в тому, щоб відключити живлення гідравлічного блоку після того, як гідроциліндр досягне граничної висоти.

Обмежувач використовується в: транспортних засобах доставки, автомобільних причепах, сільськогосподарських причепах.

Увага! Фотографії наведені для ілюстрації, товар може дещо відрізнятися візуально в залежності від поставки, але це не впливає на його параметри та технічні характеристики!
