Готовий гідравлічний перекидний комплект з насосним агрегатом і гідроциліндром з ходом 700 мм.

СКРАВ-МЕТ КОД:[7140]

Набір ідеальний для самоскидних кузовів у мікроавтобусах, вантажівках, евакуаторах і причепах.

Набір включає в комплекті:

• гідроагрегат, насос з приводом 12В 2,0 кВт, бак 11л, пульт дистанційного керування. [0274]
• гідроциліндр з ходом 700 мм, вантажопідйомністю до 5 тонн. 3-ступеневе розширення. [2085]

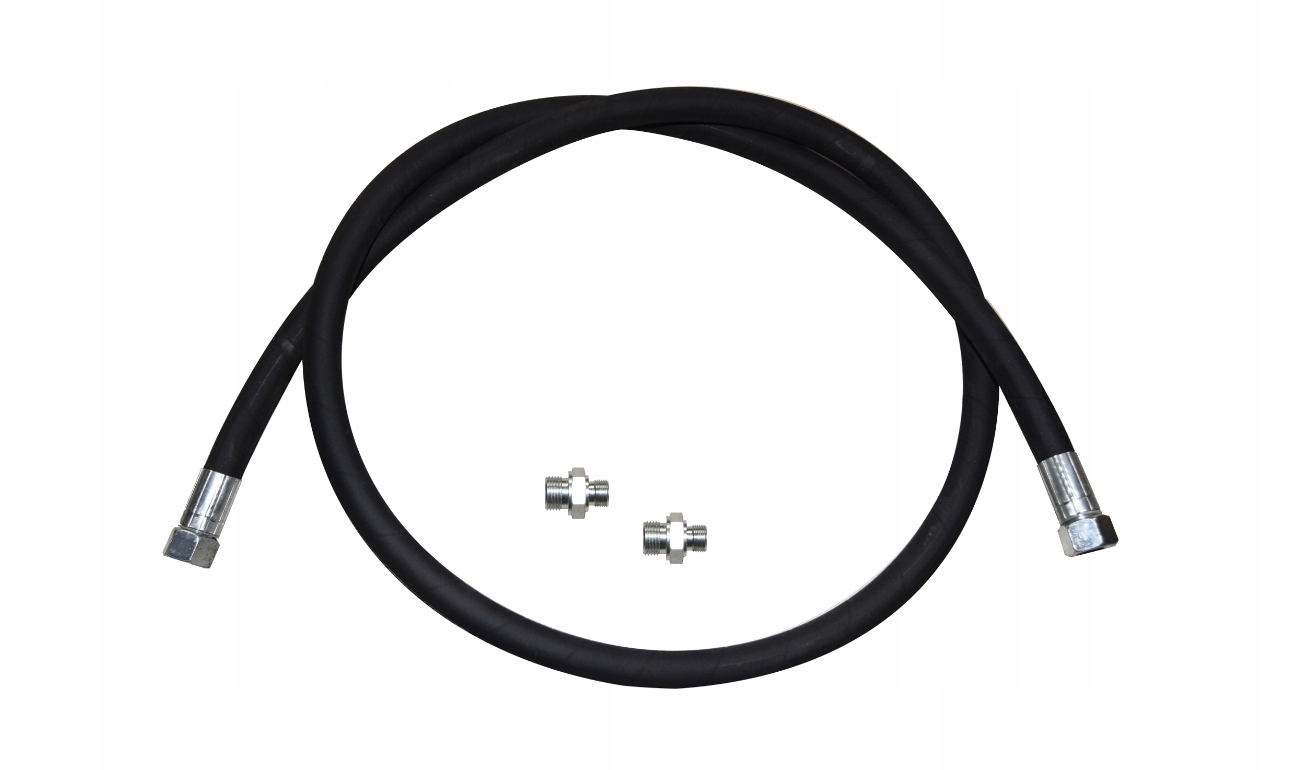

• гідравлічний шланг, поперечний переріз шланга адаптований для правильної роботи набору. [1877]
• кабельний ніпель G3/8" - M22" [1409]
• ніпель приводу M22 - M22 [1386]
• 2x кріплення приводу [0106]

Повний комплект готовий до роботи.

Елементи, що використовуються в комплекті, гарантують тривалу та надійну роботу гідравлічного комплекту.

Гідроциліндр з розеткою з ходом 700 мм

Виробник: SM-G (SKRAW-MET GROUP)

________________________________________________________________________________

Варто знати при виборі приводу постачальника

Фотографії та зображення показують лише зовнішній вигляд приводів. Всередині приховані найважливіші елементи, які впливають на якість і правильну роботу приводу протягом тривалого часу (посилені ущільнення, сальник, шатун і високоякісна труба). Усі наші приводи забезпечують найвищу якість цих елементів. Вибираючи продукт із нашого асортименту, ви робите вдалий і мудрий вибір.

Привід вантажопідйомністю до 5 тонн, встановлюються в причепи, фургони та спецавтомобілі.

Гідроциліндр ідеально підходить для гідравлічних машин і пристроїв.

Може використовуватися в сільському господарстві, садівництво, лісове господарство та будівництво.

Слово про телескопи

Телескопічні циліндри складаються з кількох послідовно розширених сегментів - хромованих циліндричних гільз. Це дозволяє збільшити подовження приводу порівняно з його загальною довжиною в складеному стані.

Телескопи є приводами односторонньої дії. Подовження починається з подачі гідравлічного масла під тиском. Повернення приводу відбувається завдяки дії розподільника, який скидає тиск із системи - падіння відбувається під дією сили тяжіння, найчастіше під впливом ваги вантажного ящика.

Щоб запобігти пошкодженню захисту рукава, спричиненому надмірним тиском під час максимального висування приводу, слід використовувати захист (мотузковий, гідравлічний або електричний запірний клапан).

Колодязь- обраний привод, розташований у центрі конструкції, забезпечує Кут нахилу вантажного боксу від 40 до 45 градусів.

Залежно від типу вантажу, який транспортується, ви можете вибрати цей кут самостійно - таблиця нижче може бути корисним:

ТАБЛИЦЯ ВИБОРУ ТЕЛЕСКОПІЧНОГО ПРИВОДУ

(ТАБЛИЦЯ ХОДУ, НЕОБХІДНОГО ДЛЯ НАХИЛУ ПРИЧЕПА НА БАЖАНИЙ КУТ°)

DP - відстань між кріпленням циліндра та петлями причепа в [мм] ( DP = 1 /2S )

a ° - кут нахилу кузова причепа

C - хід приводу в мм

S = DP*2

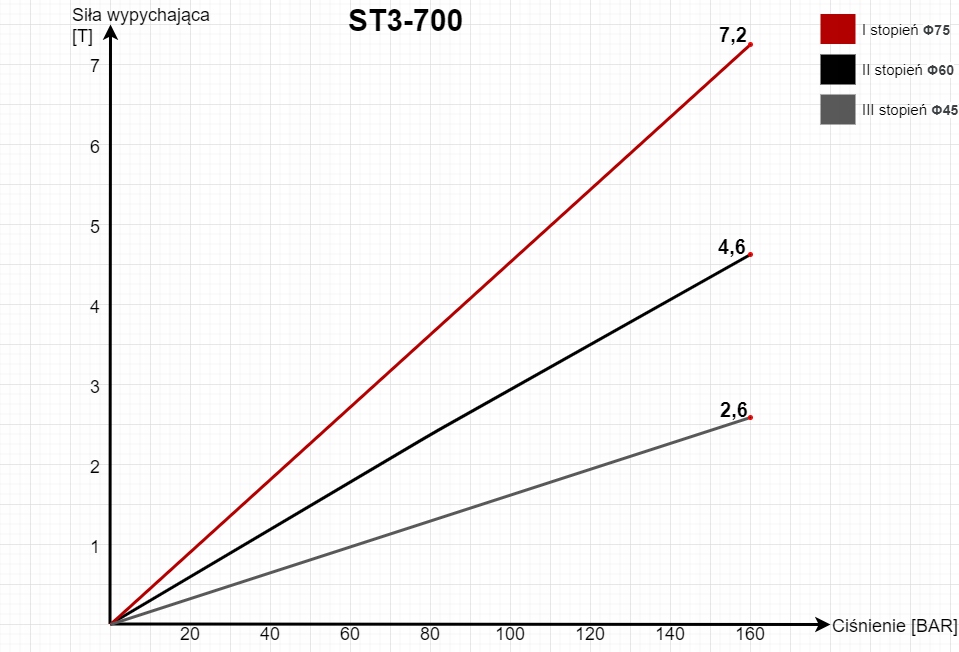

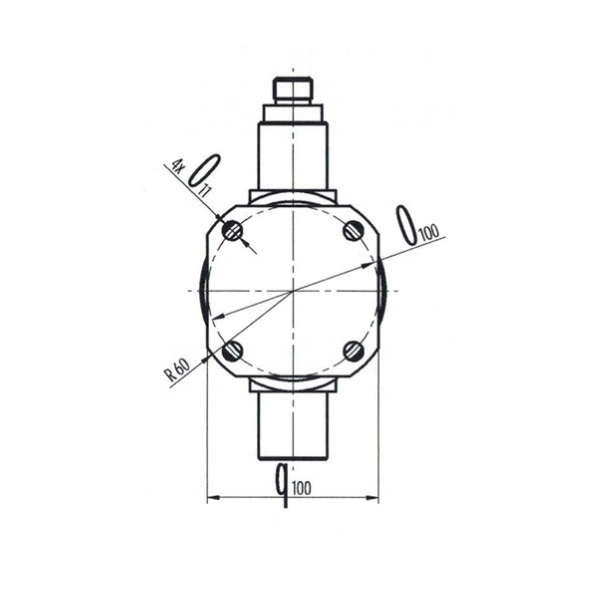

Технічні характеристики:

3-ступінчастий привод

• Привід встановлено на монтажні шпильки діаметром 40 мм
• Довжина приводу в складеному вигляді: 395 мм
• li>
• Хід поршня: 700 мм
• Загальна довжина циліндра після розгортання: 1095 мм
• Діаметр кулінатора: 95 мм
• Під’єднання: M22x1, 5

Максимальна швидкість. поршневий шток: 0,5 м/с

Початковий тиск: 0,5 МПа

Максимальний робочий тиск: 160 бар

Потреба в мастилі: 2,5 л

Допустима температура навколишнього середовища від -40 до +60 ℃

Допустима температура масла від -15 до +80 ℃

Тип сальника: різьбовий, вкручується в трубу

Шток поршня: хромований

Тип рідини: гідравлічна олива на мінеральній основі

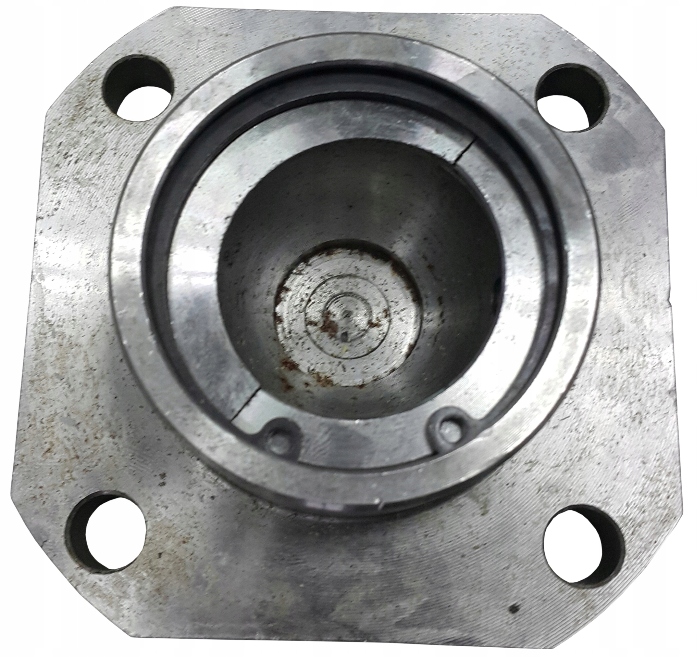

Гніздо FI 45 мм для гідроциліндра

КОД SKRAW-MET:[1515]

Гніздо призначене для приводів, що використовуються в причепах, автомобілях, причепах, сільськогосподарських машинах з самоскид .

Його можна використовувати в сільському господарстві, садівництві, лісовому господарстві, будівництві та промисловості в широкому розумінні.

Технічні характеристики:

• Гніздо для м'яча діаметром 45 мм
• Гніздо має 4 отвори fi 11 мм
• Висота гнізда 43 мм
• відстань між отворами 69 мм

Закріплений двома втулками плюс кільце сегера.

Сідло змащується каламіткою.

Гідравлічний блок

Живлення: 12 В. 2,0 кВт

До складу агрегату входять: насос, електродвигун, сполучна пластина, бак і пульт дистанційного керування.

Пристрій також має пластикову кришку двигуна та монтажний комплект.

Схема підключення додається до кожного пристрою.

Пристрій укомплектований і готовий до роботи, просто підключіть кабелі і залити маслом.

Гідравлічний агрегат ідеально підходить для машин і пристроїв з електричним приводом.

Може використовуватися в сільському господарстві, садівництві, лісництві та будівництві.

p>Пристосований для роботи при розвантаженні вантажного боксу в причепах, самоскидах, гідропакетах, підйомниках, вантажних платформах, автопідйомниках, кранах, сільськогосподарських і промислових машинах.

Дозволяє керувати привід односторонньої дії.

Під впливом тиску привід висувається та втягується за допомогою сил гравітації та піднятої ваги.

Пристрій готовий до роботи, просто підключіть кабелі і полити олією.

Технічні характеристики:

Потужність двигуна: 2,0 кВт

Електрична напруга: 12 В

Ємність масляного бака: 11 л

Максимальний робочий тиск: 180 бар. 12 л/хв

Внутрішня різьба підключення: 3/8"

• Довжина генератора: 650 мм
• Довжина резервуара: 440 мм
• Ширина блоку: 170 мм
• Ширина резервуара: 170 мм
• Висота блоку: 195 мм
• Висота бака (від основи до кінчика пробки): 205 мм

Агрегат укомплектований і готовий до роботи, просто підключіть кабелі та залийте масло. Рекомендована безперервна робота не більше 3 хвилин, перезапуск після 5 хвилин відпочинку.

Колір пульта дистанційного керування залежить від поточної поставки.

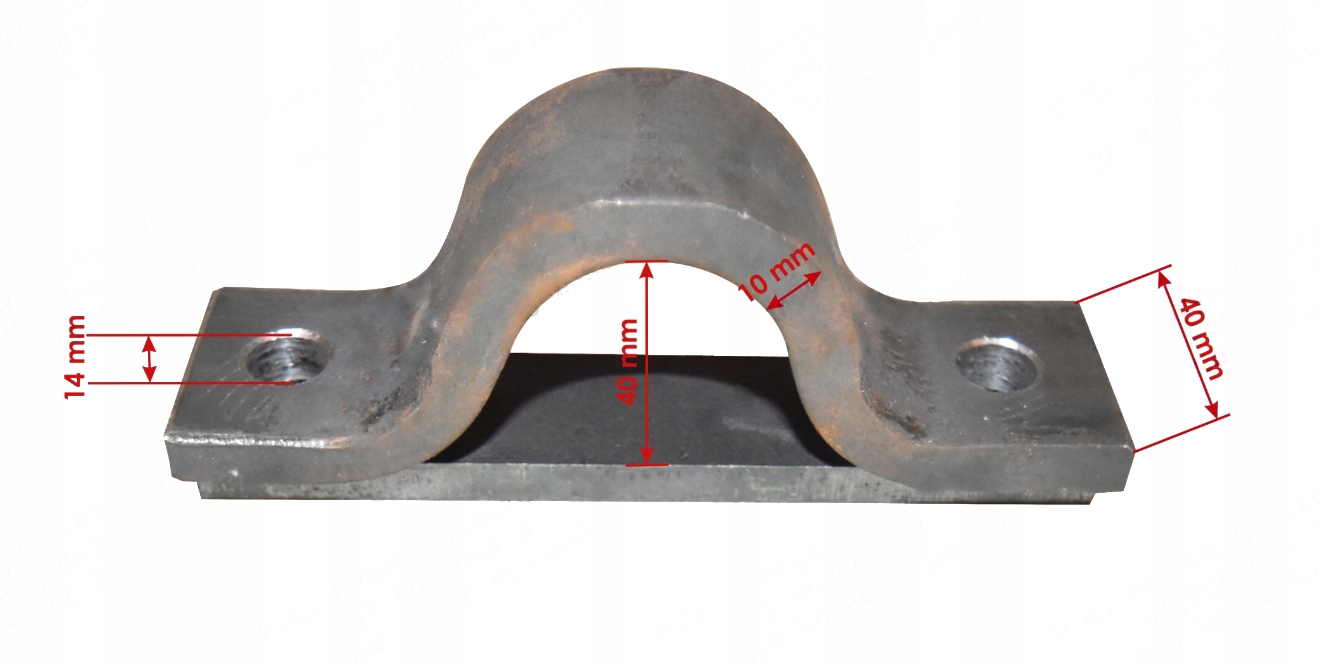

Кріплення приводу Fi 40

Кріплення міцне. Складається з двох елементів.

Використовується для кріплення приводів або люльки до рами автомобільного причепа за допомогою гвинтів або може бути звареним.

Технічні характеристики:

Ширина отвору 40 мм,

Діаметр монтажного отвору 14 мм,

Кріплення складається з двох елементів.

Увага! Фотографії наведені для ілюстрації, товар може дещо відрізнятися візуально в залежності від поставки, але це не впливає на його параметри та технічні характеристики!
