Готовий гідравлічний перекидний комплект з насосним агрегатом і польським гідроциліндром з ходом 1300 мм.

СКРАВ-МЕТ КОД: [7169]

Комплект є ідеально підходить для конструкцій з перекиданням у фургонах, вантажівках, евакуаторах і причепах.

У комплект входить:

• гідравлічний блок, насос з приводом 12В 2,0 кВт, бак 11л , пульт. [0274]
• гідроциліндр з ходом 1300 мм, вантажопідйомністю до 8 тонн. 4-ступеневе розширення. [2624]
• гідравлічний шланг, поперечний переріз шланга адаптований для правильної роботи набору. [1877]
• Ніпель [1409] / [1386]
• 2x кріплення приводу [0106]

Повний комплект, готовий до роботи.

Елементи, що використовуються в комплекті, гарантують тривалу та надійну роботу гідроагрегату.

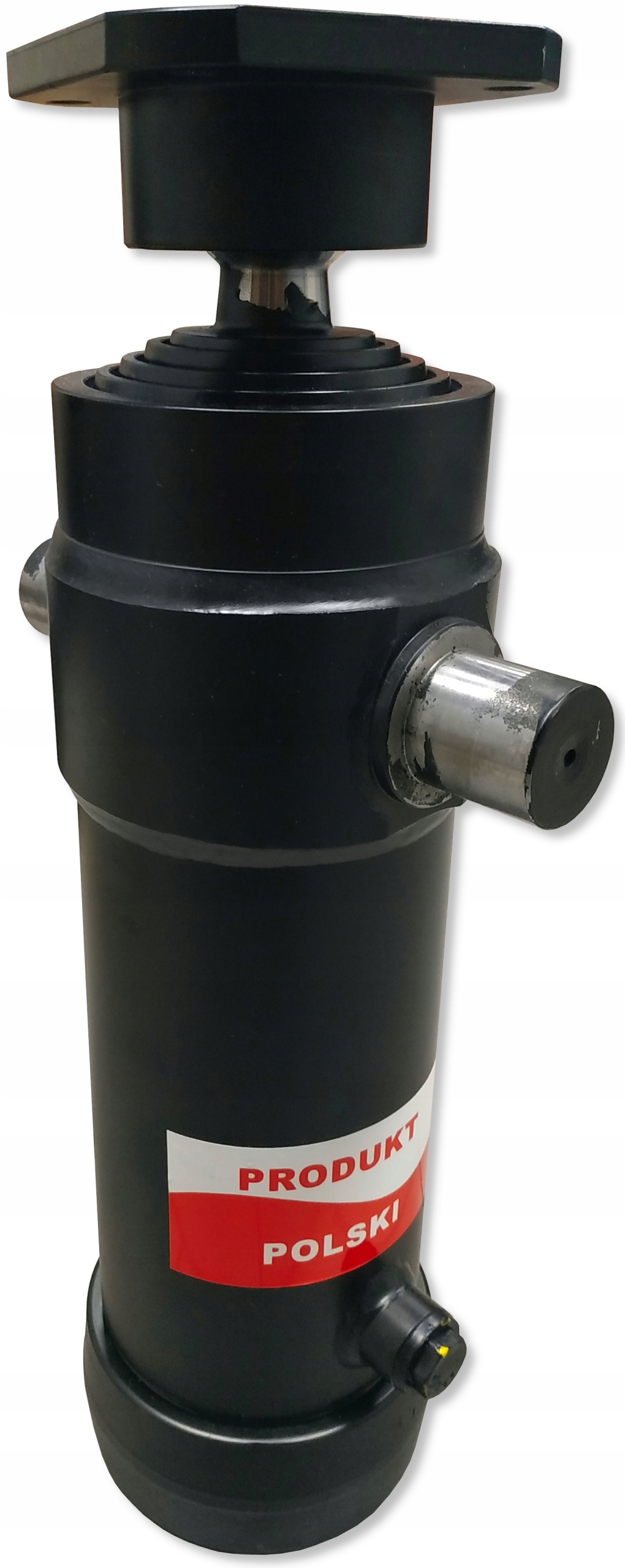

Польський гідроциліндр з ходом 1300 мм з розеткою

SKRAW-MET КОД: [2624]

Виробник: Skraw-Met

Symbol : CT 110/4/1300 8T. Всередині приховані найважливіші елементи, які впливають на якість і правильну роботу приводу протягом тривалого часу (посилені ущільнювачі, сальник, шток поршня і високоякісна труба). Усі наші приводи забезпечують найвищу якість цих елементів. Вибираючи товар із нашого асортименту, ви робите вдалий і мудрий вибір, а товари походять від польської фабрики.

SKRAWMETє багаторічним лідером у виробництві актуаторів. Завдяки своєму досвіду використовує лише посилені ущільнювачі польського виробництва, що забезпечує найвищу якість на ринку та надійність протягом багатьох років!

У нашому на інших аукціонах ви знайдете посилені ущільнювачі як ремонтний комплект для цього приводу.

_____________________________________________________________________

Привід встановлюється в причепи та спеціалізовані транспортні засоби.

Завдяки своїй конструкції використовується в причепах-самоскидах із заднім або бічним перекиданням, таких як:

• D-47
• PRONAR
• T-654
• T-169
• T-655
• T-117
• T-669 та інші.

Можна придбати люльку, яка дає нам можливість перекидатися на 3 сторони.

Гідравлічний циліндр працює ідеально, як і в машинах і пристроях з гідравлічним приводом. Його можна використовувати в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Максимальна вантажопідйомність 8 ТОНН

Слово про телескопи

Телескопічні циліндри складаються з кількох послідовно розширених сегментів - хромованих циліндричних гільз. Це дозволяє збільшити подовження приводу порівняно з його загальною довжиною в складеному стані.

Телескопи є приводами односторонньої дії. Подовження починається з подачі гідравлічного масла під тиском. Повернення приводу відбувається завдяки дії розподільника, який скидає тиск із системи - падіння відбувається під дією сили тяжіння, найчастіше під впливом ваги вантажного ящика.

Щоб запобігти пошкодженню захисту рукава, спричиненому надмірним тиском під час максимального висування приводу, слід використовувати захист (мотузковий, гідравлічний або електричний запірний клапан).

Колодязь- вибраний привод, розташований у центрі конструкції, забезпечує кут нахилу вантажного ящика від40 до 45 градусів.

Залежно від типу вантажу, який транспортується, ви можете вибрати цей кут самостійно – наведена нижче таблиця може бути корисною:

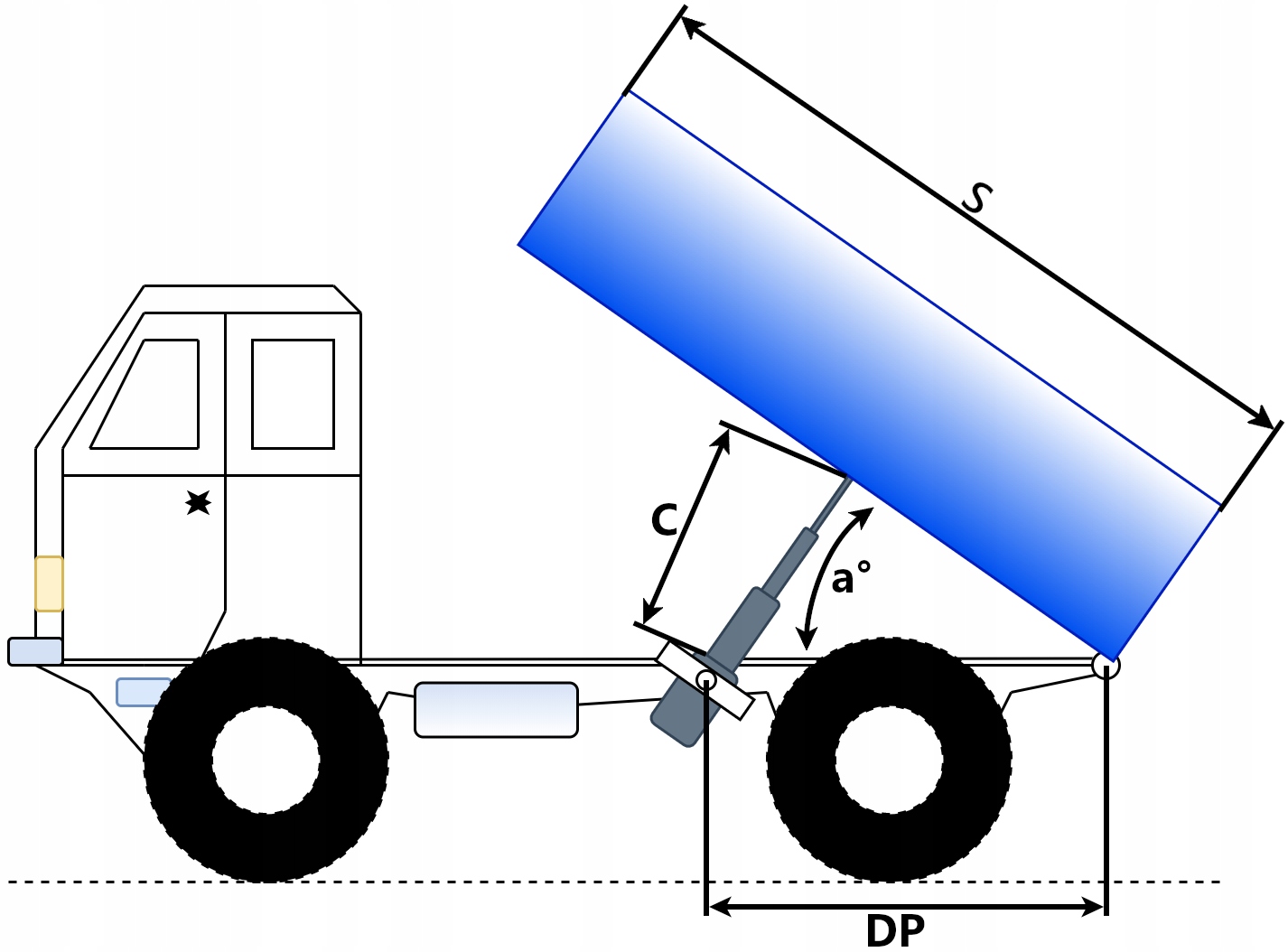

ТАБЛИЦЯ ВИБОРУ ТЕЛЕСКОПІЧНОГО ПРИВОДУ

(ТАБЛИЦЯ ХОДУ, НЕОБХІДНОГО ДЛЯ НАХИЛУ ПРИЧЕПА НА БАЖАНИЙ КУТ°)

DP - відстань між кріпленням циліндра та петлями причепа в [мм] ( DP = 1 /2S )

a ° - кут нахилу кузова причепа

C - хід приводу в мм

S = DP*2

Технічні характеристики:

• Чотириступеневий,
• Довжина приводу в режимі очікування 510 мм,
• Хід приводу 1300 мм
• Довжина повністю висунутого приводу 1810 мм,
• Діаметр приводу 128 мм,
• З'єднання маслопроводу М22*1,5 внутрішнє,

Потреба в мастилі: 8 літрів

Максимальний робочий тиск: 160 бар

Початковий тиск: 0,5 МПа

Швидкість висування/складання поршня: 0 . 5 м/с

Допустима температура навколишнього середовища від -40 до +60 ℃

Допустима температура масла від -15 до +80 ℃

Тип сальника: різьбовий гвинт в трубу

Поршневий шток: хромований

Тип рідини: гідравлічне масло на основі мінерального масла

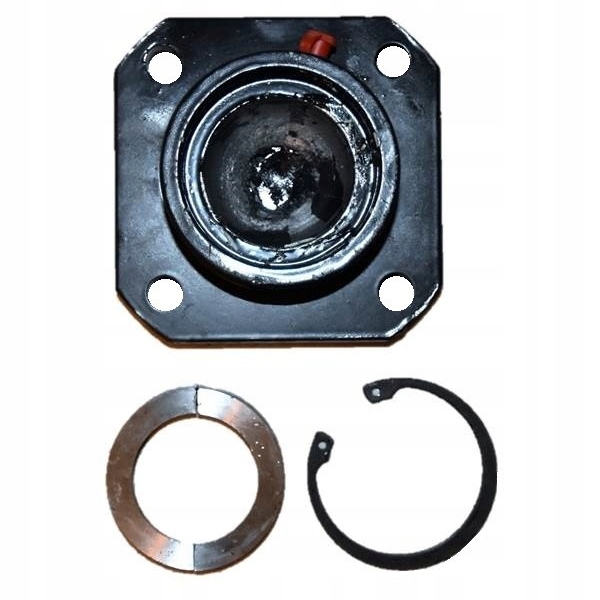

Гніздо гідроприводу

Гніздо призначене для приводів, що використовуються в причепах, автомобілях, причепах, сільськогосподарських машинах з самоскидом.

Технічні характеристики:

Гніздо для м'яча діаметром 55 мм

Гніздо має 4 отвори діаметром 13 мм

Висота гнізда 52 мм

Кріпиться двома втулки плюс кільце сегера

Гніздо змащене каламітом

Гідравлічний агрегат

[0274]

Живлення: 12 В. 2,0 кВт

До складу блоку входять: насос, електродвигун, сполучна пластина, резервуар і пульт дистанційного керування.

Блок також має пластикову кришку для двигуна та монтажний набір.

Схема підключення приклеєна до кожного блоку.

Агрегат укомплектований, готовий до роботи, просто підключіть кабелі та залийте масло.

Гідравлічний блок ідеально підходить для машин і пристроїв з електричним приводом.

Він може використовуватися в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Пристосований для роботи при розвантаженні вантажного ящика в причепах, самоскидах, гідропаках, расах, підйомниках, вантажних платформах, автопідйомниках, кранах, с.-г. і промислові машини.

Дозволяє керувати приводом односторонньої дії.

Під тиском привід висувається та втягується за допомогою сил гравітації та піднятої ваги.

Агрегат укомплектований, готовий до роботи, тільки підключити кабелі та залити масло.

Технічні характеристики:

Потужність двигуна: 2,0 кВт

Електрична напруга: 12 В

Ємність масляного бака: 11 л

Максимальний робочий тиск: 180 бар.

• Довжина блоку: 650 мм
• Довжина резервуара: 440 мм
• Ширина блоку: 170 мм
• Ширина резервуара: 170 мм
• Висота блоку: 195 мм
• Висота резервуара (від основи до кінчика пробки): 205 мм

Агрегат укомплектований і готовий до роботи, просто підключіть кабелі та залийте масло. Рекомендована безперервна робота не більше 3 хвилин, перезапуск після 5 хвилин відпочинку.

Колір пульта дистанційного керування залежить від поточної поставки.

Кріплення приводу Fi 40, що складається з двох елементів.

[0106]

Надійне кріплення.

Заявка на кріплення циліндрів або люльки до рами автомобільного причепа за допомогою гвинтів або може бути звареним.

Кріплення ідеально підходить до наших циліндрів і люльки.

Технічні характеристики:

Ширина отвору 40 мм,

Діаметр монтажного отвору 14 мм,

Кріплення складається з двох елементів.

Умовні позначення символів:

• + Джерело живлення (позитивний потенціал), підключене безпосередньо до батареї
• - Джерело живлення (негативний потенціал) , підключений безпосередньо до батареї
• A - порт підключення (G3/8")
• B - регулювання швидкості спуску
• b>
• C - регулювання тиску масла
