Гідравлічний прес-гальмо CORMAK CNC SERVO ELITE 80×3200 DA-58T

Прес Cormak — це сучасні пристрої, що дозволяють точно згинати листовий метал завдяки відповідно підібраним пуансонам і матрицям. У нашій пропозиції представлені моделі, оснащені контролерами DELEM DA-58T і DELEM DA-66T, які забезпечують широкий спектр функцій, що дозволяє виконувати найскладніші завдання згинання.

Основні характеристики:

• Передні опори: 2 штуки, що забезпечують стабільність під час згинання
• АВТОМАТИЧНА Вісь Х на серводвигуні! !!
• Осі Y1, Y2, R – АВТОМАТИЧНО на серводвигуні!!!
• Автоматичне регулювання стріли відхилення
• Автоматична компенсація стріли відхилення
• передня опора на лінійних напрямних

Керування та функціональність:

• Створення програм одним клацанням миші
• Розширена підтримка оператора на основі алгоритмів
• Розширене графічне моделювання послідовності згинання
• Включені підказки для оператора
• Алгоритми, що скорочують виробничий процес
• Автоматичний розрахунок стріли прогину (коронування)
• TFT сенсорний екран високої роздільної здатності
• інтерфейс USB

Режими роботи:

• Ручний: повний контроль оператора
• Автоматичний одноразовий: ідеально підходить для повторюваних операцій
• Автоматичний серійний: ідеально підходить для масового виробництва з використанням простого ЧПУ

Безпека та якість:

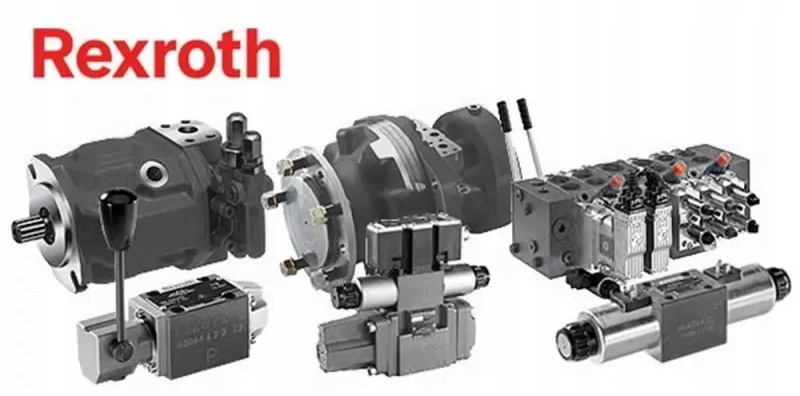

• Фірмові компоненти: німецький гідравлічний клапан Rexroth, електрика брендів SCHNEIDER, DELTA, EATON, а також елементи схеми безпеки від Omron і Schneider
• Сталеві гідравлічні з'єднання: виготовлені зі сталевих труб, що мінімізує ризик протікання та підвищує довговічність
• Безпека Система: включає бічні та задні металеві бар'єри, запобіжні вимикачі та попереджувальні знаки. Машина також має сертифікат відповідності CE.
• В стандартній комплектації лазерна система захисту від італійської компанії DSP, що значно прискорює роботу

Ергономіка та додаткові зручності:

• Мобільний контролер та світлодіодне освітлення: підвищення комфорту та безпеки роботи
• передні опори на лінійних напрямних
• масло система охолодження
• роздільні матриці istemple

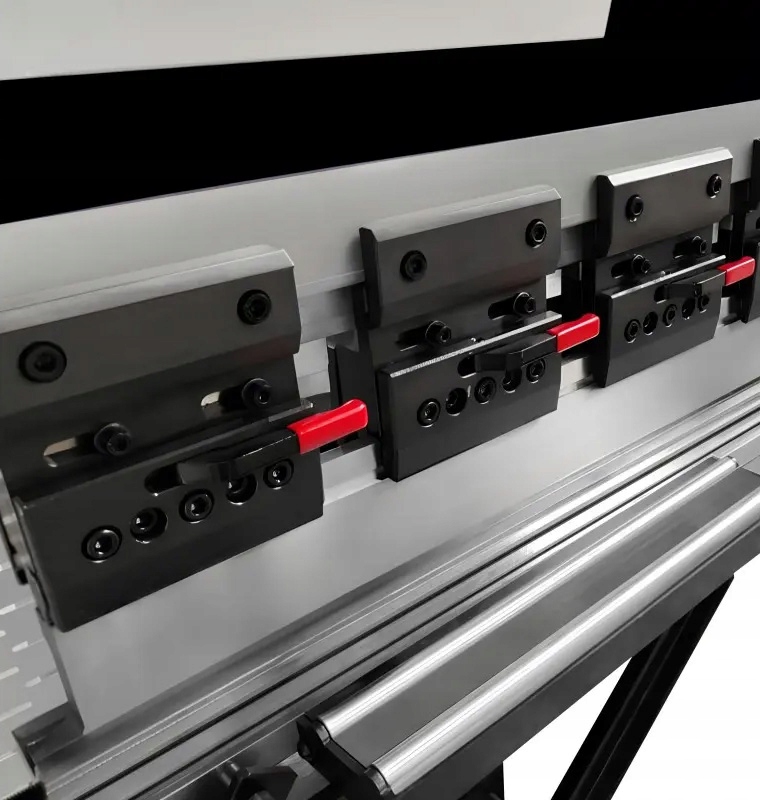

• швидкі затискачі для інструментів
• Додаткові опції: лазерна система безпеки DSP

Технічні параметри

• Макс. товщина гнутого листа (S235): до 4,0 мм
• Номінальний тиск: 800 кН
• Максимальна довжина гнутого листа : 3200 мм
• Глибина виїмки в балках (горло): 250 мм
• Максимальний хід рухомої балки: 120 мм< /li>
• Максимальна висота отвору: 385 мм
• Відстань між балками: 2700 мм
• Виліт заднього бампера: 600 мм
• Потужність двигуна: 5,5 кВт
• Довжина: 3300 мм li>
• Ширина: 1450 мм
• Висота: 2300 мм
• Вага: 5100 кг

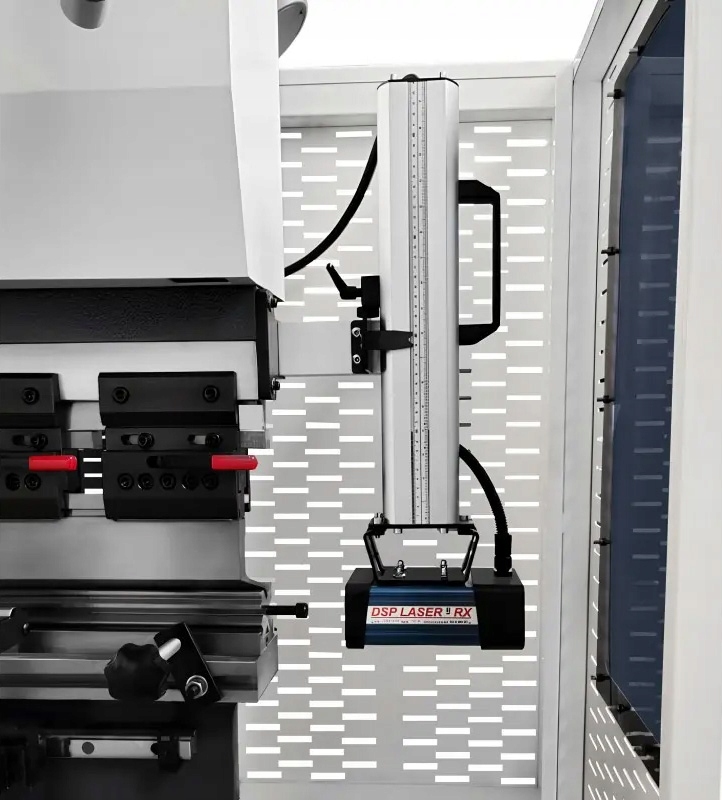

Лазерна система безпеки DSP

• Лазерна система безпеки DSP, передні опори на лінійних напрямних, швидкі затискачі інструментів, система масляного охолодження та розділені верхні та нижні інструменти

Автоматична компенсація стріли відхилення

Забезпечує однаковий кут згинання по всій довжині згинання

OCS – Oil Cooling System

Система SOil Cooling System гарантує стабільність робочих параметрів машини навіть після тривалої безперервної роботи.

Високоякісні компоненти:

• Компоненти електричної системи відSchneider/Delta/Eaton

Системи керування Delem

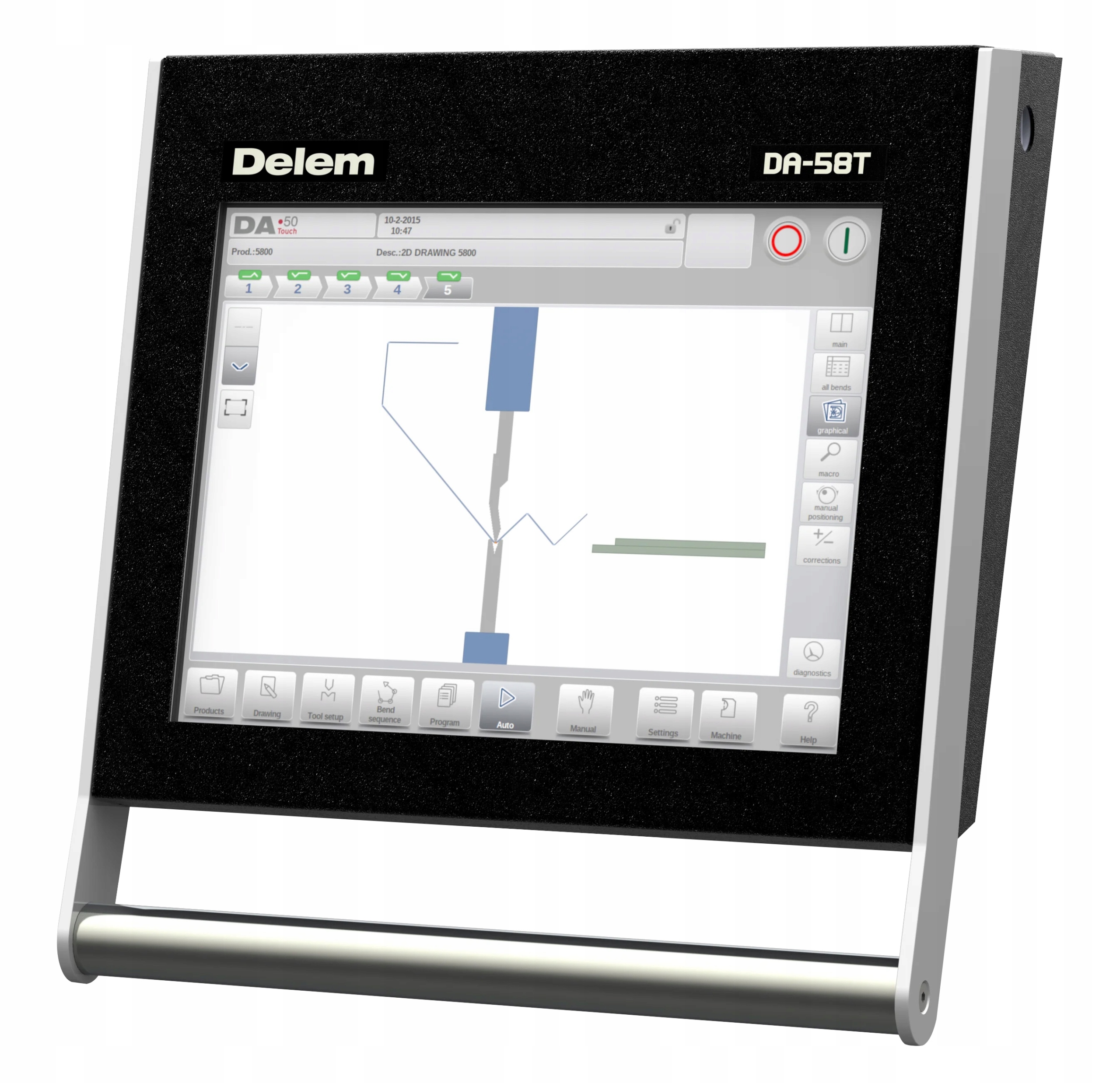

Delem DA-58T

• Генерація програми в один клік
• Розширена підтримка оператора на основі алгоритмів
• Розширена графічна симуляція послідовності згинання
• Включені підказки для оператора
• Алгоритми, що скорочують виробничий процес
>
• Автоматичний розрахунок стріли відхилення (увінчання)
• Тенсорний екран TFT з високою роздільною здатністю

Delem DA-66T

• Режим програмування двовимірного графічного сенсорного екрана
• 17-дюймовий кольоровий TFT-дисплей з високою роздільною здатністю
• Повний набір програм Windows
• Сумісність Delem Modusys (масштабованість і адаптація модуля)
• USB, периферійний інтерфейс
• підтримка користувача програми в багатозадачному середовищі контролера < /li>
• Інтерфейс для вигину та корекції датчика Offline програмне забезпечення Profile-TL

Для того, щоб ефект ступінчастого згинання був задовільним, необхідно виконати певні розрахунки, які, однак, вимагають знання кількох найважливіших параметрів, пов’язаних із процесом згинання, а саме:

• Дуга довжини - відстань між кінцями кривої зігнутої частини листа, розрахована на внутрішній стороні згину;
• Кількість згинів - кількість окремих згинів, які необхідно зробити для отримання гнутого листа заданого радіуса; чим більше число згинів, тим менший кут окремого згину і, як наслідок, більш плавна дуга;
• Відстань між згинами - відстань між окремими згинами, зробленими в процесі >

Вибір матриці та пуансона

Зважаючи на кінцевий ефект, також важливо вибрати відповідні інструменти для гальмівного преса, тобто матрицю та пуансон.

Хоча весь процес поетапного згинання може здатися досить складним, він доступний у компанії CORMAK. Машини та програмне забезпечення вже настільки вдосконалені, що повністю замінюють оператора в багатьох питаннях.

Прес-гальма CORMAK виконують вимірювання згинання на постійній основі та може, наприклад, виправляти відхилення під час процесу, щоб забезпечити найкращий оптимальний ефект.
