Гідравлічний прес-гальмо CORMAK CNC SERVO ELITE 125×3200 DA-58T

Гніточні преси Cormak — це передові пристрої, що дозволяють точно згинати листовий метал завдяки відповідно підібраним пуансонам і матрицям.

Основні характеристики:

• Передні опори: 2 штуки, що забезпечують стабільність під час операцій згинання

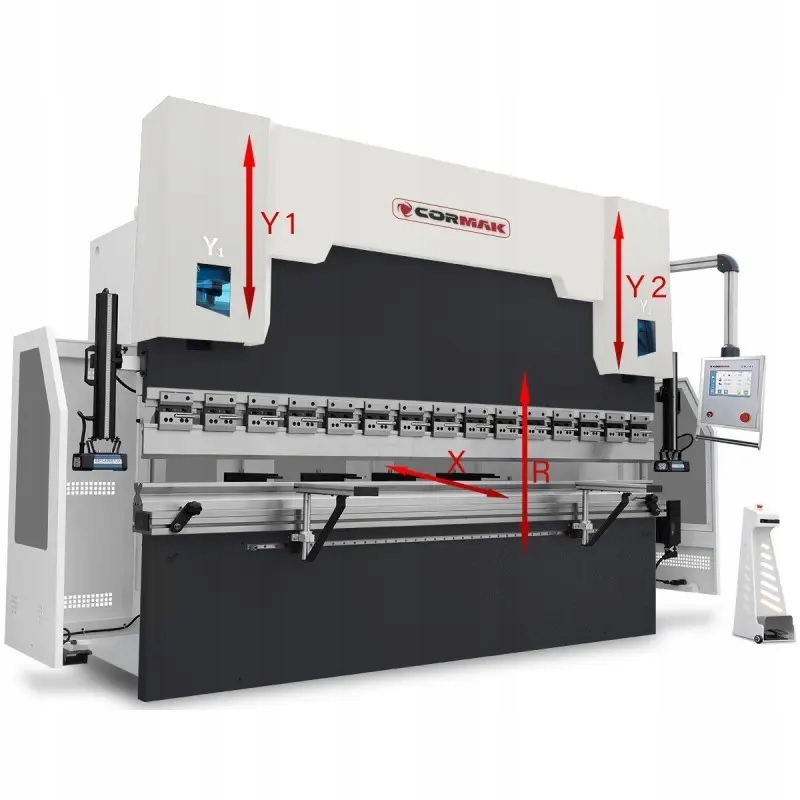

• Автоматична вісь X на серводвигуні!!!
• Осі Y1, Y2, R – АВТОМАТИЧНА на серводвигуні!!!
• Автоматичне регулювання стрілки прогин
• Автоматична компенсація стрілки відхилення
• передня опора на лінійних напрямних

Контроль і функціональність:

• Створення програм одним клацанням миші
• Розширена підтримка оператора на основі алгоритмів
• Розширена графічна послідовність згинання симуляція
• Включені підказки для оператора
• Алгоритми, що скорочують виробничий процес
• Автоматичний розрахунок стріли відхилення (коронування)
• Тенсорний екран TFT з високою роздільною здатністю
• Інтерфейс USB

Режими роботи:

• Ручний: повний контроль оператора
• Автоматичний одиночний: ідеальний для повторюваних операцій
• Автоматичний серійний: ідеальний для масового виробництва за допомогою простого ЧПК

Безпека та якість:

• Фірмові компоненти: німецький гідравлічний клапан Rexroth, електрика марок SCHNEIDER, DELTA, EATON, а також елементи схеми безпеки від Omron і Schneider
• Сталеві гідравлічні з'єднання: виготовлені зі сталевих труб, що мінімізує ризик протікання та збільшує довговічність
• Система безпеки: містить бічні та задні металеві бар'єри, запобіжні вимикачі та попереджувальні позначки. Машина також має сертифікат відповідності CE.
• У стандартній комплектації лазерна система безпеки від італійської компанії DSP, що значно прискорює роботу

Ергономіка та додаткові зручності:

• Мобільний контролер і світлодіодне освітлення: підвищують комфорт і безпеку роботи
• передні опори на лінійних напрямних
• масляне охолодження система
• роздільні матриці istemple
• швидкі затискачі для інструментів
• Додаткові опції: лазерна система безпеки DSP

Технічні параметри

• Макс. товщина гнутого листа (S235): до 6,0 мм. рухливі балки ходу: 120 мм
• Максимальна висота відкриття: 390 мм
• Відстань між балками: 2700 мм
• Виліт заднього бампера: 600 мм
• Потужність двигуна: 7,5 кВт
• Довжина: 3870 мм
• Ширина: 1550 мм
• Висота: 2400 мм
• Вага: 7400 кг

Лазерна система безпеки DSP

• Лазерна система безпеки DSP, передні опори на лінійних напрямних, швидкі затискачі інструментів, система масляного охолодження та розділені верхні та нижні інструменти

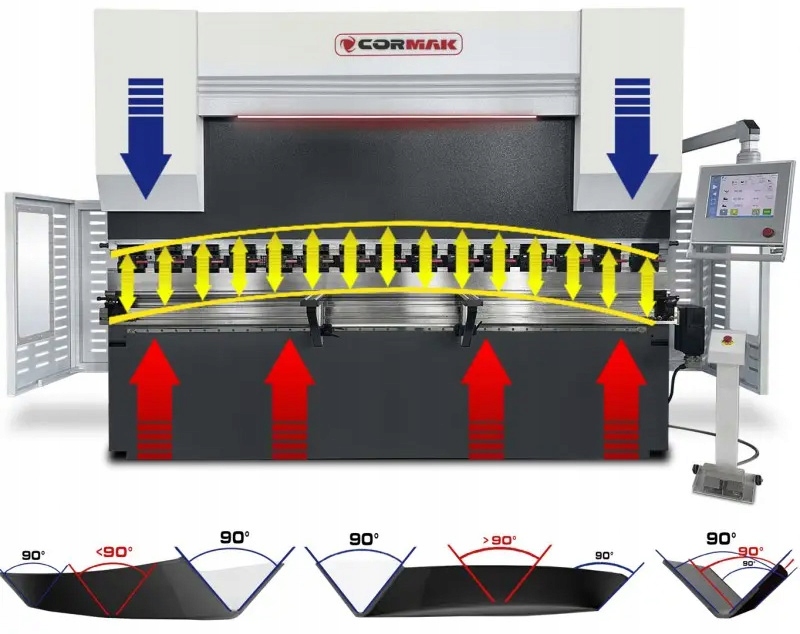

Автоматична компенсація стрілки відхилення

Забезпечує однаковий кут згину по всій довжині згинання

OCS – система охолодження масла

Система охолодження SOil гарантує стабільність робочих параметрів машини навіть після тривалої безперервної роботи.

Високоякісні компоненти:

• Компоненти електричної системи від Schneider/Delta/Eaton

Системи керування Delem

Delem DA-58T

• Генерація програми в один клік
• Розширена підтримка оператора на основі алгоритму
• Розширена графічна симуляція послідовності згинання
• Включено підказки для оператора
• Алгоритми для скорочення процесу виробництво
• Автоматичний розрахунок стрілки прогину (увінчування)
• Тенсорний TFT екран високої роздільної здатності

Delem DA-66T

• Режим програмування двовимірного графічного сенсорного екрана
• 17-дюймовий кольоровий TFT-дисплей з високою роздільною здатністю
• Повний набір програм Windows
• Сумісність Delem Modusys (масштабованість і адаптивність модулів)
• USB, периферійний інтерфейс
• підтримка програм користувача в контролері багатозадачне середовище
• Інтерфейс для вигину та корекції датчика Offline програмне забезпечення Profile-TL

Для того, щоб ефект крокового згинання був задовільним, необхідно виконати певні розрахунки, які, однак, вимагають знання кількох найважливіших параметрів, пов’язаних із процесом згинання, а саме:

• Довжина арки – відстань між кінцями кривої зігнутої частини листа, розрахована на внутрішній стороні згину;
• Кількість згинів – кількість одиничних згинів що необхідно виконати для отримання гнутого листа певного радіуса; чим більше число згинів, тим менший кут окремого згину і, як наслідок, більш гладка дуга;
• Відстань між згинами - відстань між окремими згинами, зробленими під час процесу.

Вибір матриці та пуансона

Зважаючи на кінцевий ефект, також важливо вибрати відповідні інструменти для гальмівного преса, тобто матрицю та пуансон.

Хоча весь поетапний процес згинання може здатися досить складним, верстати та програмне забезпечення, доступні в CORMAK, уже настільки вдосконалені, що повністю замінюють оператора в багатьох питаннях.

Прес CORMAK виконує вимірювання згинання. на постійній основі і може напр. виправте відхилення під час процесу, щоб ефект був максимально оптимальним.
