7-СЕКЦІЙНИЙ РОЗПОДІЛЬНИК P40A1A1A1A1A1A1A1GKZ1

З КОМПЛЕКТОМ З'ЄДНАНЬ З M22x1.5 і M18x1.5 ВИХОД

Виробництво:

Оригінальний продукт торгової марки Hydrolider, символ: 1.10.01.070.2218

Застосування:

Призначений для керування одностороннім або двостороннім циліндром. Він має вихід тиску N, необхідний для послідовних з’єднань або для встановлення розподільника як іншого в існуючій системі.

Розподільник призначений для різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, турери, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічним керуванням.

Технічні дані:

• Мінімальний потік: 1 л/хв
• Максимальний потік: 40 л/хв.
• Керування: односторонні або двосторонні циліндри
• Кількість секцій: 7

• Різьба в корпусі на підводі [P]: G 1/2"
• Ризьба в корпусі на звороті [T]:G 1/2"
• Різьба в корпусі на ділянці [A / B]:G 3/8"
• Різьба в корпусі на виході тиску [N]:G 1/2"

Принцип керування та роботи:

Кожен важіль має три положення (1 - 0 - 2), на пружині, яка автоматично повертається з робочого положення в нейтральне початкове положення

• Нейтральне положення 0 (важіль поставлений вертикально), шток поршня циліндра стоїть - масло йде в перелив.
• Робоче положення 1 (важіль поставлений похило вперед) шток поршня циліндра висувається.
• Робоче положення 2 (важіль поставлено під кутом назад) поршневий шток циліндра втягується

Умови експлуатації:

• Підходить для внутрішнього та зовнішнього використання
• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
• Рекомендоване гідравлічне масло на основі мінерального масла, напр. HL 32, HL 46

• Максимальний тиск подачі: 315 бар
• Максимальний тиск у звороті: 50 бар
• Максимальний тиск на секціях: 300 бар

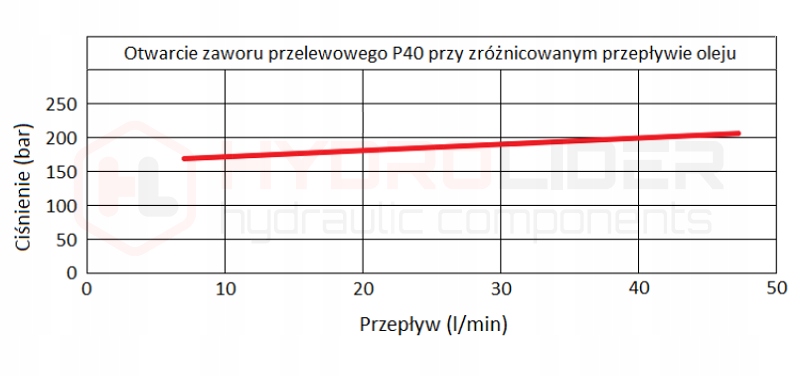

Заводське налаштування переливного клапана:

Тиск відкриття переливного клапана збільшується пропорційно зі збільшенням в потоці:

• 170 бар при 10 л/хв
• 180 бар при 20 л/хв
• 190 бар при 30 л/хв
• 200 бар при 40 л/хв

Регулювання переливного клапана:

Набори для точного вимірювання тиску можна знайти на інших наших Allegro аукціонах під назвою мірні набори. Перед запуском рекомендується перевірити та встановити відповідний тиск. Можливість саморегулювання, зміна повного оберту на 30 бар.

Набір з'єднань і шлангових з'єднань:

Усі з'єднання, пропоновані в наборі, мають ущільнення NBR, яке забезпечує щільне з'єднання з колектором. З боку гідравлічної лінії з’єднання мають роз’єм 24°, адаптований для шлангів з фітингами DKOL, DKOL-90, DKOL-45 із типовим затискним конусом 24°. З’єднання зі шлангами не потребує додаткової герметизації.

• Вихідна різьба на подачі [P]: M22x1,5
• Вихідна різьба на звороті [T]: M22x1,5
• Вихідна різьба на ділянці [A / B]: M18x1,5
