4-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ НАБІР 40л/хв

Набір включає:

• кульковий джойстик із кнопкою
• дві лінії довжиною 2м (можна змінити на 1м; 1,5м; 2,5м; 3м)
• 2-секційний гідравлічний розподільник 40 л/хв
• два електромагнітних клапана 6/2 50L/min 12V

Виробництво:

Оригінальний продукт марки Hydrolider, символ: 1.25.00.004.3

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісовому господарстві, будівництві та широкому розумінні промисловості.

The набір адаптований до різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, турери, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічним керуванням, де продуктивність гідравлічного насоса не перевищує 40 л/хв.

Застосування в передній частині TUR навантажувачі:

Перевірено на багатьох моделях тракторів, зокрема: Ursus C-330, C-355, C-360, C-385, 912, 914, 1224, 2812, 3512 Zetor 5211, 7211, 5245, 7245, 8011 MF 235, 255 та інші

Набір керує двома секціями фронтальний навантажувач TUR, тобто підйом рами та нахил лопати.

Приклад застосування:

Керування двома незалежно працюючими приводами (фото).

Загальна інформація:

Керування джойстиком має багато переваг, які роблять роботу швидшою, приємнішою та безпечнішою. Джойстик означає, перш за все, більш комфортне, зручне і точне управління машиною. Встановлення джойстика всередину кабіни та викидання розподільника назовні робить салон чистим і без витоків масла.

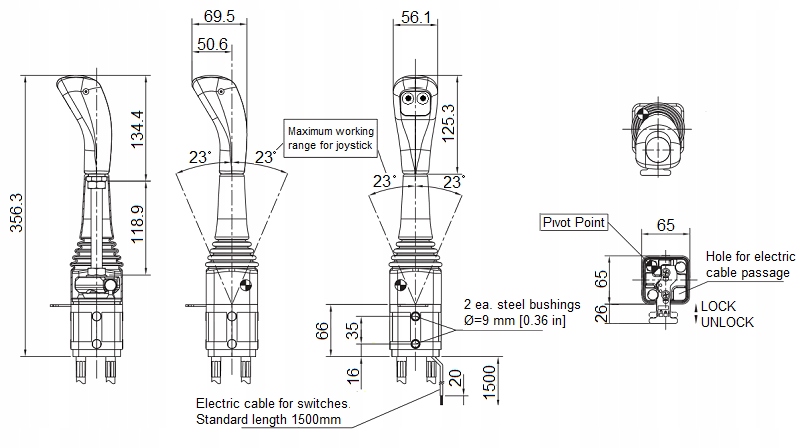

Джойстик:

Налаштований для механічного керування двома секціями розподільника. Крім того, він має дві кнопки та вихід електричного джгута, який також дозволяє керувати, наприклад, двома електромагнітними клапанами. Конструктивні елементи всередині джойстика виготовлені з алюмінію, корпус з міцного пластику. Європейське виробництво NIMCO

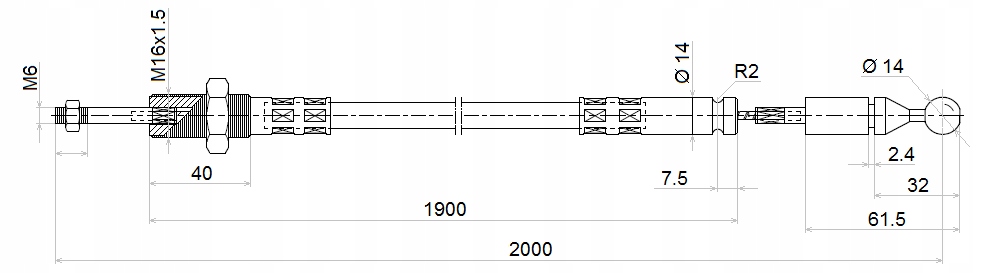

Посилання:

Стандартна довжина кабелів: 2 м (ми надсилаємо їх, якщо клієнт не вкаже інше). Можливість зміни довжини ліній до 1 м; 1,5 м; 2,5 м; 3м без зміни ціни комплекту.

• Різьблення зі сторони розподільника: корпус кабелю М16х1,5, стяжка М6х1
• З боку джойстика кулька діаметром 14мм

Польське виробництво, виготовлене для Agricola Hydraulic Components.

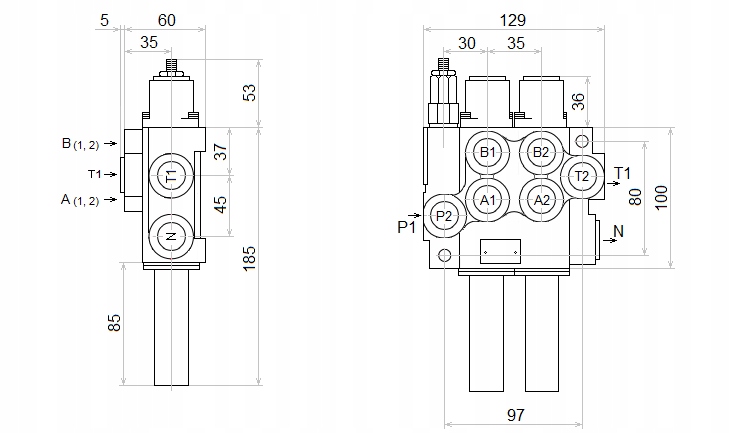

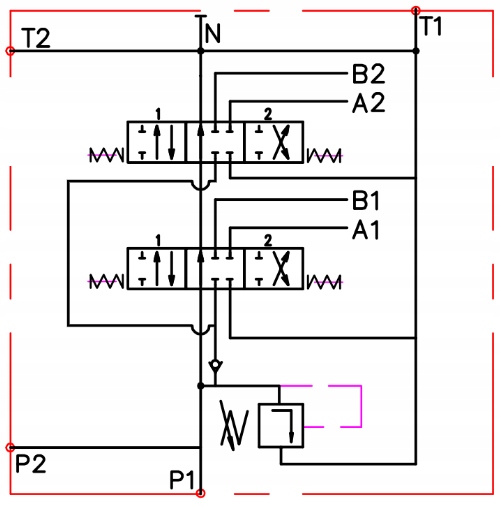

ДВОСЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК:

Максимальний потік до 40 л/хв. Контроль односторонніх і двосторонніх циліндрів. Управляти спліттером рекомендується за допомогою мотузок і джойстика. Гарантія: 2 роки

Контроль:

Обидва повзуни мають три положення (1 - 0 - 2), підпружинені, тобто самі повертаються в нейтральне положення, якщо трос ослаблений.

• Положення 0 - нейтральне (трос ослаблений), шток поршня циліндра стоїть - масло тече в перелив.
• Робоча позиція 1 (трос тягне повзун), шток поршня циліндра висувається.
• Робоче положення 2 (трос штовхає повзун), шток поршня циліндра втягується.

Підключення:

Внутрішня різьба в корпусі: блок живлення: 1/2''; повернення:1/2''; секції: 3/8''

Кабельні з’єднання:

• Внутрішня різьба трубки: M16x1,5
• Внутрішня різьба ковзного наконечника: M6x1,5

Діапазон тиску:

• Максимальний тиск на подачі: 250 бар
• Максимальний зворотний тиск: 50 бар
• Максимальний тиск на секціях: 300 бар
• Тиск відкриття переливного клапана зростає пропорційно зі збільшенням витрати: 180 бар при 10 л/хв190 бар при 20 л/хв200 бар при 30 л/хв210 бар при 40 л/хв. Набори для точного вимірювання тиску можна знайти в розділі Манометри - вимірювання розділ наборів

Діапазон температур і тип масла:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
• Рідкісна високоякісна олія: LOTOS AGROL BOXOL 26, Високоякісна олія середньої густини: AGRO OIL L-HL 32

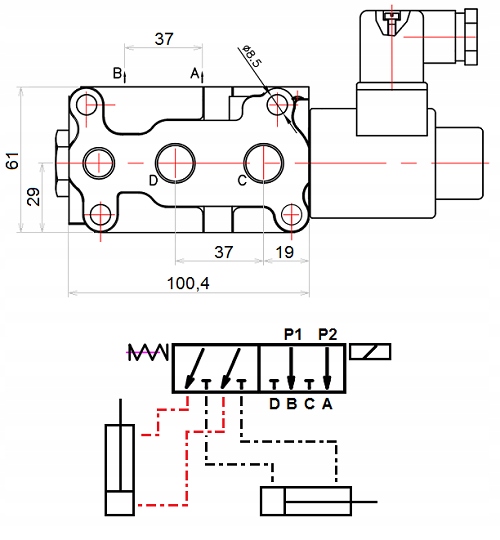

Електромагнітний клапан 6/2 для третьої секції:

Максимальна витрата до 50л/хв. Живлення: 12В болгарського виробництва Badestnost, гарантія: 2 роки

Керування:

Двопозиційний повзунок на пружині, тобто повертається в нейтральне положення при відключенні живлення.

Принцип роботи робота повзунка:

Положення 1 (подача струму на котушку відключена), можна контролювати циліндр № 1. Положення 2 (подача струму на котушку відкрита), неможливо контролювати циліндр № 1, але можна контролювати циліндр № 2.

Підключення:

Внутрішня різьба в корпусі: Підключення живлення порт: 1/2'' Порт зворотного з'єднання: 1/2'' Секція підключення портів: 1/2''. Допустима температура масла: -15 С до +80 С Рідке високоякісне масло: LOTOS AGROL BOXOL 26, Середнє за густиною високоякісне масло: AGRO OIL L-HL 32 Рекомендована фільтрація масла на рівні 10 - 15 µ
