2-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ КОМПЛЕКТ 80 л/хв

Склад набору:

• вилковий джойстик з однією кнопкою
• дві лінії довжиною 1 м
• 2-секційний гідравлічний розподільник 80 л/хв з однією плаваючою секцією
• Електромагнітний клапан 6/2 для третьої секції (захват, крокодил)

Виробництво:

Оригінальний продукт марки Walvoil, символ: 1.25.70.003.1

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісовому господарстві, будівництві та широкому розумінні промисловості.

Набір призначений для тракторів і машин із закритою гідравлічною системою, в яких гідравлічний насос оснащений системою Load Sensing (LS).

Набір адаптований до різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, турери, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічним керуванням.

Застосування у фронтальних навантажувачах TUR:

Плаваюча секція, також відома як вільний потік, використовується, серед іншого, для снігоочисників або фронтальних навантажувачів TUR. Він забезпечує вільний рух поршневого штока в гідроциліндрах, захищає від пошкоджень елементи, які мають прямий контакт із землею, напр. лезо плуга.

Ідеально підходить для керування двома секціями в повороті, підйому рами та нахилу лопати в тракторах, де ефективність гідравлічного насоса не перевищує 80 л/хв.

Приклад застосування:

Керування двома незалежно працюючими приводами (фото).

Загальна інформація:

Керування джойстиком має багато переваг, які роблять роботу швидшою, приємнішою та безпечнішою. Джойстик означає, перш за все, більш комфортне, зручне і точне управління машиною. Встановлення джойстика всередині кабіни та викидання розподільника назовні зберігає кабіну чистою та вільною від витоків масла.

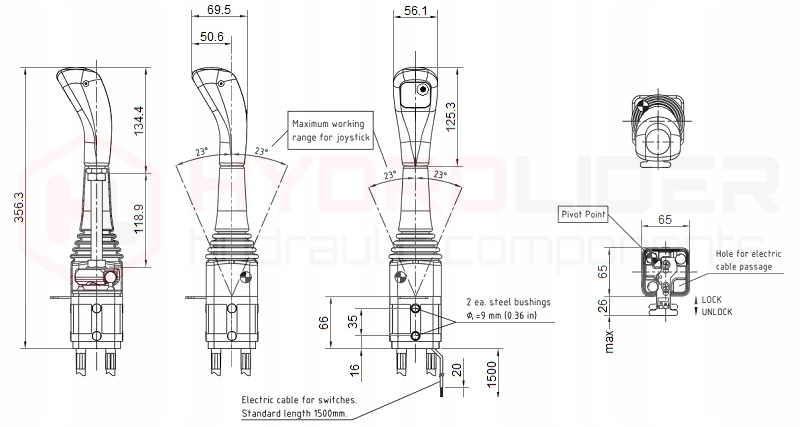

Джойстик:

Призначений для механічного керування двома секціями в розподільнику. Він має додаткову кнопку та вихід електричного джгута, що дозволяє використовувати електромагнітний клапан, який керуватиме додатковою третьою секцією, напр. в навантажувачі ТУР з крокодилом або кипозахватом.

Алюмінієві елементи конструкції всередині, корпус з міцного пластику. Італійське виробництво INDEMAR.

Кабелі:

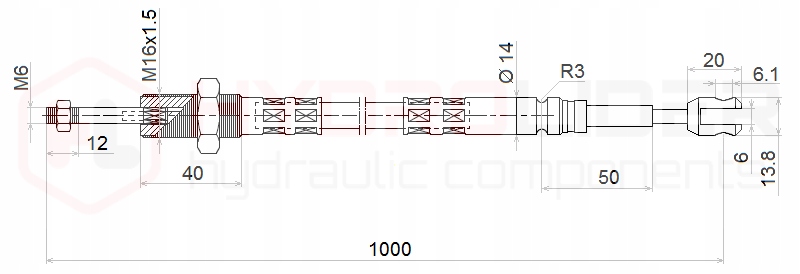

• Довжина кабелів у комплекті: 1 м.
• Різьба з боку розподільника: корпус кабелю M16x1.5, кабель кабелю M6x1
• З боку джойстика вилки з отвором під штифт 6 мм

Вироблено в Польщі для Hydrolider Polska.

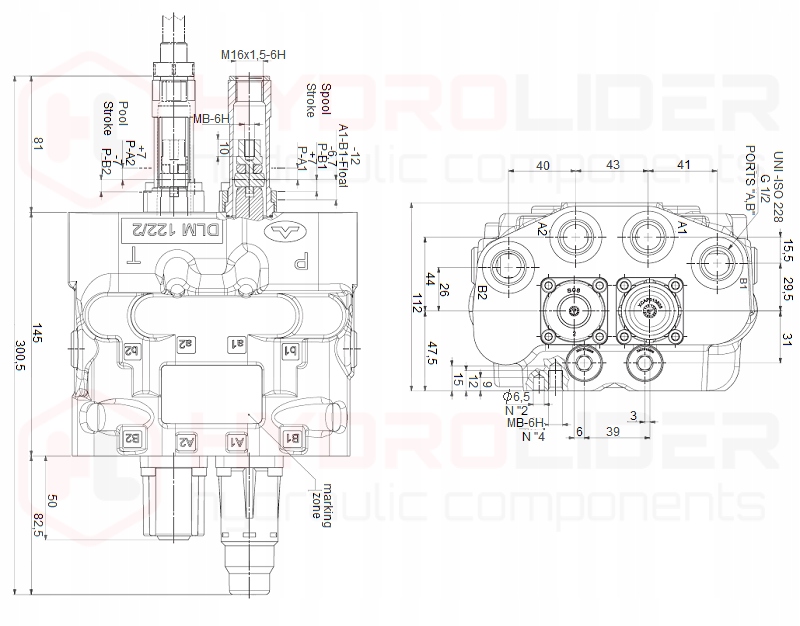

ДВОСЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ РОЗПОДІЛЬНИК:

Розподільник обладнано портом, який надсилає сигнал LS до насоса. Одна секція має плаваюче положення. Призначений для роботи в закритих системах із системою LOAD SENSING (MDL).

Максимальний потік до 80 л/хв. Контроль односторонніх і двосторонніх циліндрів. Рекомендовано керувати розподільником за допомогою кабелів і джойстика.

Італійське виробництво Walvoil

Керування:

Перша секція має трипозиційний повзунок (1 - 0 - 2), на пружині, тобто самостійно повертається в нейтральне положення (0), якщо трос ослаблений.

• Нейтральне положення 0 ( трос ослаблений) шток поршня циліндра стоїть - масло йде в перелив.
• Робоче положення 1 (трос тягне повзун), шток поршня циліндра висувається.
• Робоче положення 2 (трос штовхає повзун), шток поршня циліндра втягується.

Друга секція має чотирипозиційний повзун (1 - 0 - 2 - 3), три положення (1 - 0 - 2) на пружині (сама повертається в положення 0), положення (3) плаваюче на засувці (повзунок зупиняється в плаваючому положенні).

• Нейтральне положення 0 (трос ослаблений), шток поршня циліндра стоїть - масло йде в перелив.
• Робоче положення 1 (трос тягне повзун), шток поршня циліндра висувається.
• Робоче положення 2 (трос штовхає повзун), шток поршня циліндра втягується.
• Положення 3 плаваюче з фіксатором (трос штовхає повзунок максимально вперед) поршневий шток циліндра працює вільно, висувається і вільно втягується під дією сил.

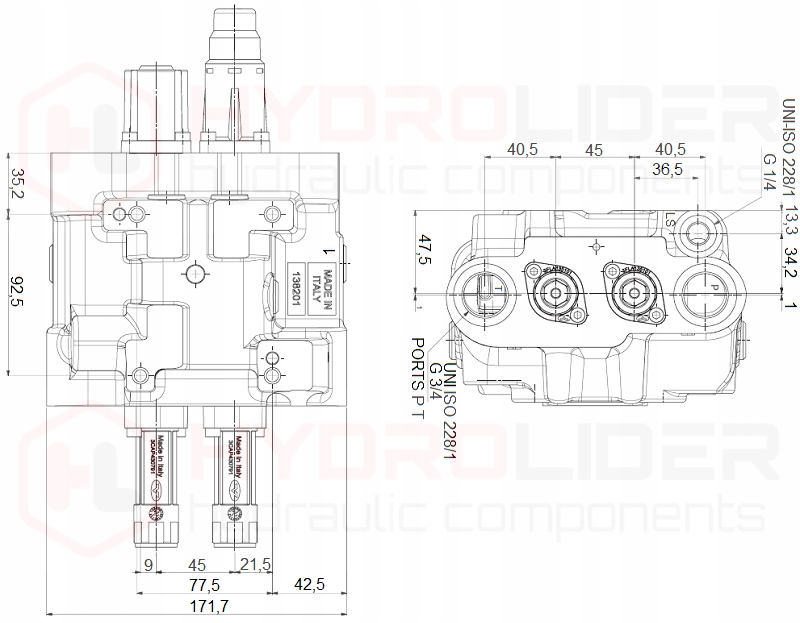

Підключення:

Внутрішня різьба в корпусі: живлення: 3/4''; повернення: 3/4''; секції: 1/2''; Порт LS: 1/4"

Кабельні з’єднання:

• Внутрішня різьба трубки: M16x1,5
• Внутрішня різьба наконечника повзунка: M6x1,5

Діапазон тиску:

• Максимальний тиск подачі: 250 бар
• Максимальний тиск на поверненні: 10 бар
• Максимальний тиск на секціях: 300 бар
• Переливний клапан встановлений на заводі на 175 бар
• Можливість саморегулювання, зміна повного оберту на 30 бар

Діапазон температур і тип масла:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
• Рідке високоякісне масло: LOTOS AGROL BOXOL 26, Середньогусте високоякісне масло: AGRO OIL L-HL 32

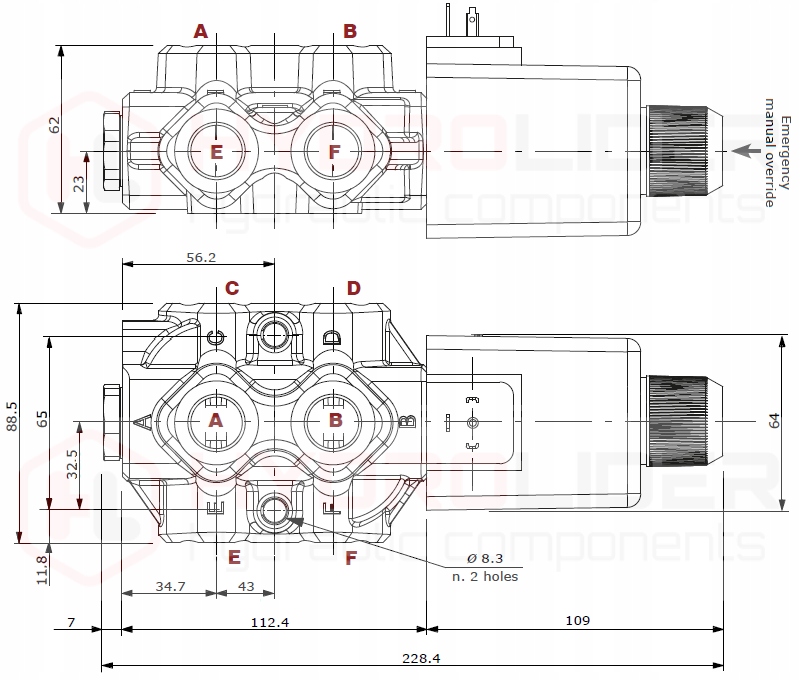

СОЛЕНОЇДНИЙ КЛАПАН 6/2 ДЛЯ ТРЕТЬОЇ СЕКЦІЇ:

• Максимальний потік до 90 л/хв
• Внутрішня різьба в корпусі: BSP 1/2"
• Максимальний тиск: 200бар

Італійське виробництво Walvoil

Електромагнітний клапан підключається до однієї з двох секцій у розподільнику, подвоюючи його. 2-позиційний повзунок з електроприводом перемикає потік масла від розподільник між двома актуаторами. У навантажувачі це можуть бути приводи вирівнювання (нахилу) і приводи на основі пружинного захвату або крокодила. На практиці рух джойстика без натиснутої кнопки керує приводом нахилу, а після натискання кнопки керування перемикається на закриття та відкриття захвату або крокодила.

• Положення повзунка 1 ( кнопка на джойстику не натиснута) - керування циліндром 1.
• Положення повзунка 2 (кнопка на джойстику натиснута) - керування циліндром 2.
