2-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ КОМПЛЕКТ 40л/хв

Склад набору:

• кульковий джойстик з однією кнопкою
• дві лінії довжиною 1 м
• 2-секційний гідравлічний розподільник 40л/хв
• Електромагнітний клапан 6/2 для третьої секції (захват, крокодил)

Виробництво:

Оригінальний продукт бренду Badestnost, символ: 1.25.00.003.1

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісовому господарстві, будівництві та широкому розумінні галузі.

Адаптовано до трактори і машини з відкритою гідросистемою. Відкрита система характеризується тим, що гідравлічний насос запускається при запуску двигуна, а гідророзподільник, коли він не використовується, вільно тече масло від насоса в бак. Насос працює вільно, а масло циркулює між розподільним насосом і баком під низьким тиском.

Набір адаптований до різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, турери, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші гідравлічно керовані пристрої.

Застосування в TUR front навантажувачі:

Ідеально підходить для керування двома секціями в повороті, підйому рами та нахилу лопати, у тракторах, де продуктивність гідравлічного насоса не перевищує 40 л/хв, у тому числі:

Ursus C-330, C-355, C-360, C-385, 912, 914, 1224, 2812, 3512 Zetor 5211, 7211, 5245, 7245, 8011 MF 235, 255 та інші.

Приклад застосування:

Керування двома незалежно працюючими приводами (фото).

Загальна інформація:

Керування джойстиком має багато переваг, які роблять роботу швидшою, приємнішою та безпечнішою. Джойстик означає, перш за все, більш комфортне, зручне і точне управління машиною. Встановлення джойстика всередині кабіни та викидання розподільника назовні зберігає кабіну чистою та вільною від витоків масла.

Джойстик:

Призначений для механічного керування двома секціями в розподільнику. Він має додаткову кнопку та вихід електричного джгута, що дозволяє використовувати електромагнітний клапан, який керуватиме додатковою третьою секцією, напр. в навантажувач ТУР, крокодил або кипозахват.

Внутрішні елементи конструкції виготовлені з алюмінію, корпус виготовлений з міцного пластику. Італійське виробництво INDEMAR.

Кабелі:

• Довжина кабелів в комплекті: 1 м
• Різьби з боку розподільника: корпус кабелю M16x1.5, кабель кабелю M6x1
• З боку джойстика кулька діаметром 14 мм

Вироблено в Польщі для Hydrolider Polska.

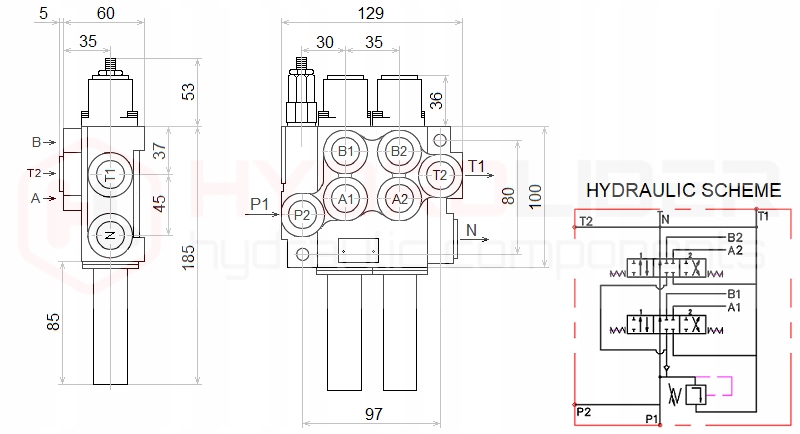

ДВОСЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК:

Максимальний потік до 40 л/хв. Контроль односторонніх і двосторонніх циліндрів. Рекомендується керувати розподільником за допомогою кабелів і джойстика.

Болгарське виробництво Badestnost.

Керування:

Обидва повзунки мають три положення (1 - 0 - 2), підпружинені, тобто повертаються в нейтральне положення самостійно, якщо трос ослаб.

• Положення 0 нейтраль (трос ослаблений) циліндр поршневий шток стоїть - масло йде в перелив.
• Робоче положення 1 (трос тягне повзун), шток поршня циліндра висувається.
• Робоче положення 2 (трос штовхає повзун), поршневий шток циліндра втягується

Підключення:

Внутрішня різьба в корпусі: живлення: 1/2''; повернення:1/2''; секції: 3/8''

Кабельне підключення:

• Внутрішня різьба трубки: M16x1,5
• Внутрішня різьба наконечника повзунка: M6x1,5

Діапазон тиску:

• Максимальний тиск подачі: 250 бар
• Максимальна віддача тиск: 50 бар
• Максимальний тиск на секції: 300 бар
• Тиск відкриття переливного клапана зростає пропорційно зі збільшенням витрати: 180 бар при 10 л/хв190 бар при 20 л/хв200 бар при 30 л/хв210 бар при 40 л/хв Точні набори для вимірювання тиску можна знайти в Манометри - вимірювальні набори розділ

Діапазон температур і тип масла:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
• Рідкісне високоякісне масло: LOTOS AGROL BOXOL 26, Високоякісне масло середньої густини: AGRO OIL L-HL 32

СОЛЕНОЇДНИЙ КЛАПАН 6/2 ДЛЯ ТРЕТЄЇ СЕКЦІЇ:

• Максимальний потік до 50л/хв
• Внутрішня різьба в корпусі: BSP 1/2"
• Максимальний тиск: 210бар

Болгарське виробництвоБадестність

Електромагнітний клапан підключений до одного з дві секції в розподільнику, подвоюючи його. 2-позиційний повзунок з електричним керуванням перемикає потік масла від розподільника між двома приводами. У навантажувачі це можуть бути вирівнювальні (відкидні) циліндри та захватні або крокодилові циліндри. На практиці рух джойстика без натиснутої кнопки керує приводом від нахилу, а після натискання кнопки керування перемикається на закриття та відкриття захвату або крокодил.

2-позиційний повзунок на пружині, тобто самостійно повертається в нейтральне положення після відключення живлення котушки.

• Положення повзунка 1 (кнопка на джойстику не натиснута) - управління циліндром 1.
• Положення повзунка 2 (натиснута кнопка на джойстику) - управління циліндром 2.
