​2-секційний електрогідророзподільник 12В з витратою масла 50л/хв з 4-позиційним джойстиком

СКРАВ-МЕТ КОД: [7324]

​Універсальний розподільник, який використовується в різних типах машин, таких як: Cyklops, Tury, навантажувачі, плуги, навантажувачі тощо. Розподільник має запобіжний клапан.

Розподільник ідеально підходить для машин і пристроїв з гідравлічним приводом.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Адаптований підходить для використання в: сільськогосподарських машинах, тракторах, обприскувачах, турах, циклопах, навантажувачах HDS, будівельних машинах, навантажувачах, екскаваторах, підмітальних машинах, промислових машинах та інших.

Болгарський продукт - найвища якість .

Розподільник має запобіжний клапан.

• номінальна напруга: 12В
• потужність: 37 Вт< /li >
• потік масла: 0 - 50 л/хв
• рекомендований рівень фільтрації масла: 10 - 15 µ
< li внутрішній витік:прибл. 18 см³ / хв при 100 бар
• температура масла: від -20°C до +80°C
• температура навколишнього середовища: від -40°C до +60°C
• версія: клапан із литої сталі

​Діапазон тиску:

Максимальний тиск подачі: 250 бар

Максимальний тиск на звороті: 50 бар

Максимальний тиск на секції: 300 бар

Переливний клапан:

• Заводська установка на 175 бар
• Можливість самостійного регулювання, повна зміна обертів на 30 бар.

​Підключення:

• Подача (P) BSP 1/2''
• Повернення (T) BSP 1/2''
• Вихід на секції BSP 3/8''
• Послідовне з'єднання (N) BSP 1/2"

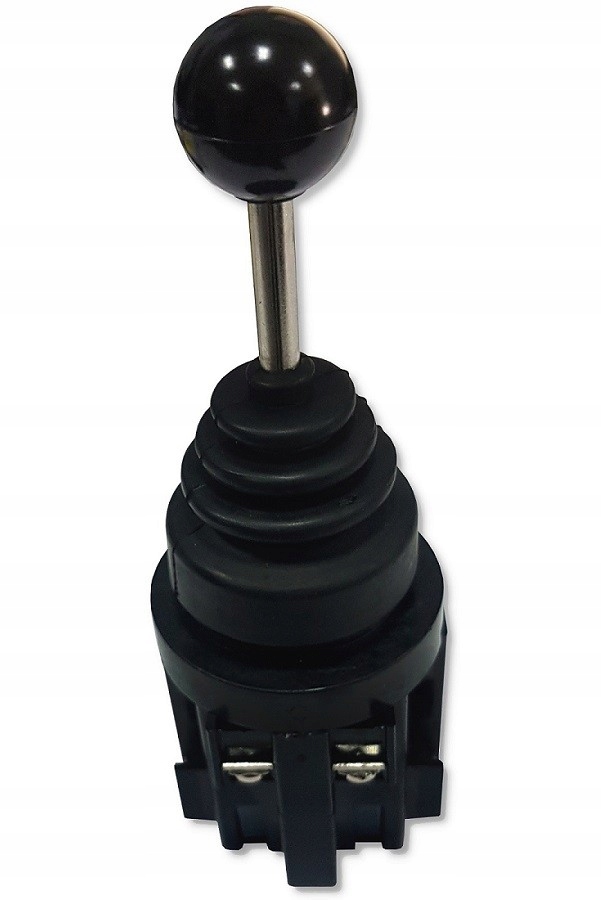

​4-позиційний джойстик електричного маніпулятора

​КОД SKRAW-MET: [0173]

Джойстик із 4 нестабільними положеннями та стабільним середнім положенням.

Якщо контролер відпускає джойстик, він повертається в середнє - нейтральне положення.

Важіль-маніпулятор дозволяє керувати двома секціями в електророзподільнику.

Його можна використовувати в сільське господарство, садівництво, лісове господарство чи будівництво.

КЕРУВАННЯ

Чотирипозиційний важіль

• пружина сама повертається у вертикальне положення
• Нейтральне положення 0 (важіль вертикально) поршневі штоки циліндра нерухомі - масло йде в перелив
• Робоче положення 1 (важіль по діагоналі вперед) поршневий шток першого приводу висувається
• Робоче положення 2 (важіль похило назад) шток поршня першого приводу втягується< /li>
• Робоче положення 3 (важіль встановлено в похилому положенні вліво) шток поршня другого приводу висувається
• Робоче положення 4 (важіль встановлений у похилому положенні вправо) шток поршня другого приводу втягується

Встановлення:

• Призначено для встановлення в Ø отвір 30 мм.
• Встановлення здійснюється шляхом відкручування кульки важеля, відкручування кільця з кришкою, вставлення джойстика в отвір і закріплення кільця та кульки.
• Вони мають гумовий ущільнювальний кожух, який захищає від пилу, води та стійкий до масла.

​

Технічні характеристики:

Кількість позицій: 4

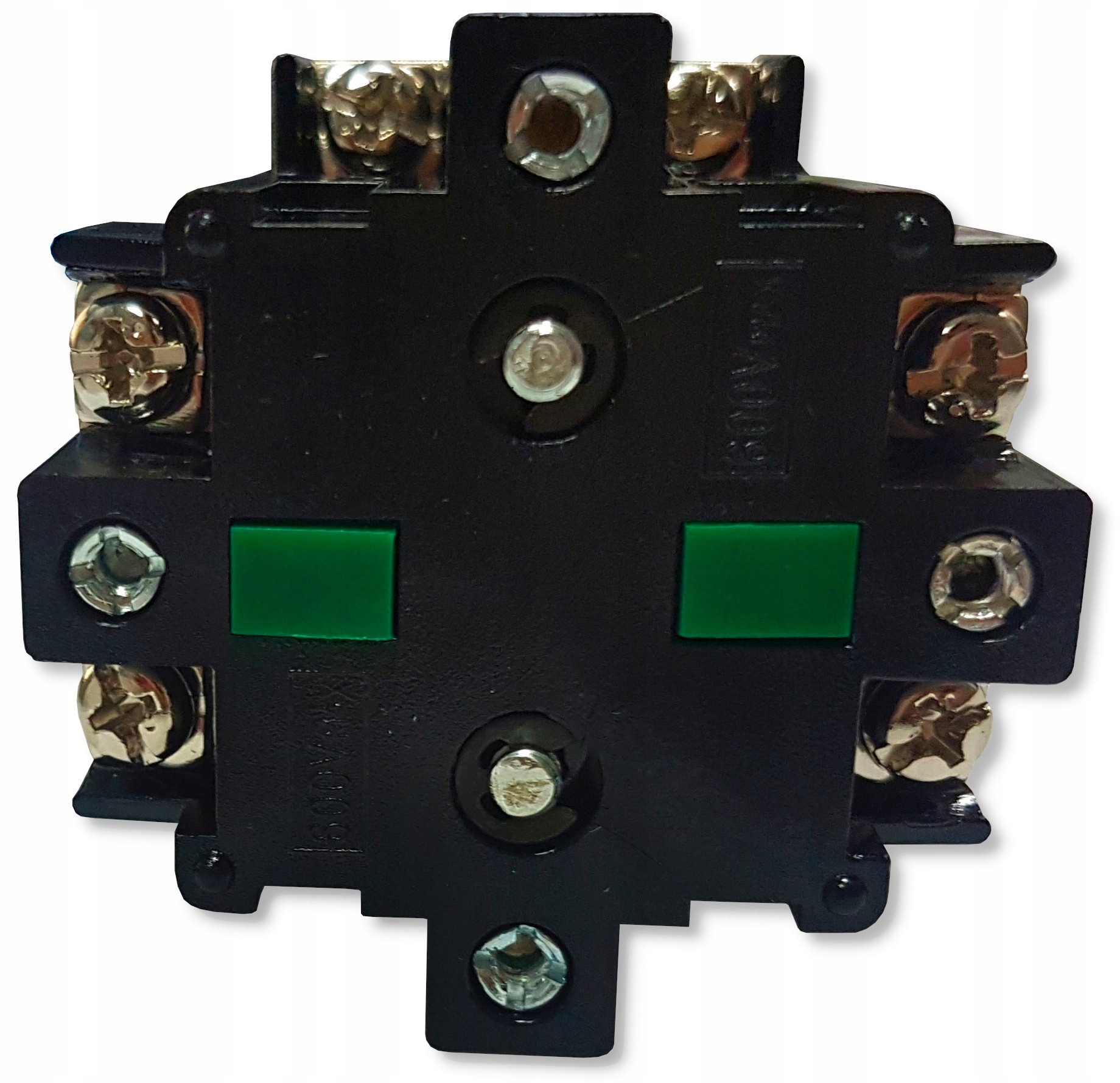

Контактні блоки: 4 x NO

Розміри: 51 x 55 x 146 мм

Випробувальна напруга: 2,2 кВ

• Навантажувальна здатність контактів змінного струму : 6 A / 250 В (з резистивним навантаженням)
• Навантажувальна здатність контакту постійного струму: 2,2 A / 110 В (з резистивним навантаженням)

Мін. опір ізоляції: 100 МОм

• Механічна довговічність: 5*1050 циклів
• Електричний довговічність: 5*1050 циклів

Робоча температура: від -20°C до 50°C

Дія методу: моностабільний

Матеріал важеля: сталь
