3-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ КОМПЛЕКТ 80 л/хв

Склад набору:

• кульковий джойстик із кнопкою
• дві лінії довжиною 2 м (можна змінити на 1 м; 1,5 м; 2,5 м; 3 м)
• 2-секційний гідравлічний розподільник 80л/хв
• Електромагнітний клапан 6/2 90л/хв 12В

Виробництво:

Бадестність, символ: 1.25.10.003

Застосування:

Широко використовується в гідравлічних системах будівництва, сільського господарства та промисловості. Набір адаптований до різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, раунди, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші гідравлічні пристрої. 80 л/хв.

Приклад застосування:

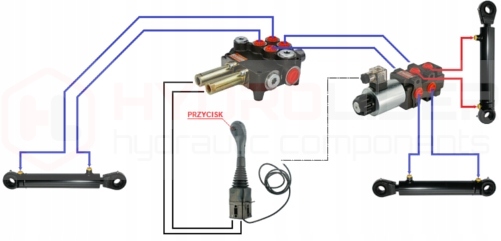

Керування двома незалежно працюючими приводами (фото).

Загальна інформація:

Керування джойстиком має багато переваг, які роблять роботу швидшою, приємнішою та безпечнішою. Джойстик означає, перш за все, більш комфортне, зручне і точне управління машиною. Встановлення джойстика всередині кабіни та викидання розподільника назовні зберігає кабіну чистою та вільною від витоків масла.

Джойстик:

Налаштований для механічного керування двома секціями в розподільнику. Має додаткову кнопку та вихід електричного джгута, що дозволяє в майбутньому використовувати електромагнітний клапан, який буде керувати додатковою третьою секцією, напр. в навантажувач ТУР, крокодил або грейфер. bel.

Внутрішні елементи конструкції виготовлені з алюмінію, корпус виготовлений з міцного пластику. Європейське виробництво NIMCO.

Посилання:

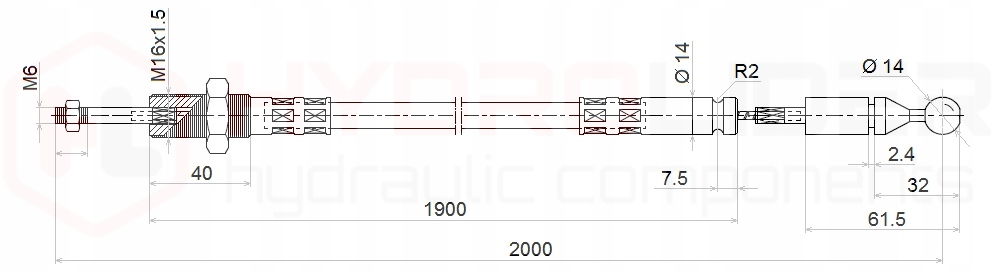

Стандартна довжина кабелів: 2 м (ми надсилаємо їх, якщо клієнт не вкаже інше). Можливість зміни довжини ліній до 1 м; 1,5 м ; 2,5 м ; 3м без зміни ціни комплекту. Різьба з боку розподільника: корпус кабелю M16x1,5, кабельна стяжка M6x1. З боку джойстика кулька діаметром 14 мм. Польське виробництво, виготовлено для Agricola Hydraulic Components.

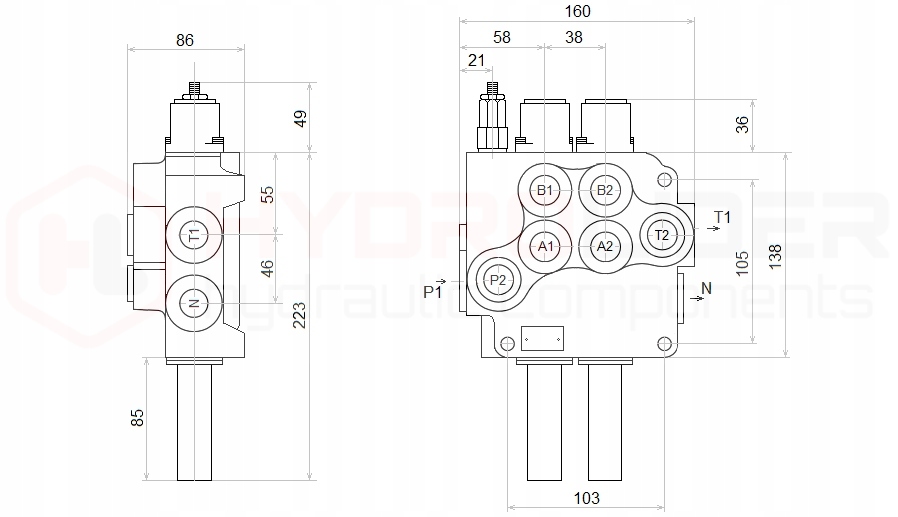

Двосекційний гідравлічний розподільник:

Максимальний потік до 80 л/хв. Контроль односторонніх і двосторонніх циліндрів. Управляти спліттером рекомендується за допомогою мотузок і джойстика. Гарантія: 2 роки

Управління:

Обидва повзуни мають три положення (1 - 0 - 2), підпружинені, тобто самі повертаються в нейтральне положення при ослабленому тросі.

Положення 0 - нейтральне (тросик ослаблений), шток поршня циліндра стоїть - масло йде в перелив. Робоче положення 1 (трос тягне повзун), шток поршня циліндра висувається. Робоче положення 2 (трос штовхає повзун), шток поршня циліндра втягується.

Підключення:

Внутрішня різьба в корпусі: живлення: 1/2'' ; повернення: 3/4''; секції: 1/2''

Кабельні з’єднання:

Внутрішня різьба трубки: M16x1,5 Внутрішня різьба наконечника повзунка: M6x1,5

Діапазон тиску:

Максимальний тиск подачі: 250 бар Максимальний тиск у зворотній лінії: 50 бар Максимальний тиск на секціях: 300 бар

Отвор тиск переливного клапана зростає пропорційно зі збільшенням витрати:

180 бар при 20 л/хв

190 бар при 40 л/хв

200 бар при 60 л/хв

210 бар при 80 л/хв

Набори для точного вимірювання тиску можна знайти в розділі Манометри - вимірювання набори

Температурний діапазон і тип масла:

Допустима температура навколишнього середовища: від -40 C до +60 C Допустима температура масла: -15 C до +80 C Рідке високоякісне масло: LOTOS AGROL BOXOL 26, Середнє за густиною високоякісне масло: AGRO OIL L-HL 32

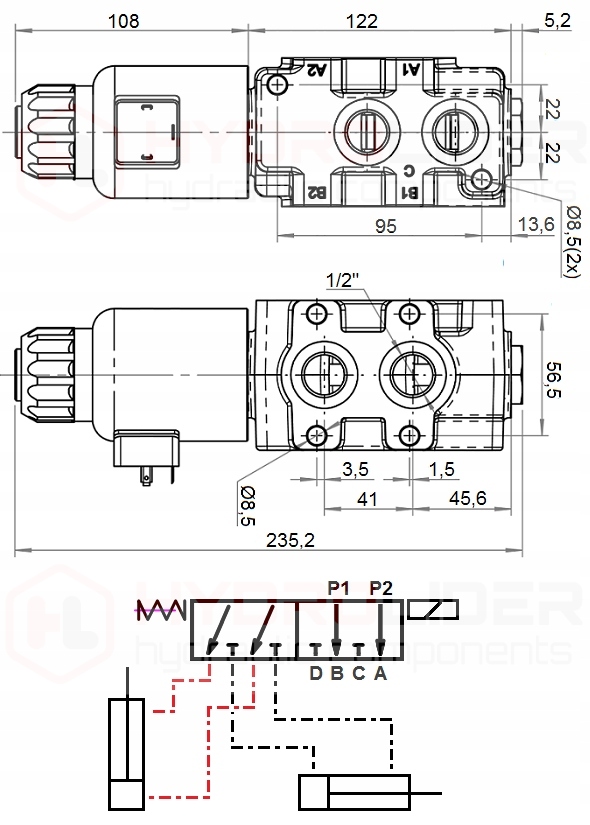

Електромагнітний клапан 6/2 для третьої секції:

Максимальна витрата до 90л/хв Живлення: 12В болгарське виробництво Badestnost, гарантія: 2 роки

Керування:

Двопозиційний повзунок на пружині, тобто повертається в нейтральне положення самостійно після відключення живлення живлення.

Принцип роботи повзунка:

Положення 1 (подача струму на котушку відключена), можна контролювати циліндр №1. Положення 2 (подача струму на котушку відкрита), не можна контролювати циліндр №1, але можна контролювати циліндр №2.

Підключення:

Внутрішнє різьблення в корпусі: Порт з’єднання подачі: 1/2'' Порт з’єднання зворотної лінії: 1/2'' Порти з’єднання секцій: 1/2''

Діапазон тиску:

Максимальний тиск подачі: 210 бар Максимальний тиск у зворотній лінії: 50 бар Максимальний тиск на секціях: 250 бар

Діапазон температур і масло тип:

Допустима температура навколишнього середовища: від -40 C до +60 C Допустима температура масла: від -15 C до +80 C Рідке високоякісне масло: LOTOS AGROL BOXOL 26, Середнє за густиною високоякісне масло: AGRO OIL L-HL 32 Рекомендована фільтрація масла на рівні 10 - 15 µ
