2-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ КОМПЛЕКТ 90 л/хв

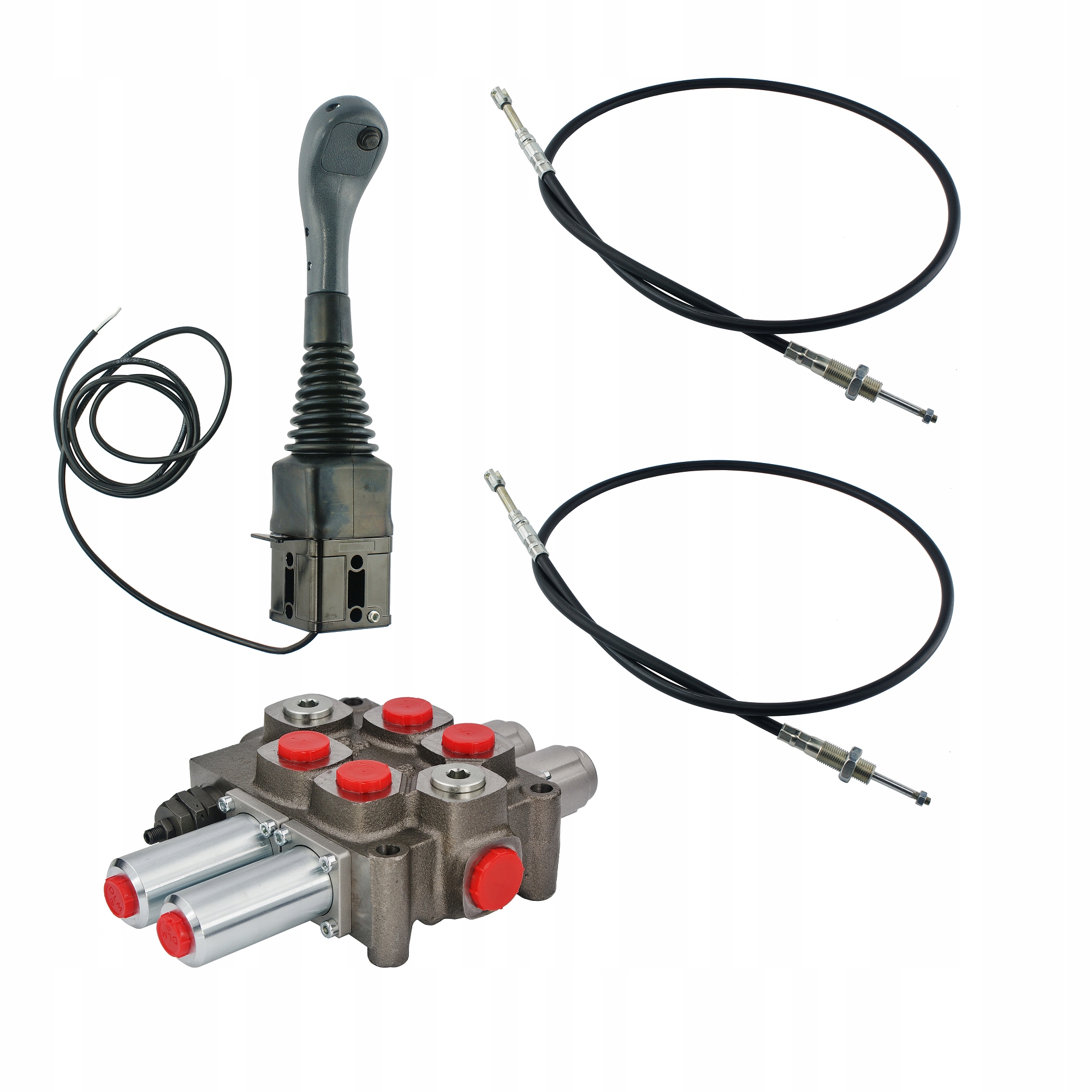

Набір включає:

• вилковий джойстик з однією кнопкою
• два кабелі довжиною 2,5 м
• 2-секційний гідравлічний розподільник 90 л/хв

Виробництво:

Оригінальний продукт марки Galtech, символ: 1.25.23.002.4

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісництві, будівництві та промисловості в широкому розумінні.

Адаптовано до тракторів і машин з відкритою гідравлічною системою. Відкрита система характеризується тим, що гідравлічний насос запускається при запуску двигуна, а гідророзподільник, коли він не використовується, вільно тече масло від насоса в бак. Насос працює вільно, а масло циркулює між розподільним насосом і баком під низьким тиском.

Набір адаптований до різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, турери, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші гідравлічно керовані пристрої.

Застосування в TUR front навантажувачі:

Ідеально підходить для керування двома секціями в повороті, підйому рами та нахилу лопати в тракторах, де потужність гідравлічного насоса не перевищує 90 л/хв.

Приклад застосування:

Керування двома незалежно працюючими приводами (фото).

Загальна інформація:

Керування джойстиком має багато переваг, які роблять роботу швидшою, приємнішою та безпечнішою. Джойстик означає, перш за все, більш комфортне, зручне і точне управління машиною. Встановлення джойстика всередині кабіни та викидання розподільника назовні зберігає кабіну чистою та вільною від витоків масла.

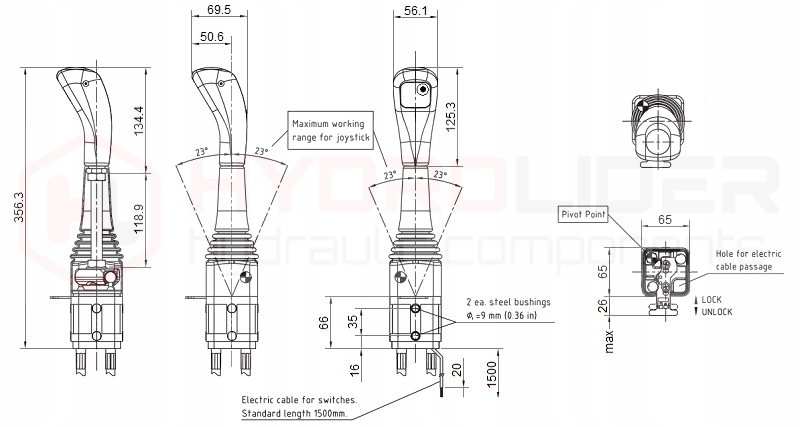

Джойстик:

Призначений для механічного керування двома секціями в розподільнику. Він має додаткову кнопку та вихід електричного джгута, що дозволяє використовувати електромагнітний клапан, який керуватиме додатковою третьою секцією, напр. в навантажувач ТУР, крокодил або кипозахват.

Внутрішні елементи конструкції виготовлені з алюмінію, корпус виготовлений з міцного пластику. Італійське виробництво INDEMAR.

Кабелі:

• Довжина кабелів у комплекті: 2,5 м.
• Різьби на стороні розподільника: корпус кабелю M16x1.5, кабель кабелю M6x1
• З боку джойстика вилки з отвором під штифт 6 мм

Вироблено в Польщі для Hydrolider Poland.

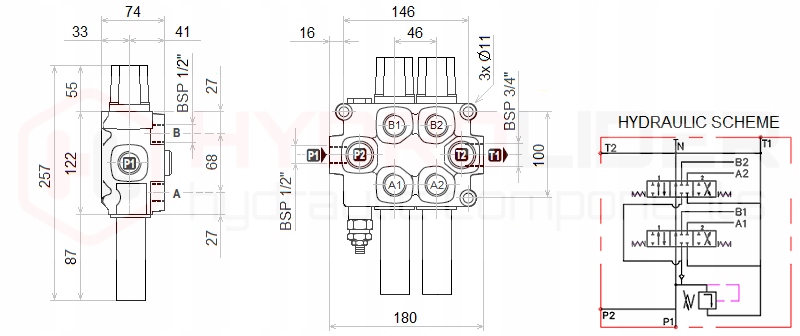

ДВОСЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ РОЗПОДІЛЬНИК:

Призначений для відкритих систем із вільним потоком масла. Максимальний потік до 90 л/хв. Контроль одно- та двосторонніх циліндрів. Рекомендоване управління розподільником за допомогою кабелів і джойстика.

Італійське виробництво Galtech

Керування:

Обидва повзунки мають три положення (1 - 0 - 2), підпружинені, тобто самі повертаються в нейтральне положення, якщо трос ослаб.

• Положення 0 - нейтральне (трос ослаблений), циліндр поршневий шток стоїть - масло переливається.
• Робоче положення 1 (трос тягне повзун), шток поршня циліндра висувається.
• Робоче положення 2 (трос штовхає повзун), поршневий шток циліндра втягується.

З'єднання:

Внутрішня різьба в корпусі: живлення: 1/2''; повернення: 3/4''; секції: 1/2''

Кабельні з’єднання:

• Внутрішня різьба трубки: M16x1,5
• Внутрішня різьба наконечника повзунка: M6x1,5

Діапазон тиску:

• Максимальний тиск на подачі: 250 бар
• Максимальний зворотний тиск: 50 бар
• Максимальний тиск на секціях: 300 бар
• Переливний клапан налаштований на заводі на 175 бар
• Можливість саморегулювання, зміна повного оберту на 30 бар

Температурний діапазон і тип масло:

• Допустима температура навколишнього середовища температура: від -40 С до +60 С
• Допустима температура масла: -15 С до +80 С
• Рідке високоякісне масло: LOTOS AGROL BOXOL 26, Середньогусте високоякісне масло: AGRO OIL L-HL 32
