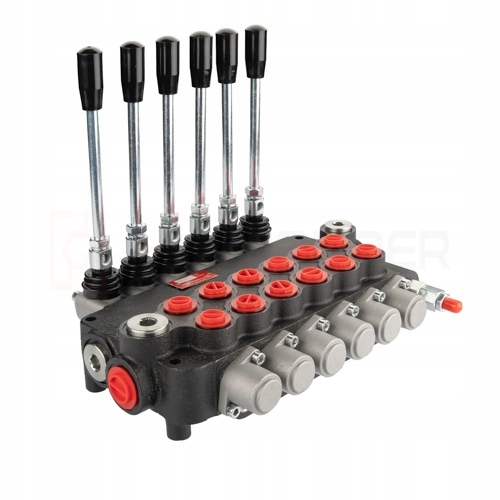

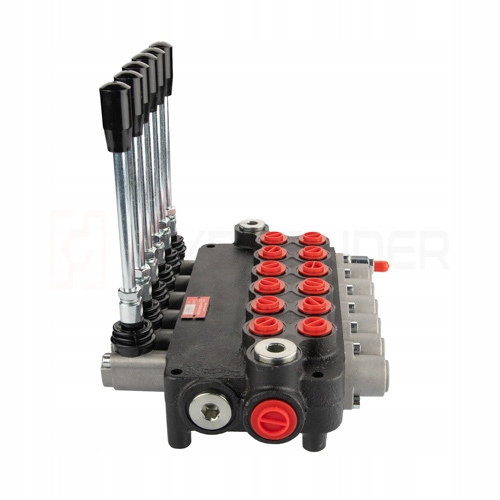

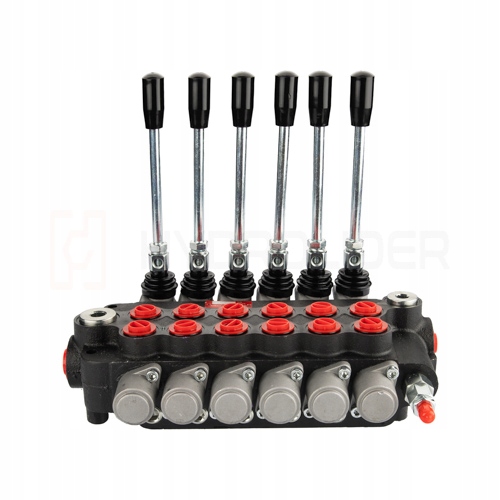

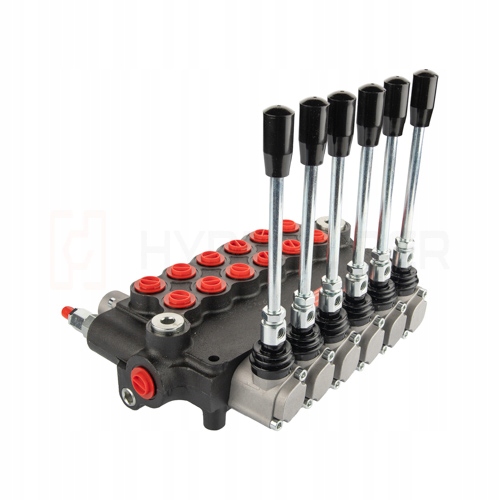

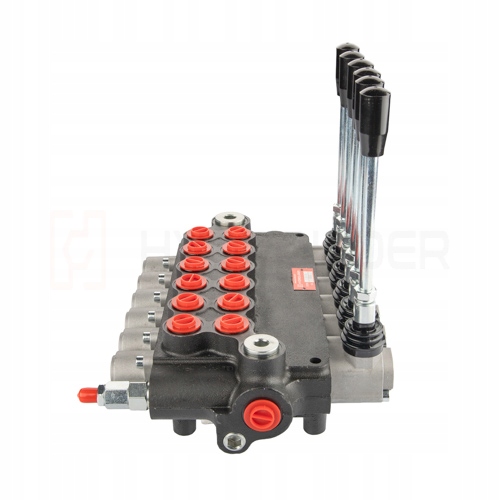

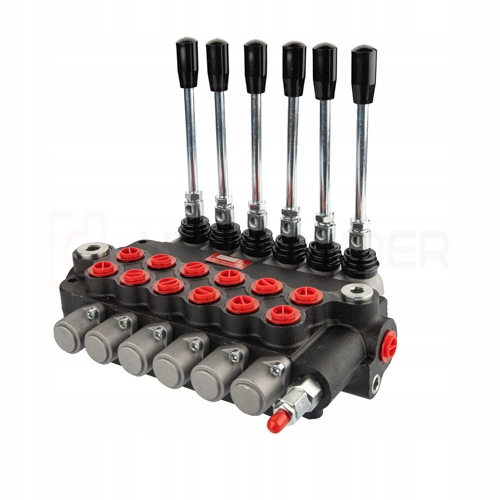

ГІДРАВЛІЧНИЙ РОЗПОДІЛЬНИК 6 СЕКЦІЙНИЙ

З КОМПЛЕКТОМ З'ЄДНАНЬ З ВИХОДОМ M22x1.5 і M18x1.5

Виробництво:

Оригінальний продукт марки Hydrolider, символ: 1.10.11.060.2218

Застосування:

Призначений для керування одно- або двостороннім циліндром. Він має вихід тиску N, необхідний для послідовних з’єднань або для встановлення розподільника як іншого в існуючій системі.

Розподільник призначений для різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, турери, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічним керуванням.

Технічні дані:

• Мінімальний потік: 1 л/хв
• Максимальний потік в комплекті з підключеннями: 50 л/хв
• Керування: односторонній або двосторонній циліндр
• Кількість секцій: 6

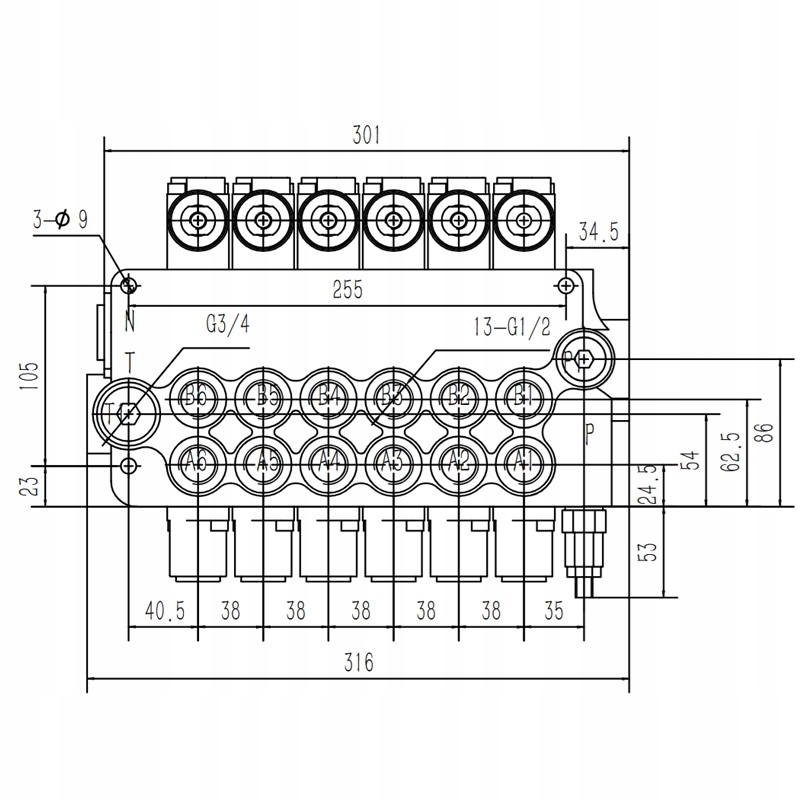

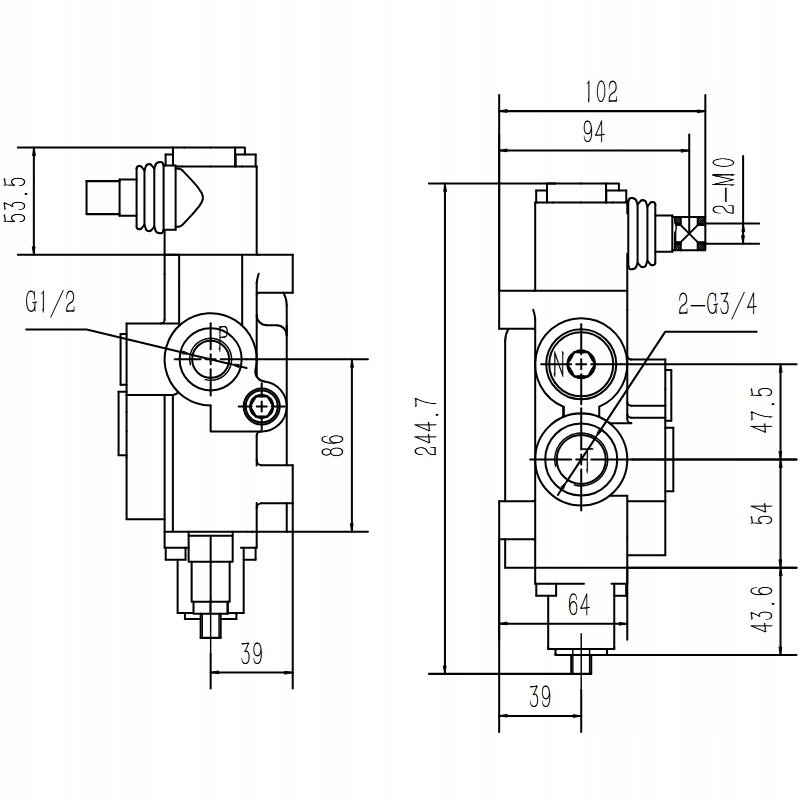

• Різьба в корпусі на підводі [P]: G 1/2"
• Різьба в корпусі на звороті [T]: G 3/4"
• Різьба в корпусі на ділянці [A / B]: G 1/2"
• Різьба в корпусі на виході тиску [N]: G 3/4"

Управління та принцип дії:

Всі трипозиційні важелі (1 - 0 - 2) підпружинені, тобто самі повертаються у вертикаль

• Нейтральне положення 0 (важіль поставлений вертикально), шток поршня циліндра стоїть - масло йде в перелив.
• Робоче положення 1 (важіль поставлений навскіс вперед), поршневий шток циліндра висувається
• Робоче положення 2 (важіль встановлено під кутом назад), поршневий шток циліндра втягується.

Умови експлуатації:

• Підходить для внутрішнього та зовнішнього використання
• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
• Рекомендоване гідравлічне масло на основі мінерального масла, напр. HL 32, HL 46

• Максимальний тиск подачі: 315 бар
• Максимальний тиск у зворотній лінії: 50 бар
• Максимальний тиск на секціях: 300 бар

Заводське налаштування переливного клапана:

Тиск відкриття переливного клапана зростає пропорційно зі збільшенням потоку:

• 170 бар при 20 л/хв
• 180 бар при 40 л/хв
• 185 бар при 50 л/хв

Регулювання клапана overflow:

Набори для точного вимірювання тиску можна знайти на інших наших аукціонах Allegro, які називаються наборами для вимірювання. Перед запуском рекомендується перевірити та встановити відповідний тиск. Можливість саморегулювання, зміна повного оберту на 30 бар.

Набір з'єднань і шлангових з'єднань:

Усі з'єднання, пропоновані в наборі, мають ущільнення NBR, яке забезпечує щільне з'єднання з колектором. З боку гідравлічної лінії з’єднання мають роз’єм 24°, адаптований для шлангів з фітингами DKOL, DKOL-90, DKOL-45 із типовим затискним конусом 24°. З’єднання зі шлангами не потребує додаткової герметизації.

• Вихідна різьба на подачі [P]: M22x1,5
• Вихідна різьба на звороті [T]: M22x1,5
• Вихідна різьба на ділянці [A / B]: M18x1,5
