ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК, 6 СЕКЦІЙ P40

КЕРУЄТЬСЯ ТРЬОХ ДЖОЙСТИКАМИ

Виробництво:

Оригінальний продукт торгової марки Badestnost, символ виробника: 06P40 6xA1+3xJOY; символ: 1.10.00.069

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісництві, будівництві та промисловості в широкому розумінні.

Розподільник адаптований до різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, тури, циклопи, навантажувачі HDS, будівництво машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічним керуванням.

Технічні дані:

Рекомендована витрата масла в системі: 0 - 40 л/хв. Приклад керування: шість приводів подвійної дії.

Можливість послідовного підключення до існуючої системи (потрібна натискна муфта).

Керування:

Всі п'ятипозиційні джойстики (1 - 2 - 0 - 3 - 4), підпружинені, тобто самостійно повертаються у вертикаль:

• Нейтральне положення 0 (джойстик вертикально), поршневі штоки обох приводів стоять - масло йде в перелив.
• Робоче положення 1 (важіль джойстика похило вперед) шток поршня першого приводу висувається.
• Робоче положення 2 (важіль джойстика встановлено в діагональному положенні назад) шток поршня першого приводу втягується.
• Робоче положення 3 (важіль джойстика встановлено в діагональне положення ліворуч) шток поршня другого приводу висувається.
• Робоче положення 4 (важіль джойстика поставлено в косе положення вправо), шток поршня другого приводу втягується.

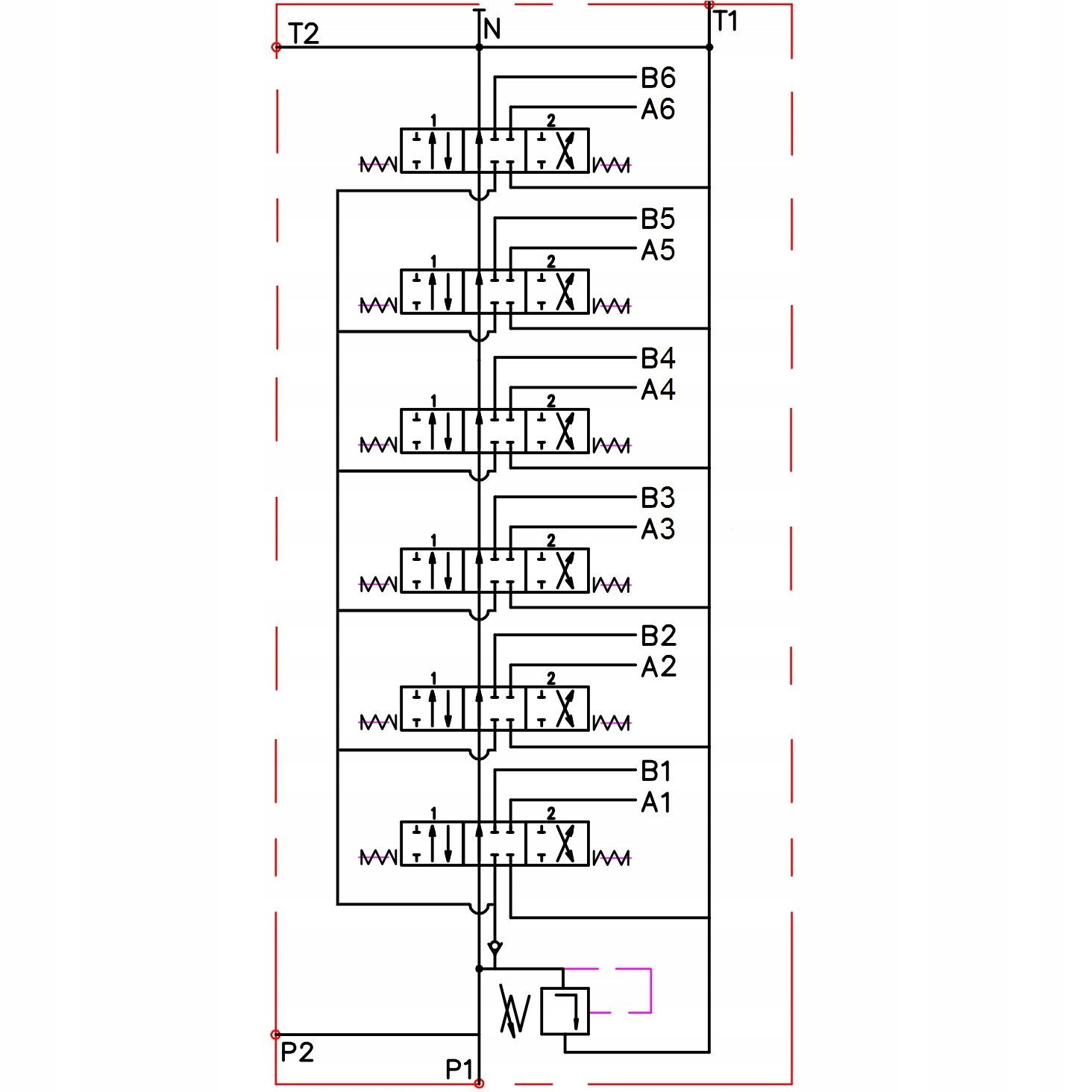

З правого боку гідравлічна схема пропонованого розподільника:

Підключення:

• Подача від насоса (P1, P2): BSP 1/2'' внутрішня різьба
• Повернення до резервуара (T1, T2): BSP 1/2'' внутрішня різьба
• Секції (A1, A2, A3, A4, A5, A6, B1, B2, B3, B4, B5, B6): BSP 3/8" внутрішня різьба
• Послідовне з’єднання (N): BSP 1/2" внутрішня різьба

Діапазон тиску:

• Максимальний тиск подачі: 250 бар
• Максимальний тиск у зворотній лінії: 50 бар
• Максимальний тиск на секціях: 300 бар

Тиск відкриття перепускний клапан збільшується пропорційно зі збільшенням витрати:

180 бар при 10 л/хв

190 бар при 20 л/хв

200 бар при 30 л/хв

210 бар при 40 л/хв

Набори для точного вимірювання тиску можна знайти в розділі Манометри - вимірювальні набори

Це рекомендується перевірити та встановити відповідний тиск перед запуском.

Можливість самостійного регулювання, зміна повного оберту на 30 бар.

Типи масла, рекомендовані AGRICOLA:

• Рідша, високоякісна олива: LOTOS AGROL BOXOL 26

Рекомендована температура масла діапазон:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
