2-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ РОЗПОДІЛЬНИК

ОРИГІНАЛ ДЛЯ ФРОНТАЛЬНОГО НАВАНТАЖУВАЧА

Виробництво:

Оригінальний продукт марки Hydrolider, символ: 1.10.33.011

Застосування:

Широко використовується в системах гідравлічні системи в сільському господарстві, садівництві, лісовому господарстві, будівництві та промисловості в широкому розумінні.

Розподільник призначений для керування фронтальним навантажувачем у тракторах Western із відкритою гідравлічною системою, головним чином у тракторах VALTRA, у яких гідравлічна система не обладнана системою LS.

Кабельний розподільник використовується скрізь, де з міркувань безпеки, кращого комфорту керування або необхідності обслуговування чистоти, необхідно встановлювати розподільник поза кабіною. У салоні залишається лише блок керування, напр. джойстик, який підключається до розподільника за допомогою кабелів.

Пристосований для роботи у відкритих системах (SDM), не обладнаних системою LOAD SENSING.

Технічні дані:

• Рекомендована витрата масла в системі: 0 - 80 л/хв.
• Приклад керування: два приводи подвійної дії.

Керування:

Обидва повзунки мають три позиції (1 - 0 - 2), підпружинені, тобто вони повертаються в нейтральне положення, коли ми відпускаємо джойстик. У нейтральному положенні масло йде в перелив, і насос потім розвантажується.

Рекомендується керувати 6-позиційним джойстиком (1 - 2 - 0 - 3 - 4 - 5):

• Нейтральне положення 0 (джойстик встановлено вертикально), поршневі штоки обох приводів нерухомі - масло йде до перелив.
• Робоче положення 1 (важіль) джойстик, встановлений у похилому передньому положенні) шток поршня першого приводу висувається.
• Положення 2 плаваючий із засувкою (важіль встановлений у максимально передньому положенні) поршневий шток першого приводу працює вільно, висувається та втягується вільно під дією сил.
• Робоче положення 3 (важіль джойстика встановлено в похилому положенні назад) шток поршня першого приводу втягується.
• Робоче положення 4 (важіль джойстика встановлено по діагоналі вліво), шток поршня другого приводу висувається.
• Робоче положення 5 (важіль джойстика встановлено по діагоналі праворуч), шток поршня другого приводу втягується.

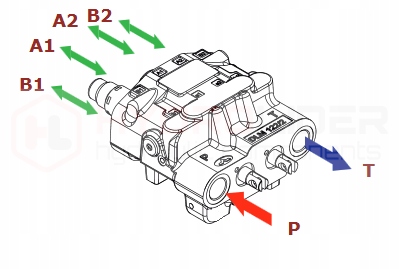

Праворуч гідравлічна схема пропонованого колектора:

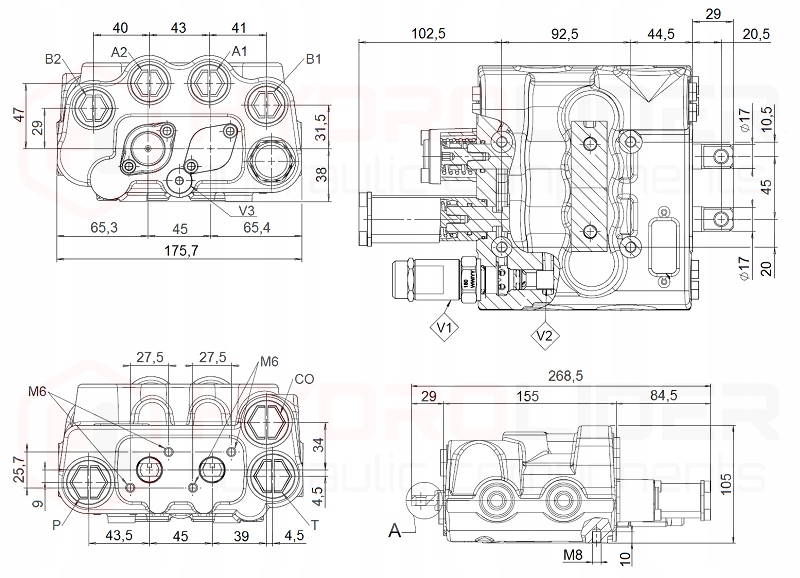

З’єднання:

• Подача від насоса (P1, P2): BSP 3/4'' внутрішня різьба
• Повернення до бака (T1, T2): BSP 3/4'' внутрішня різьба
• Секції (A1, A2, B1, B2): BSP 1/2'' внутрішня різьба

Підключення лінії:

• Внутрішня різьба трубки: M16x1,5
• Внутрішня різьба наконечника повзунка: M6x1,5

Діапазон тиску:

• Максимальний тиск на подачі: 250 бар
• Максимальний тиск на зворотній лінії: 50 бар
• Максимальний тиск на секціях: 300Бар

Переливний клапан налаштований на заводі на 180Бар.

Можливість саморегулювання, зміна повного оберту на 30Бар.

Типи масла, рекомендовані AGRICOLA:

• Рідкіша високоякісна олива: LOTOS AGROL BOXOL 26
• Густіша високоякісна олія: FUCHS AGROFARM HYDRATEC HVI 46

Рекомендований діапазон температури олії:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура олії: від -15 C до +80 C
