Гідравлічний шланг AA 10/1 M18x1.5 L-4000 180Bar
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 494
Приобретая «Рукав гидравлический АА 10/1 М18х1,5 L-4000 180Бар» данный товар из каталога «Гидравлические трубы» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Гідравлічний шланг AA 10/1 M18x1.5, 1-оплітка (1SN), 180 Бар, L-4000 мм
Гнучкі гідравлічні лінії поряд із жорсткими безшовними трубами використовуються в кожній гідравлічній системі для транспортування рідин. Їх великою перевагою є гнучкість, яка дає широкі можливості монтажу та розташування навіть у важкодоступних місцях. У разі пошкодження, несправності або витоку ці кабелі можна легко замінити на нову модель відповідно до конкретних специфікацій.
Кабель на основі гідравлічного шланга North-Fighter відповідає стандартам EN 853 1SN і має привабливу ціну. Це ідеальне рішення для гідравлічних систем з робочим тиском, що не перевищує 180 бар.
Технічні характеристики шланга:
- внутрішній діаметр: 10 мм; 3/8"; тире: -06
- зовнішній діаметр: 16,2 мм
- внутрішній шар: синтетичний каучук
- посилення: 1 оплетка зі сталевого дроту
- зовнішній шар: синтетичний каучук
- робочий тиск: 180 бар
- тиск розриву: 720 Стержень
- радіус вигину: 130 мм
- діапазон температур: -40°C +100°C
- стандарт: EN 853 1SN

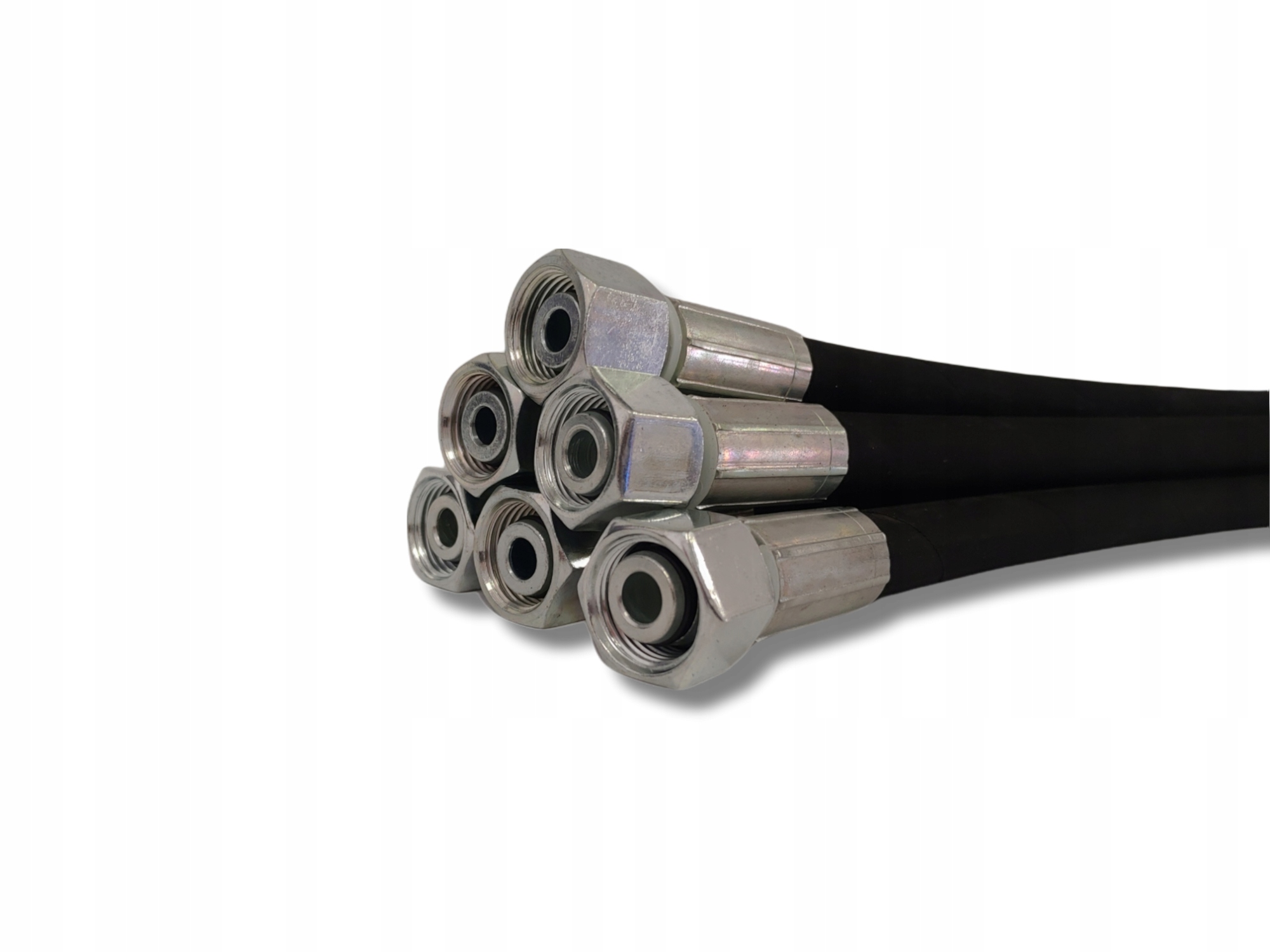

Кабель обтиснутий з обох сторін прямими метричними клемами DKOL з внутрішньою різьбою M18x1,5 12L (гайка).
Технічні характеристики кабелю:
- довжина L - 4000 мм
- кінець 1: DKOL M18x1.5 12L
- кінець 2: DKOL M18x1.5 12L
Усі наші гідравлічні лінії очищаються на відповідній стадії виробництва, тому користувач може бути впевнений в отриманні виробу, готового до встановлення та тривалої експлуатації!
Щоб мати можливість визначити значення потоку заданого розміру шланга, ви повинні скористатися відповідною таблицею (див. навпроти).
Дані вибираються залежно від типу труби:
- лінія тиску (подача)
- лінія всмоктування або повернення
Щоб визначити відповідний діаметр гідравлічного шланга, знадобиться лінійка, один кінець з яких застосовується до значення потоку (ліва лінійка), інший – до значення швидкості потоку (праворуч linjika) залежно від місця використання кабелю.
Лінії швидкості потоку мають діапазони значень, які залежать від індивідуальних характеристик системи.
Для визначення найкращих параметрів , слід вибрати середнє значення із заданого діапазону, округливши розмір кабелю до повного розміру вище зазначеного.
Під час проектування та вибору кабелів для даної системи також слід звернути увагу на:
- кут скручування кінців, це стосується наступних типів кабелів: коліно:коліно, вушко : вушко, ліктьове вушко
- вибір відповідного типу наконечника в залежності від розташування та робочого положення кабелю
- вибір радіуса вигину шланга
- уникнення скручування шланга під час монтажу, яке може призвести до раннього знос
- належний захист кабелю від передчасного зносу.
