Mixing set with hydraulic clutch BPS 966 AP, two parts with ARV 362 rotary valve, AFRISO APH 15-7/130

• maximum temperature: 90 ° C
• Maximum pressure: 6 bar
• power: kw
• з'єднання з боку інсталяції: gw g¾ "
• з'єднання з боку котла: g1"
• циркуляція 1: arv 362 Percelick, KVS 6,3 м³/год
• kvs 6.3 mдил. afriso aph 160

Застосування

Змішувальні набори з гідравлічною муфтою BPS використовуються для з'єднання джерела тепла з двома частинами опалювальної системи відповідно до PN-EN 12828. Вони можуть бути використані для підключення радіаторної системи, заряджаючи резервуар з гарячою утилітою або площиною (наприклад, підлога). Гідравлічний у встановленні, що є частиною наборів, забезпечує розділення насосних ланцюгів - циркуляцію насоса джерела тепла та насосних ланцюгів нагрівання. Це дозволяє забезпечити належні гідравлічні умови циркуляційних насосів шляхом врівноваження потоків. Це гарантує плавну роботу джерел встановлення та тепла та збільшує термін дії циркуляційних насосів. Зчеплення, завдяки своїй структурі та властивостям, також допомагає у вентиляції та розділенні домішок, які можна видалити за допомогою зливного клапана. Ще однією функцією зчеплення також може бути підвищення температури води, що повертається до джерела тепла. Набори змішування BPS можна встановити в встановленні зчеплення в горизонтальному або вертикальному положенні. Потрібно лише звернути увагу на те, що похилі фільтри переселенців спрямовані вниз, щоб вони могли їх очистити.

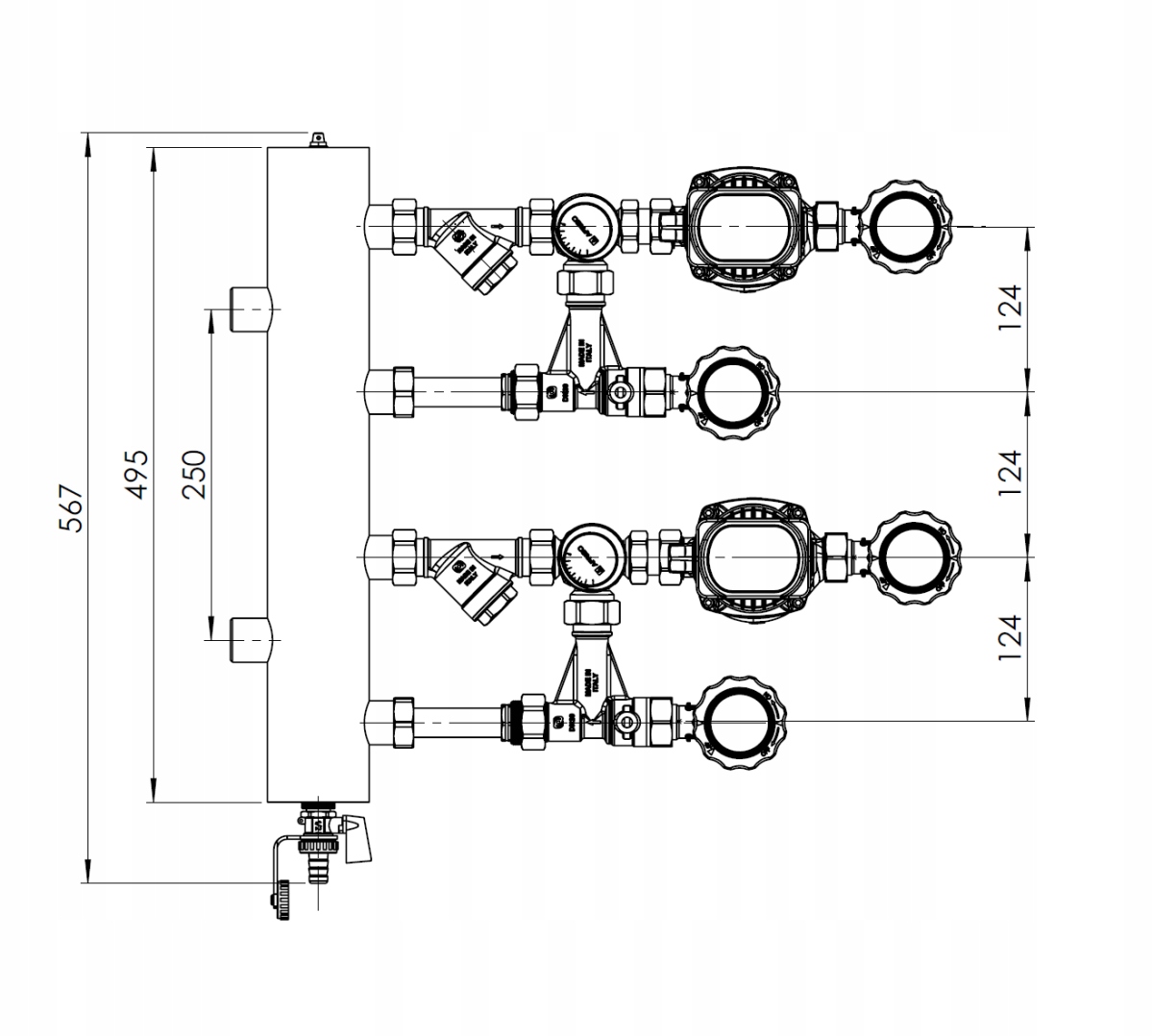

Конструкція

bps змішувальних наборів - це готові частини установки, що складаються з гідравлічного зчеплення та двох членів для підключення прийому установок. Зчеплення може бути підключений до живлення приймачів безпосередньо (без змішувального клапана), з термостатичним змішуванням клапана ATM або ARV Proclick змішувального клапана. Учасники оснащені насосом та необхідними арматурою, такими як сітчасті фільтри, зворотні клапани, термометри та закриті клапани. Зчеплення оснащений обертовим стоком і підйомним клапаном та ручним вентиляційним отвором. Набір з боку джерела тепла має зовнішні нитки G1 "під плоским ущільненням. З боку установки встановлені закриті клапани з внутрішньою ниткою Gcome.

Технічні характеристики

• З'єднання з джерела тепла G1 "
• З'єднання від встановлення GW GW"
• Потік через зчеплення макс.
• Концентрація гліколю Макс 50%
• Ручний вентиляційний отвір, G1/2 "
• Клапан повороту та перемикання клапана, g1/2"
• Термометри Ø40 мм, Ø40 мм, термометри, 0 PN10
• g1 'x gw g¾ ", pn25
• Клапани, що повертаються GW G1", PN10
• 1,6 м)
• Клапани змішування Arv 362 Proclick, KVS 6,3 м3/год, PN10
