Готовий комплект гідравлічного перекидання 12В 2,0кВт з ходом 1200 мм

SKRAW MET КОД: [7203]

Виробник: SM-G (SKRAW MET GROUP)

Набір ідеально підходить для самоскидних кузовів у мікроавтобусах, вантажівках, евакуаторах та причепи.

Елементи, що використовуються в комплекті, виготовлені тільки з високоякісних матеріалів, що гарантує тривалу, надійну та безвідмовну роботу самоскидного комплекту.

У комплект входять:

• гідроблок (насос 12В 2,0 кВт, бак 11л, дистанційне керування)
• гідропривід 5-ступінчастий, хід 1200 мм, вантажопідйомність до 10т
• 2x кріплення приводу Φ40 мм
• гідравлічний шланг 1,5 м довжиною
• ніпель з'єднання агрегату зі шлангом

Повний комплект готовий для роботи.

Польський гідроциліндр з ходом 1200 мм з розеткою

Виробник: Skraw-Met

Символ: ST-5 1200 10T

________________________________________________________________

Це варто знати, обираючи постачальника приводів

Фотографії та зображення показують лише зовнішній вигляд приводів. Всередині приховані найважливіші елементи, які впливають на якість і правильну роботу приводу протягом тривалого часу (посилені ущільнювачі, сальник, шток поршня і високоякісна труба). Усі наші приводи забезпечують найвищу якість цих елементів. Вибираючи товар із нашого асортименту, ви робите вдалий і мудрий вибір, а товари походять від польської фабрики.

SKRAWMETє багаторічним лідером у виробництві актуаторів. Завдяки своєму досвіду використовує лише посилені ущільнювачі польського виробництва, що забезпечує найвищу якість на ринку та надійність протягом багатьох років!

У нашому на інших аукціонах ви знайдете посилені ущільнювачі як ремонтний комплект для цього приводу.

___________________________________________________________

Завдяки структурі з 5 подовжувачами привод ідеально підходить для автомобілі/машини з перекиданням ЗАДНЬОГО боку- з невеликим нижнім кліренсом транспортного засобу, причепа або високим карданним валом.

Можливо придбати люльку, що дозволяє для перекидання на 3 сторони (ззаду та з боків).

Привід встановлюється в причепах, вантажівках та спеціалізованих транспортних засобах доставки.

Гідроциліндр ідеально підходить для гідравлічного приводу машин і пристроїв.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Посилене виконання, максимальна вантажопідйомність 10 тонн.

Слово про телескопи

Телескопічні циліндри складаються з кількох послідовно розширених сегментів - хромованих циліндричних гільз. Це дозволяє збільшити подовження приводу порівняно з його загальною довжиною в складеному стані.

Телескопи є приводами односторонньої дії. Подовження починається з подачі гідравлічного масла під тиском. Повернення приводу відбувається завдяки дії розподільника, який скидає тиск із системи - падіння відбувається під дією сили тяжіння, найчастіше під впливом ваги вантажного ящика.

Щоб запобігти пошкодженню захисту рукава, спричиненому надмірним тиском під час максимального висування приводу, слід використовувати захист (мотузковий, гідравлічний або електричний запірний клапан).

Колодязь- вибраний привод, розташований у центрі конструкції, забезпечує кут нахилу вантажного ящика від40 до 45 градусів.

Залежно від типу вантажу, який транспортується, ви можете вибрати цей кут самостійно – наведена нижче таблиця може бути корисною:

ТАБЛИЦЯ ВИБОРУ ТЕЛЕСКОПІЧНОГО ПРИВОДУ

(ТАБЛИЦЯ ХІДУ, НЕОБХІДНОГО ДЛЯ НАХИЛУ ПРИЧЕПА НА БАЖАНИЙ КУТ°)

DP - відстань між кріпленням циліндра та петлями причепа в [мм] ( DP = 1 /2S )

a ° - кут нахилу кузова причепа

C - хід приводу в мм

S = DP*2

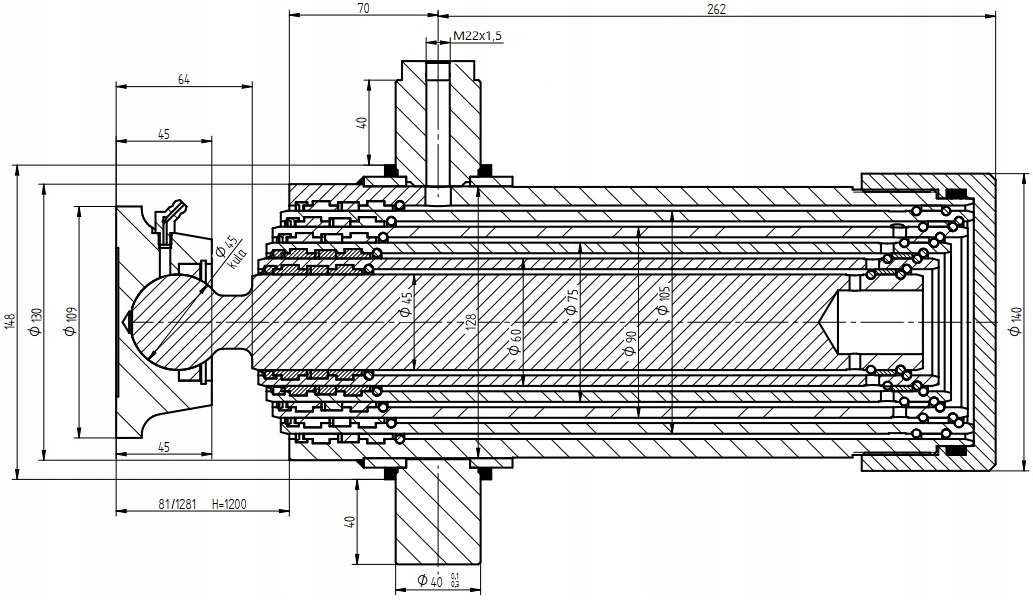

Технічні характеристики:

5-ступінчастий привод

• Привід встановлено на монтажні шпильки Φ40 мм
• Довжина приводу у складеному стані: 413 мм
• Хід поршня: 1200 мм
• Загальна довжина циліндра в розкладеному стані: 1613 мм
• b>
• Діаметр кулінатора: 128 мм
• Масляне підключення, внутрішня різьба: M22x1. 5

Максимальна швидкість. поршневий шток: 0,5 м/с

Початковий тиск: 0,5 МПа

Максимальний робочий тиск: 160 бар

Потреба в маслі: 5,7 л

Допустима температура навколишнього середовища: від -40 до +60 ℃

Допустима температура масла: від -15 до +80 ℃

Тип сальника: з різьбленням, угвинченим у трубу

Поршневий шток: хромована

Тип рідини: гідравлічна олива на основі мінерального масла

Гніздо фі 45 мм

Гніздо призначене для приводів, що використовуються в причепах, автомобілях, причепах, сільськогосподарських машинах з самоскидом.

Технічні характеристики:

• Гніздо для м'яча діаметром 45 мм.
• Висота гнізда 45 мм.

Кріпиться двома втулками та стопорним кільцем.

Гніздо змащене каламиткою,

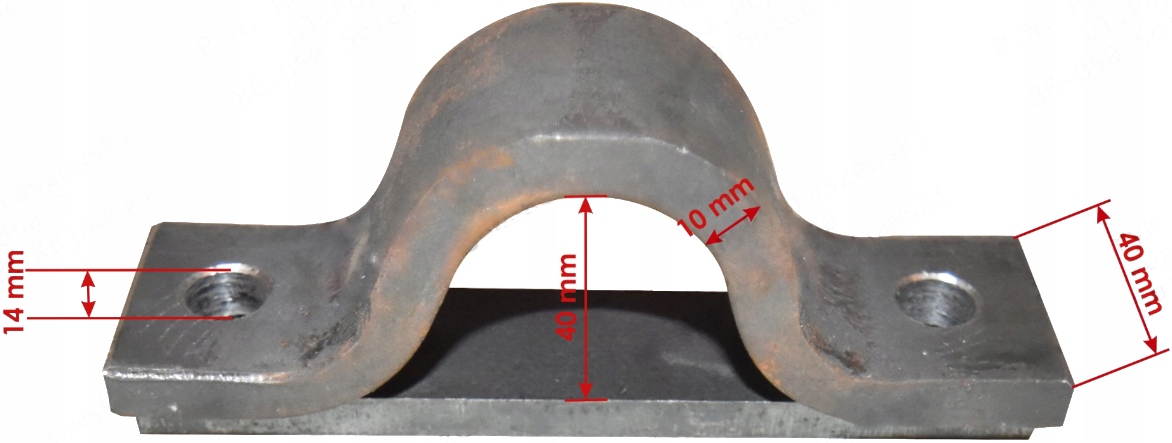

Кріплення приводу Fi 40

Надійне кріплення.

Використовується для кріплення приводів або люльки до рами автомобільного причепа за допомогою гвинтів або може бути звареним.

Технічні характеристики:

Ширина отвору 40 мм,

Діаметр монтажного отвору 14 мм,

Кріплення складається з двох елементів.

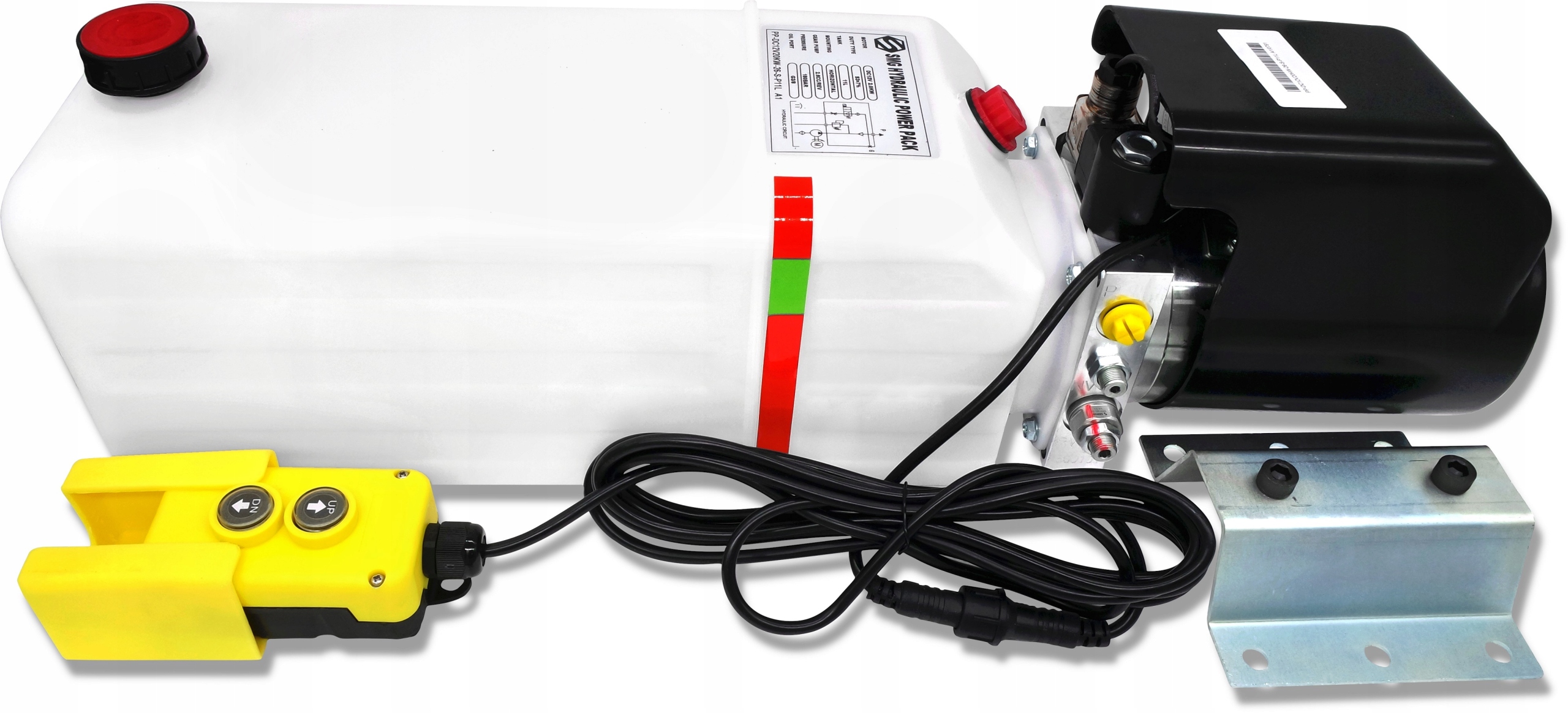

Гідравлічний агрегат 12 В 2,0 кВт

Виробник: SM-G (SKRAW MET GROUP)

Дозволяє керувати приводом простої дії.

Під під впливом тиску, привід висувається та втягується за допомогою сил гравітації та піднятої ваги.

Пристрій укомплектований і готовий до роботи, просто підключіть кабелі та залийте масло. Рекомендована безперервна робота не більше 3 хвилин, перезапуск після 5 хвилин відпочинку.

Застосування:

Агрегат ідеально підходить для машин і пристроїв з електричним приводом.

Може використовуватися в сільському господарстві, садівництві, лісництві та будівництві.

Пристосований для роботи при розвантаженні кузова в причепах, самоскидах, гідропакетах, перегонах, підйомниках, вантажних платформах, автопідйомниках, кранах, сільськогосподарські та промислові машини..

Технічні характеристики:

• Потужність двигуна: 2,0 кВт
• Електрична напруга: 12 В< /li >
• Ємність масляного бака: 11 л
• Максимальний робочий тиск: 180 бар
• Потужність насоса: 2,6 см3/оберт, у цьому наборі від 7 л/хв до 12 л/хв
• Внутрішня різьба підключення: 3/8 "
• Переливний клапан (запобіжний): ТАК

Розміри:

• Одиниця довжина: 650 мм
• Довжина резервуара: 440 мм
• Ширина блоку: 170 мм< /li>
• Ширина резервуара: 170 мм
• Висота блоку: 195 мм
• Висота резервуара (від від основи до кінчика пробки): 205 мм

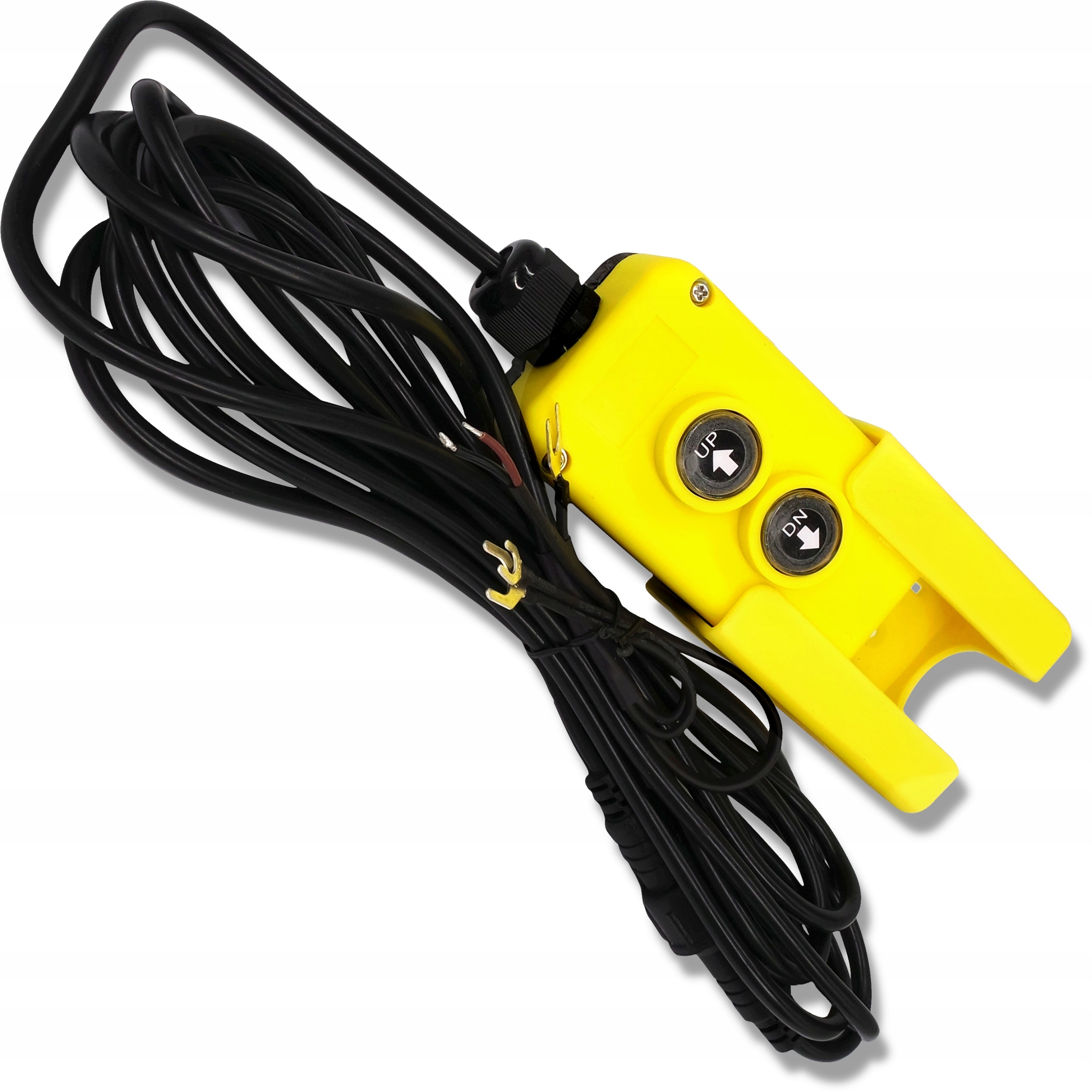

Пульт дистанційного керування з 2 кнопками

Сільна конструкція

Це спеціальний пульт дистанційного керування з двома кнопками, який використовується переважно в гідравлічних агрегатах, що працюють від 12 В / 24 В .

Обладнаний монтажною кишенею, яку за потреби можна прикріпити за допомогою двох отворів діаметром 5 мм.

На задній частині пульта також є магніти, завдяки яким пульт можна прикріпити до металевих елементів.

Крім того, пульт управління містить кабель довжиною приблизно 4,4 м з 3-контактним штекером, що загвинчується.

Усі елементи виготовлені тільки з міцного, високоякісного матеріалів.

Пристрій включає:

• насос
• електродвигун
• сполучну пластину
• резервуар
• контролер

Пристрій також має пластикову кришку двигуна та монтажний набір.

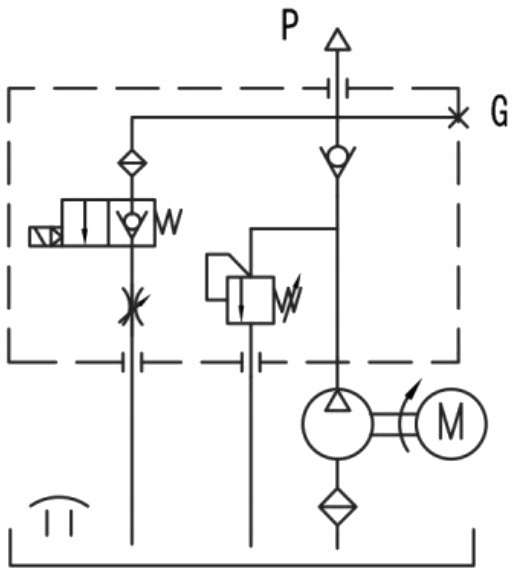

На кожному блоці приклеєна схема робота гідравлічної системи.

_________________________________________________________________

Агрегат укомплектований, готовий до роботи, просто підключіть кабелі та залийте масло. Рекомендована безперервна робота не більше 3 хвилин, перезапуск після 5 хвилин відпочинку.

Колір пульта дистанційного керування залежить від поточної поставки.

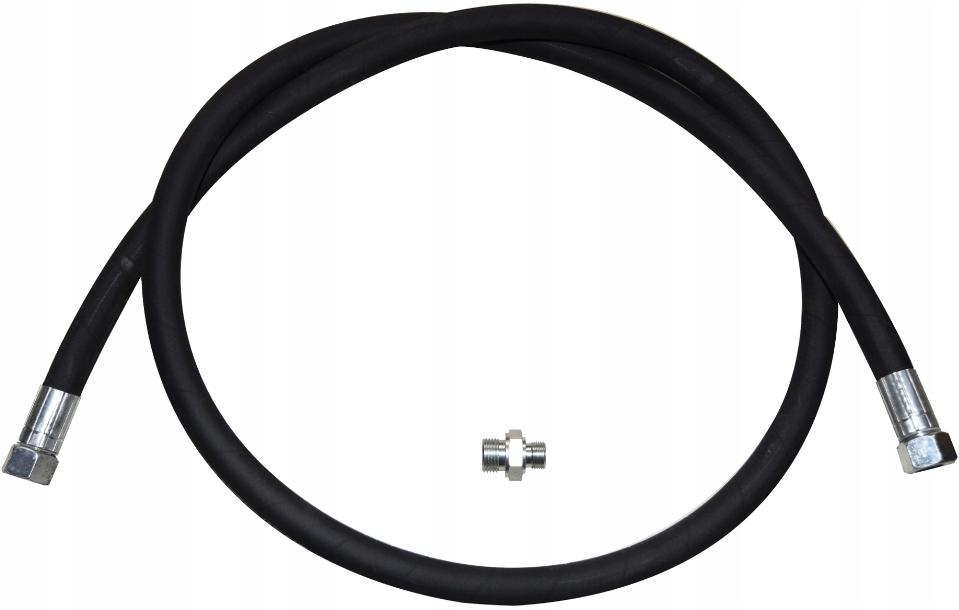

Кований гідравлічний шланг з ніпелями

Тип: АА 13\2\1500

Шланг армований двома оплітками, гнучкий і стійкий до погодних умов.

Застосування:

Гідравлічні шланги ідеально підходять для машин і пристроїв з гідравлічним приводом. Їх можна використовувати в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Напірні гідравлічні лінії самоущільнюються після затягування. Вони використовуються для підключення окремих компонентів гідравлічних систем, зокрема: приводів, розподільників, баків і двигунів.

Завдяки своїй універсальності його можна використовувати в будь-якій системі з максимальним тиском масла 275 бар і потік до 80 л/хв. Він призначений для внутрішнього та зовнішнього використання.

Технічні характеристики:

Тип фітингів: AA (гайки прямі з внутрішньою різьбою з двох сторін)

• Внутрішній діаметр проходу : DN13 = 13 мм
• Зовнішній діаметр шланга: 21,2 мм (+/- 0,3 мм)
• Кількість обплетень: 2
• Довжина кабелю з затискачами: 1500 мм
• Максимальний тиск: 275 бар
• Максимальний потік: 80 л/хв

Шланг обжатий і готовий до встановлення.

Умовні позначення символів:

• + Джерело живлення (позитивний потенціал), підключене безпосередньо до батареї
• - Джерело живлення (негативний потенціал) , підключений безпосередньо до батареї
• A - порт підключення (G3/8")
• B - регулювання швидкості спуску
• b>
• C - регулювання тиску масла
