Готовий бездротовий гідравлічний перекидний комплект з насосним агрегатом, гідроциліндром з ходом 520 мм + люлька з петлями

SKRAW MET CODE: [7244]

Набір ідеально підходить для перекидних кузовів легкових автомобілів, фургонів і вантажівок, але також може використовуватися в двоколісних причепах для садів, двоколісних автомобільних причепах та інших кузовах довжиною до 2 м.

В комплект входить:

• гідроагрегат, насос з приводом 12В 2,0 кВт, бак 11л, пульт. [0274]
• гідравлічний циліндр з ходом 520 мм, 2-ступеневе подовження + люлька [2623]
• Гніздо [0179]i Захист (цвях) [0186]
• гідравлічний шланг, поперечний переріз шланга адаптований для належної роботи набору. [2373]
• кабельний ніпель G3/8" - M22" [1409]
• Бездротовий пульт дистанційного керування [ 0290]
• набір задніх петель чайові [0384]

Повний набір готовий до роботи.

Елементи, що використовуються в наборі, гарантують тривалий час і надійна робота гідроагрегату.

Гідроциліндр ЦИЛІНДР ПРИЧІПНИЙ ПОРШЕНЬ Д-35 + КОЛЮСКА

Виробник: СМ-Г

Символ: СТ-2.520-00 Д-35

Гідравлічний циліндр односторонньої дії.

Гідроциліндр ідеально підходить для машин і пристроїв з гідравлічним приводом.

Основне застосування цього циліндра — причіп D-35 , де два таких приводи дозволяють перекидати набік.

Також використовується для ремонту та виробництва причепів із подібними характеристиками (наприклад, D-47).

Він також можна використовувати в сільському господарстві та плодівництві, лісовому господарстві та будівництві.

Слово про телескопи

Телескопічні циліндри складаються з кількох послідовно розширених сегментів - хромованих циліндричних гільз. Це дозволяє збільшити подовження приводу порівняно з його загальною довжиною в складеному стані.

Телескопи є приводами односторонньої дії. Подовження починається з подачі гідравлічного масла під тиском. Повернення приводу відбувається завдяки дії розподільника, який скидає тиск із системи - падіння відбувається під дією сили тяжіння, найчастіше під впливом ваги вантажного ящика.

Щоб запобігти пошкодженню захисту рукава, спричиненому надмірним тиском під час максимального висування приводу, слід використовувати захист (мотузковий, гідравлічний або електричний запірний клапан).

Колодязь- вибраний привід, розташований у центрі конструкції, забезпечує кут нахилу вантажного ящика від 40 до 45 градусів

Ви можете вибрати це залежно від типу товару нахиляйтеся самостійно - таблиця нижче може бути корисною:

ТАБЛИЦЯ ВИБОРУ ТЕЛЕСКОПІЧНОГО ПРИВОДУ

(ТАБЛИЦЯ ХОДУ, НЕОБХІДНОГО ДЛЯ НАХИЛУ ПРИЧЕПА НА БАЖАНИЙ КУТ°)

DP - відстань між кріпленням циліндра та петлями причепа в [мм] ( DP = 1/2S )

a° — кут нахилу кузова причепа

C - хід приводу в мм

S = DP*2

___

T — Сила штовхання

БАР — Тиск

Технічні характеристики:

• Кількість ступенів: два
• Довжина актуатора в складеному стані 437 мм,
• Хід поршня 520 мм,
• Загальна довжина циліндра після розкладання 957 мм,
• Діаметр першого поршневого штока 60 мм,
• Діаметр другого поршневого штока 75 мм,
• Зовнішній діаметр привод 95 мм,
• Гідравлічне з'єднання M22*1,5

Макс. поршневий шток: 0,5 м/с

Початковий тиск: 0,5 МПа

Максимальний робочий тиск: 160 бар

Потреба в маслі: 2 л

Допустима температура навколишнього середовища від -40℃ до +60℃

Допустима температура масла від -15 ℃ до +80 ℃

Тип сальника: з різьбою, що вкручується в трубу

Поршневий шток: хромований

Тип рідини: гідравлічна олива на основі мінерального масла

Гніздо FI 52 мм для гідроприводу

Гніздо призначене для приводів, що використовуються в причепах, автомобілях, причепах, сільськогосподарських машинах з самоскидом.

Може використовуватися в сільське господарство та садівництво, лісове господарство, будівництво та промисловість у широкому розумінні.

Технічні характеристики:

• Кульова розетка діаметром 52 мм
• Розетка має 1 отвір для закріплення (цвях)

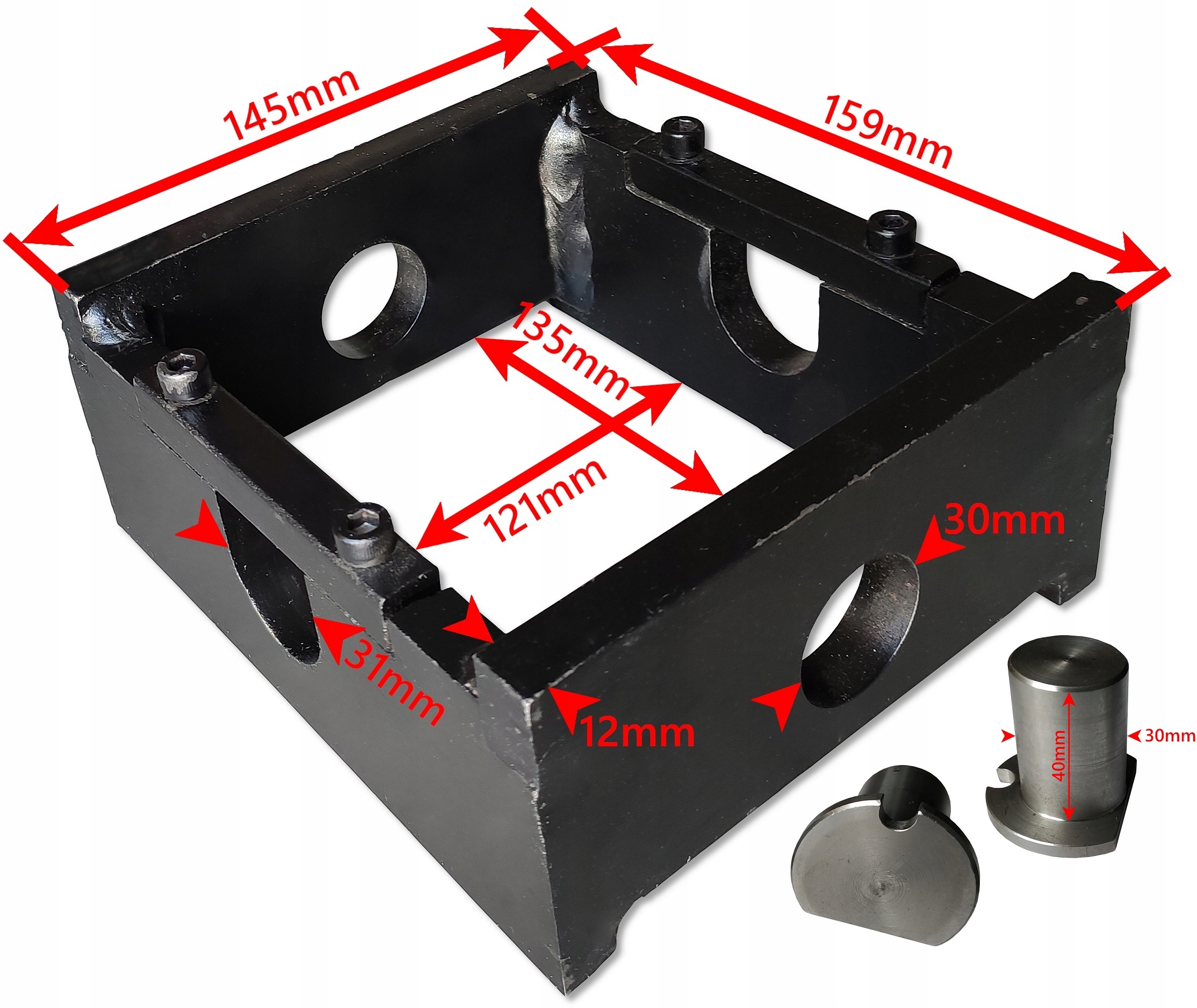

Встановлення приводу (підставки) двома штифтами

Опора міцно виготовлена, гнізда для кріплення приводу посилені, привід закріплений гвинтами з шестигранником.

Кріплення є використовується в причепах D35 і D47.

Використовуючи кріплення з приводом, ви можете досягти тристороннього перекидання причепа.

Литка підходить для вибраних приводів у нашій пропозиції.

Технічні характеристики:

h1>

Внутрішня ширина: 135 мм x 122 мм.

Гідравлічний блок 12 В 2,0 кВт

Виробник: SM-G (SKRAW MET GROUP)

Дозволяє керувати приводом простої дії.

Під під впливом тиску, привід висувається та втягується за допомогою сил гравітації та піднятої ваги.

Пристрій укомплектований і готовий до роботи, просто підключіть кабелі та залийте масло. Рекомендована безперервна робота не більше 3 хвилин, перезапуск після 5 хвилин відпочинку.

Застосування:

Агрегат ідеально підходить для машин і пристроїв з електричним приводом.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Пристосований для роботи при розвантаженні вантажного боксу в причепах, самоскидах, гідропаках, гонках, підйомниках, вантажних платформах, автопідйомниках, кранах, сільськогосподарські та промислові машини.

Технічні характеристики:

ПУЛЬТ ДИСТАНЦІЙНОГО КЕРУВАННЯ З 2 КНОПКАМИ

Сільна конструкція

Це спеціальний пульт дистанційного керування з двома кнопками, який використовується переважно в гідравлічних агрегатах, що працюють від 12 В / 24 В .

Обладнаний монтажною кишенею, яку за потреби можна прикріпити за допомогою двох отворів діаметром 5 мм.

На задній частині пульта також є магніти, завдяки яким пульт можна прикріпити до металевих елементів.

Крім того, пульт управління містить кабель довжиною приблизно 4,4 м з гвинтовим 3-контактним штекером.

Усі елементи виготовлені тільки з міцного матеріалу. , високоякісні матеріали.

До кожного блоку приєднана робоча схема гідравлічної системи.

Набір включає:

• насос
• електродвигун
• з'єднувальна пластина
• бак
• контролер

Пристрій також має пластикову кришку двигуна та монтажний комплект.

Бездротовий радіопульт дистанційного керування 12В або 24В, 2-кнопковий (двофункціональний), вгору-вниз

Пульт дистанційного керування використовується для гідравлічних силових агрегатів і подібних пристроїв, таких як лебідки або вантажні ліфти.

У набір входить:

• бездротовий пульт дистанційного керування + кришка пульта дистанційного керування
• приймач
• шнурок
• батарея 9 В< /li>

Набір також містить інструкцію з експлуатації/складання англійською мовою.

Технічні характеристики:

• напруга: 12В / 24В
• радіус дії: до 50 м
• корпус: ПВХ + захисна силіконова кришка
• живлення: батарея 9 В
• розміри пульта дистанційного керування: 150 x 80 x 34 мм
• розміри приймач: 60 x 44 x 23 мм
• довжина кабелю: 215 мм

Може працювати взаємозамінно з оригінальний дротовий пульт в блоці живлення

h2>

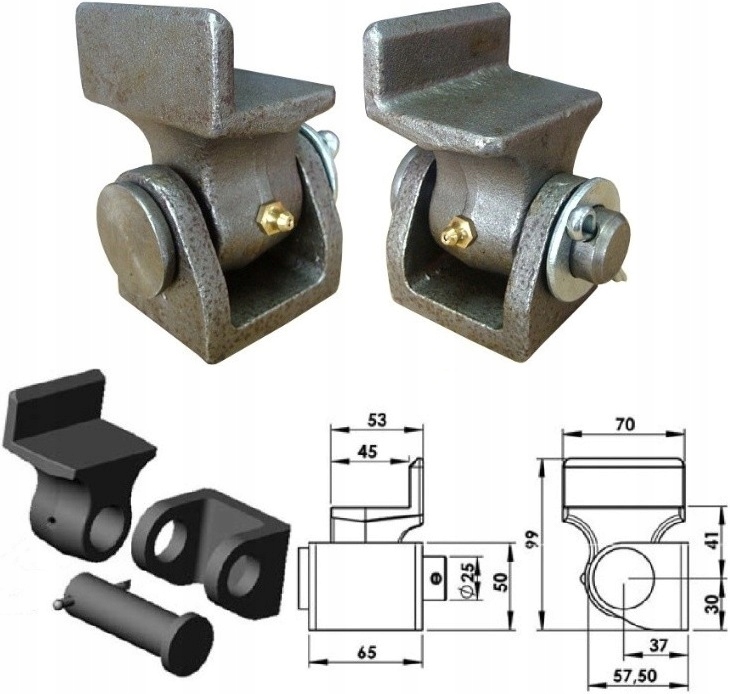

1 комплект (2 штуки) петлі для заднього перекидання вантажного боксу причепа-самоскида

Технічні характеристики:

Зварювальний матеріал

Висока якість товар

Умовні позначення символів:

• + Джерело живлення (позитивний потенціал), підключене безпосередньо до батареї
• - Джерело живлення (негативний потенціал) , підключений безпосередньо до батареї
• A - порт підключення (G3/8")
• B - регулювання швидкості спуску
• b>
• C - регулювання тиску масла

Увага! Фотографії є ​​ілюстративними, товар може дещо відрізнятися візуально в залежності від поставки, але це не впливає на його параметри та технічні характеристики!
