Польський гідроциліндр з ходом 1600 мм з люлькою та розеткою

СКРАВ-МЕТ КОД: [0026]

Виробник: Skraw-Met

Символ: ST4MF 1600-00

___________________________________________________________________________

Це варто знати, обираючи постачальника приводів

Фотографії та зображення показують лише зовнішній вигляд приводів. Всередині приховані найважливіші елементи, які впливають на якість і правильну роботу приводу протягом тривалого часу (посилені ущільнення, сальник, шатун і високоякісна труба). Усі наші приводи забезпечують найвищу якість цих елементів. Вибираючи товар із нашого асортименту, ви робите вдалий і мудрий вибір, а товари походять від польської фабрики.

SKRAWMETє багаторічним лідером у виробництві актуаторів. Завдяки своєму досвіду використовує лише армовані ущільнення польського виробництва, що забезпечує найвищу якість на ринку та надійність протягом багатьох років!

У нашому на інших аукціонах ви знайдете посилені ущільнення як ремонтний набір для цього приводу.

_____________________________________________________________________

Привід встановлюється в причепи та спеціальна техніка.

Завдяки своїй конструкції використовується в причепах-самоскидах з тристороннім перекиданням (ззаду та збоку), типу:

• URSUS
• METALFACH
• WARFAMA
• METALTECH

Гідравлічний циліндр ідеально підходить для машин і пристроїв з гідравлічним приводом. Його можна використовувати в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Максимальна вантажопідйомність 12 ТОНН

Слово про телескопи

Телескопічні циліндри складаються з кількох послідовно витягнутих сегментів - хромованих циліндричних гільз. Це дозволяє збільшити подовження приводу порівняно з його загальною довжиною в складеному стані.

Телескопи єприводами односторонньої дії. Подовження починається з подачі гідравлічного масла під тиском. Повернення приводу відбувається внаслідок дії розподільника, який скидає тиск із системи - падіння відбувається під дією сили тяжіння, найчастіше під впливом ваги вантажного ящика.

Щоб запобігти пошкодженню захисту рукава, спричиненому надмірним тиском під час максимального висування приводу, слід використовувати захисний пристрій (мотузковий, гідравлічний або електричний запірний клапан).

Правильно підібраний привід, розташований у центрі конструкції, забезпечує кут нахилу вантажного ящика від 40 до 45 градусів.

Залежно від типу вантажу, який транспортується, ви можете самостійно вибрати цей кут - таблиця нижче може бути корисною:

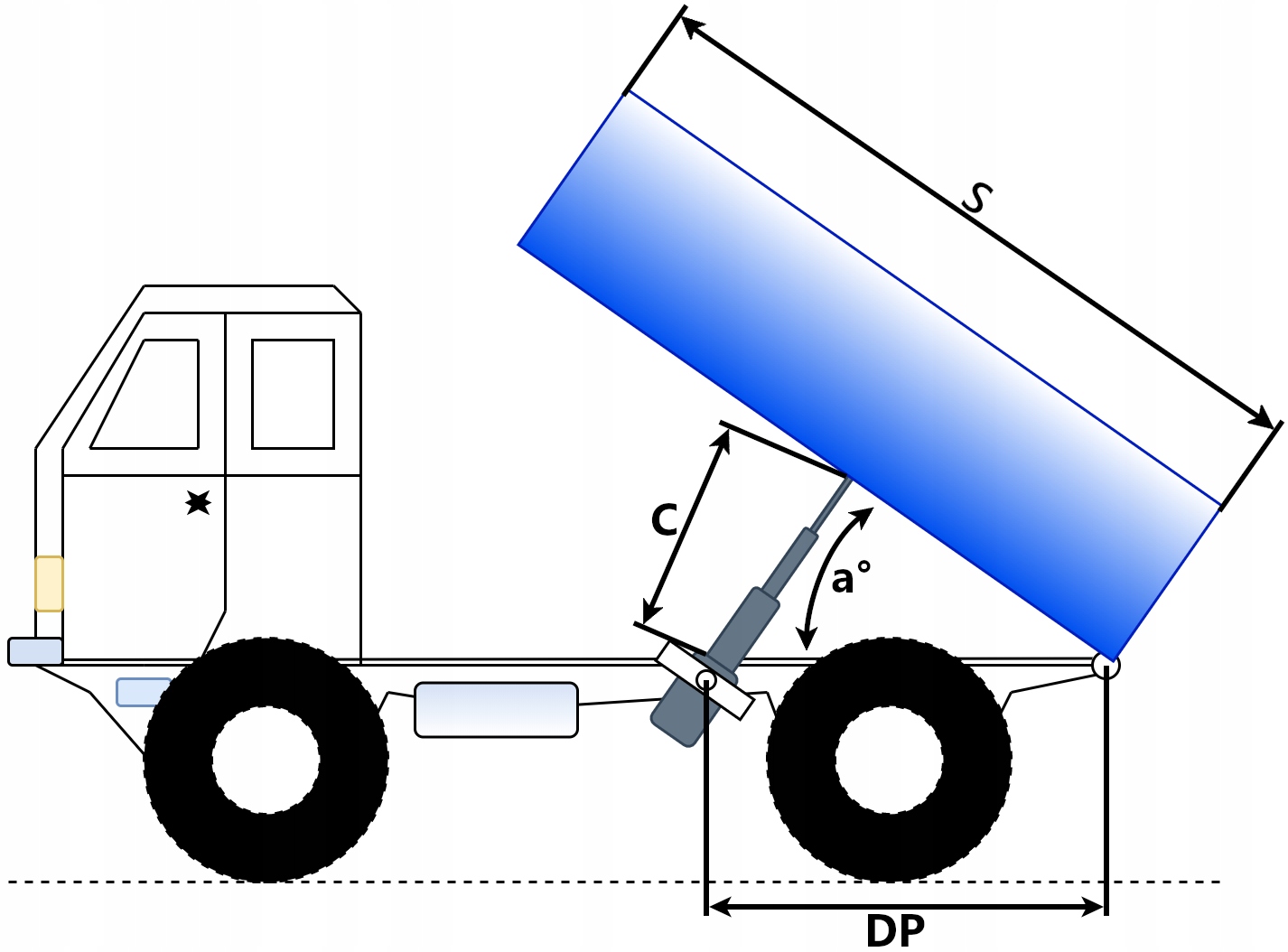

ТАБЛИЦЯ ВИБОРУ ТЕЛЕСКОПІЧНОГО ПРИВОДУ

(ТАБЛИЦЯ ХОДУ, НЕОБХІДНОГО ДЛЯ НАХИЛУ ПРИЧЕПА НА БАЖАНИЙ КУТ°)

DP - відстань між кріпленням циліндра та петлями причепа в [мм] ( DP = 1 /2S )

a ° - кут нахилу кузова причепа

C - хід приводу в мм

S = DP*2

Шановний клієнт!

Наведені параметри є лише теоретичними значеннями. Фактичний результат залежить від багатьох змінних, які впливають на вантажопідйомність приводу.

Для того, щоб привод працював безперебійно протягом тривалого періоду часу, його слід вибрати з резервною потужністю.

Технічні характеристики:

Чотириступінчастий,

• Довжина приводу в неробочому стані 590 мм,
• Хід приводу 1600 мм
• Довжина приводу при повному висуненні 2190 мм,
• li>
• Діаметр кулінатора 150 мм,
• З'єднання масляної труби M22*1,5 внутрішнє,

Масло вимога: 13 літрів

Максимальний робочий тиск: 160 бар

Початковий тиск: 0,5 МПа

Швидкість висування/втягування поршня: 0,5 м/с

Допустима температура навколишнього середовища від -40 до +60 ℃

Допустима температура масла від -15 до +80 ℃

Тип сальник: з різьбленням, що вкручується в трубу

Шток поршня: хромований

Тип рідини: гідравлічне масло на основі мінерального масла

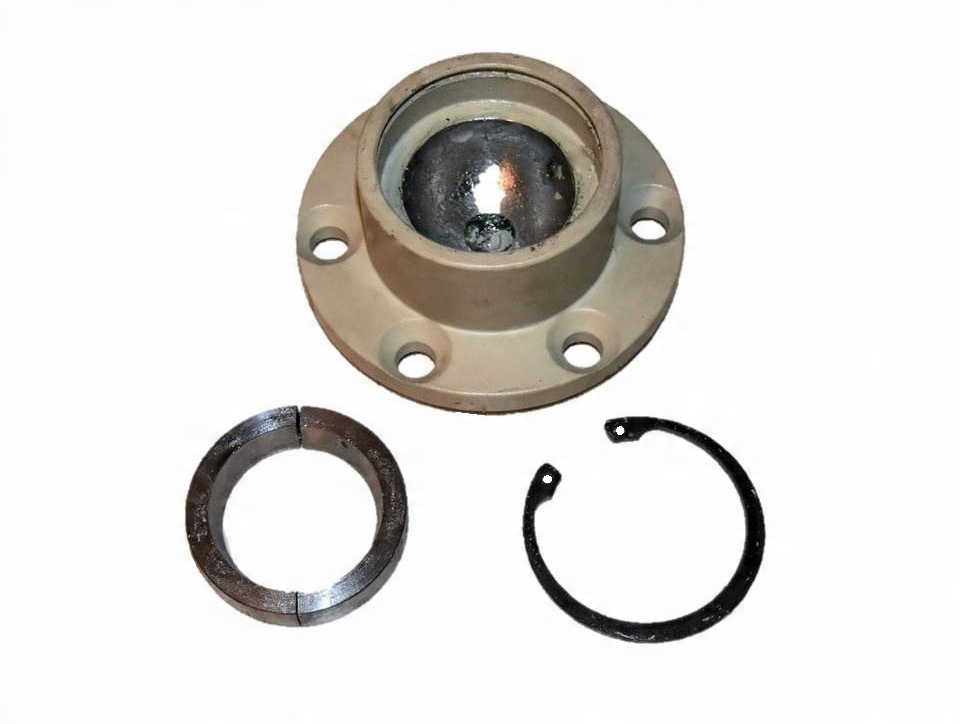

Гніздо Fi 55 мм для гідроциліндра

[0183]

Гніздо призначене для приводів, які використовуються в причепах, автомобілях, трейлерах, с.-г. машини, з наконечником.

Технічні характеристики:

Гніздо для м'яча діаметром 55 мм

Гніздо має 6 отворів, діаметр 13 мм

Найбільша відстань між отворами 108 мм

Відстань між отворами близько 54 мм

Закріплено двома підшипниками плюс кільце сегера

Сидіння змащене каламиткою

Посилена підставка, кріплення приводу.

Опора міцно виготовлена, гнізда для кріплення приводу посилені, привід закріплено гвинтами з внутрішнім шестигранником.

Використовуючи кріплення разом із приводом, тристороннє відкриття можна отримати причіп.

Технічні характеристики:

Вага: 8,5 кг,

Внутр. ширина: 230 мм x 170 мм.
