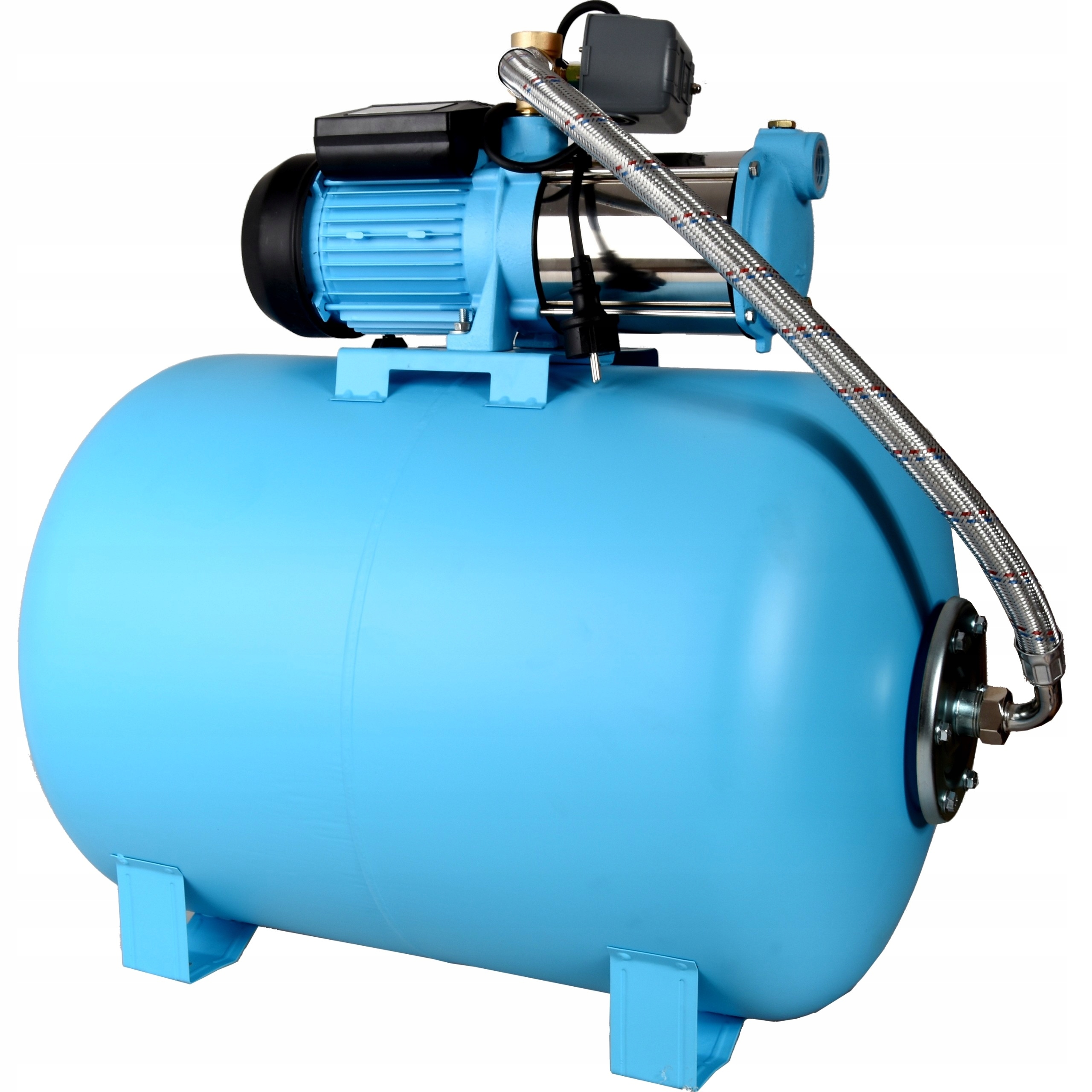

ГІДРОФОРНИЙ НАБІР 100л - НАСОС MAXH 1300 З АКСЕСУАРАМИ + БАК 100л + АНТИВІБРАЦІЙНИЙ ШЛАНГ 70см

МАКС. продуктивність: 100л/хв

Набір включає окремі елементи, такі як:

насос MH 1300 з гідрофорним обладнанням, що включає:

• автоматичне реле тиску - дозволяє легко адаптувати пристрій до індивідуальних потреб користувача в тиску. Виробник налаштував перемикач на налаштування, які найчастіше використовуються.
• манометр - дозволяє постійно контролювати параметри тиску
• п'ятисторонній випускний патрубок - високоякісний виріб із латуні, що забезпечує стабільне з'єднання всіх аксесуарів
• шнур живлення - зі стандартною вилкою, що дозволяє швидко підключити насос до джерела живлення

Кабель живлення - кабелі зі стандартним штекером, що дозволяє швидко підключити насос до джерела живлення.

Антивібраційний шланг - це шланг, що з'єднує насос з баком. Завдяки рухомій гайці його дуже легко встановити.

Бак 100л Гідрофорний бак працює за принципом стиснення повітря. Вода наповнюється резервуаром, де підвищується тиск, і повітря в резервуарі стискається.

Примітка: кріпильні гвинти не включені.

НАСОС MAXH 1300 З ГІДРОФОРНИМИ АКСЕСУАРАМИ ДЛЯ ВОДИ

Багатоступінчастий насос MAXH 1300 використовується для подачі одно- та багатосімейних будинків, ідеально підходить для систем зрошення саду.

Міцний всмоктувальний корпус із нержавіючої сталі INOX забезпечує довговічність конструкцій. Весь набір адаптований для перекачування чистої холодної води, взятої з глибини до 8 м.

Насос використовує 5 робочих коліс, що забезпечує таку високу ефективність.

Насос створює високий тиск (до 4 бар), що призводить до довгого потоку води, напр. із садового шланга, корисний під час роботи в саду або миття автомобіля.

Функція гідрофора полягає в забезпеченні та підтримці належного тиску води в системі водопостачання будівлі.

Насос, адаптований для підвищення тиску в системах водопостачання.

Характеристики та переваги

• Безшумна робота пристрою дозволяє встановити вдома
• Насос оснащений термозахистом
• Надійний
• Здатність до самозакачування після затоплення
• Чудові робочі параметри
• Дуже простий монтаж
• Енергозбереження
• Дуже широкий асортимент застосування
• Електроживлення 230 В
• Незважаючи на великі параметри, насос має дуже компактні розміри

Застосування насоса

• Установки водопостачання, що забезпечують побутовою водою односімейні будинки
• У гідрофорних установках для подачі питної та комунальної води
• У зрошувальних системах
• У малих ферми
• У садівництві
• Для поливу садів, газонів, рослин, дрібних овочевих культур
• У виробничих цехах
• Для водопостачання рекреаційних ділянок

Насос не обов'язково розташовувати на баку. Завдяки можливості розміщення насоса, наприклад, поруч з баком, ми не обмежені в просторі. Це особливо важливо, коли ми маємо обмежену висоту в місці, де буде розташований гідрофор, або впускна/напірна установка знаходиться на різній висоті по відношенню до патрубків у насосі. Отримавши комплект, монтажник може самостійно вирішити, де будуть знаходитися насос і бак. Підключення на або поруч з баком не впливає на роботу гідрофору.

Матеріали:

• Всмоктуючий корпус: чавун
• Корпус насоса: нержавіюча сталь INOX / AISI 304
• Вал: Noryl
• Крильчатка: 5 Noryl робочі колеса
• Консоль: чавун
• Механічний сальник: кераміка / графіт / NBR

Технічні дані:

• Модель: MAXH 1300
• Максимальний підйом: 55 м
• Максимальна продуктивність: 6000 л/год
• Максимальний тиск: 4 бар
• Потужність 1,3 кВт
• Напруга живлення: 1~230 В
• Струм споживання: 6 А
• Вага: 12,5 кг
• Клас намотування: B
• Швидкість обертання двигуна: 2850 об/хв
• Ступінь захисту: IP44
• Режим роботи: постійний
• Максимальна температура рідини: 35°C
• Максимальна температура навколишнього середовища температура: 40°C
• Висота: 15 см
• Ширина: 19 см
• Довжина: 42 см
• Максимальна глибина всмоктування: 8 м
• Всмоктувальний порт: DN25 (1 дюйм)
• Напір порт:DN25 (1")

Насос слід установлювати в місці, захищеному від погодних умов і морозу. Перед першим запуском переконайтеся, що система всмоктування та насос заповнені водою.

Гідрофорний бак 100л

Бак горизонтальний гідрофор об'ємом 100л виготовлений з міцної вуглецевої сталі, покритий антикорозійним лаком, що значно збільшує його термін служби.

Всередині бака знаходиться гумова діафрагма з матеріалу EPDM. Він діє як мембрана, ізолюючи повітря від води в баку. Завдяки цьому бар'єру бак не має прямого контакту з водою, що сприяє його повільнішому зносу та відсутності корозії.

Бачок має ніжки, що дозволяють стабільно розташуватиабо закріпити на стіні, які можна додатково закріпити гумовими накладками.

Бак гідрофору працює за принципом стиснення повітря. Вода заливається в резервуар, де тиск зростає, а повітря в резервуарі стискається.

Технічні дані:

• Мембранний бак: 100 л
• Тип бака: діафрагма
• Орієнтація бака: горизонтальна
• На заводі бак наповнюється повітрям під тиском 1,5 бар
• Максимальний тиск: 6 бар
• Розмір різьби з'єднання: 1"
• Робоча температура: від 0 до +99'C
• Висота: 47 см
• Довжина: 71 см

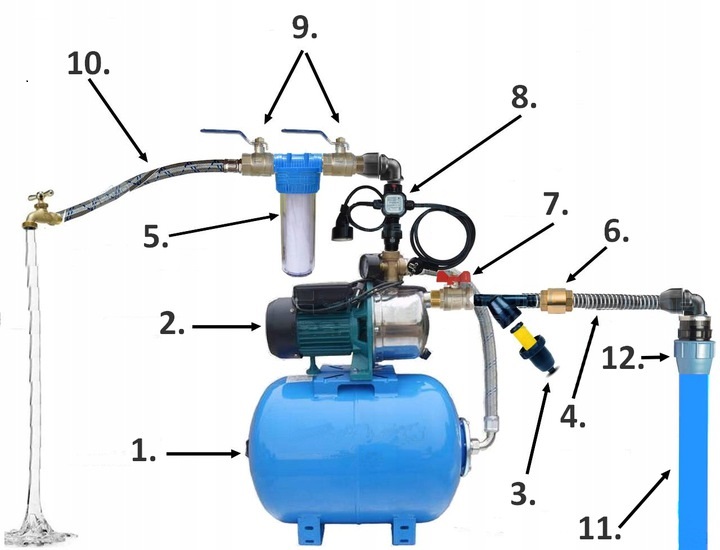

Приклад схеми підключення гідрофорного комплекту:

1. Гідрофорний резервуар

2. Гідрофорний насос

3. Протипісковий фільтр

4. Гнучкий з’єднувальний шланг

5. Фільтр проточної води

6. Зворотний клапан

7. Кульовий кран для води

8. Захист від сухого ходу

9. Кульовий кран для води

10. Антивібраційний шланг

11. ПЕ труба

12. роз'єм PE
