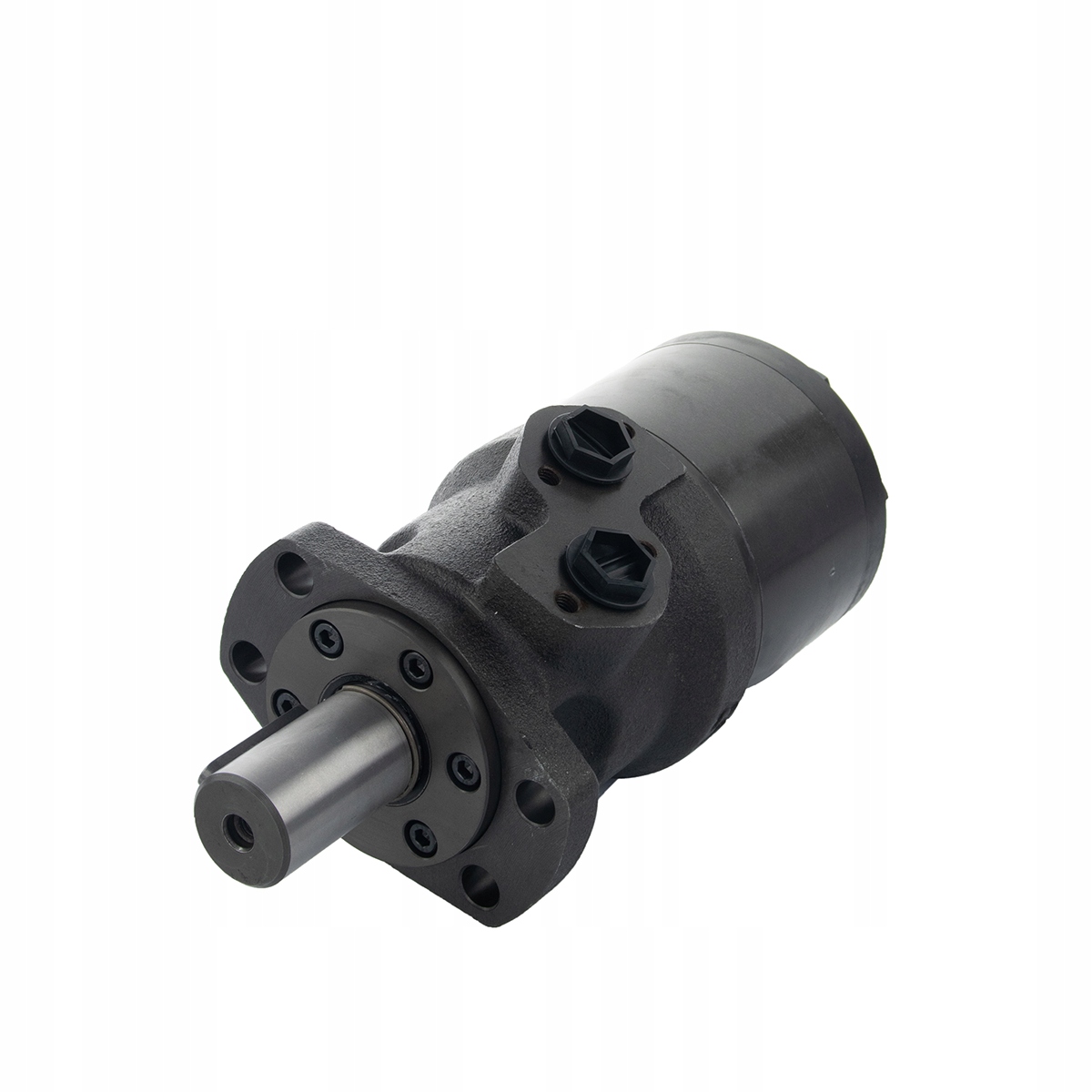

Гідромотор M+S Hydraulic MH250CB

ЛАСКАВО просимо до ПРИДБУВАННЯ ГЕРОТОРНИХ ДВИГУНІВ У M+S Hydraulic.

НА ЦЬОМУ АУКЦІОНІ МИ ПРОПОНУЄМО ДВИГУН MH 250 CB, гідравлічний двигун легкої серії.

РОБОТА ДВИГУНА:

Героторні гідравлічні двигуни перетворюють енергію рідин під тиском у механічну енергію. Вони створюють високий крутний момент на низьких швидкостях. Механізм ефективний завдяки інноваційному дизайну внутрішніх компонентів деталей двигуна. Існує спеціалізована зубчаста передача, елементи якої виконують функцію витіснення рідини, щільно відокремлюючи простір високого тиску від простору низького тиску.

Кількість енергії, яку генерує гідравлічний двигун, залежить від двох факторів:

• рівень тиску, якого можна досягти в пристрої
• потік рідини, який приводить у рух обертовий вал, тобто робочу частину двигуна

Пропоновані нами героторні гідравлічні двигуни виробництва M+S Hydraulic демонструють надійну роботу при низьких, середніх і високих навантаженнях.

Двигуни виготовлені з твердих матеріалів, а їхня конструкція дозволяє легко встановлювати їх у гідравлічну систему.

Стандартно гідравлічні двигуни фосфатовані марганцем.

ЗАСТОСУВАННЯ ДВИГУНІВ СЕРІЇ MH:

• Конвеєри
• Механізми годування, роботи, маніпулятори
• Металургійні машини
• Текстильні машини
• Харчова промисловість
• Сільськогосподарська техніка
• Гірничі машини

Нижче наведено ОПИС ПАРАМЕТРІВ для двигуна серії MH:

Макс. поглинаюча здатність    см3/об [дюйм3/об]     502,4 [30,7]

Макс. швидкість обертання     [RPM]     445

Макс. крутний момент     daNm [фунт-дюйм]     тяга: 84 [7434]        робота: 104 [9204]

Макс. потужність на вихідному валу кВт [HP]      18,5 [24,8]

Макс. падіння тиску     бар [PSI]     безперервно: 175 [2540]      робота: 200 [2900]

Макс. витрата масла      л/хв [GPM]     90 [23,78]

Мін. швидкість обертання      [RPM]     5

Тип масла     Мінеральна основа – HLP(DIN 51524) або HM(ISO 6743/4)

Діапазон температур     C [F]     -40 до 140 [-40 до 284]

Оптимальна в'язкість      мм2/с [SUS]     від 20 до 75 [98 до 347]

Фільтрація     код ISO 20/16 (мінімальна рекомендована фільтрація рідини 25 мікрон)

Нижче наведено ОПИС ПАРАМЕТРІВ для двигуна MH 250 CB:

Поглинальна здатність, см³/об. [дюйм³/об] 252 [15,4]

Макс. швидкість обертання [RPM] безперервна 295 обертів* 350

Макс. крутний момент daNm [фунт-дюйм] безперервно 61 [5398] робота* 70 [6195] пік** 79 [6992]

Вихідна потужність кВт [к.с.] безперервно 16 [21] робота* 18 ,5 [24,8 ]

Макс. падіння тиску бар [PSI] безперервний 175 [2540] робочий* 200 [2900] пік** 225 [3260]

Макс. Витрата л/хв [GPM] безперервно 75 [19,81] робота* 90 [23,78]

Макс. Вхідний тиск бар [PSI] безперервний 200 [2900] потік* 225 [3260] пік** 250 [3626]

Макс. початковий тиск з валом без навантаження бар [PSI] 5 [72]

Мін. Початковий крутний момент daNm [lb-in] при макс. втрати тиску рядок. 52 [4600]

при макс. обробки втрат тиску 59 [5221]

Хв. швидкість***, [об/хв] 10

Вага, кг [фунт] 11 [24,3]

* Переривчастий режим (переривчастий), допустимі значення можуть мати місце максимум 10% часу кожної хвилини

** Допустимі значення пікового навантаження (пікові) можуть відбуватися протягом максимум 1% часу кожної хвилини

*** Якщо швидкість нижча від зазначеної, рекомендуємо звернутися до наших експертів.

ПРИМІТКИ ЩОДО ВИКОРИСТАННЯ ДВИГУНІВ СЕРІЇ MH:

• Переривчаста швидкість і періодичний тиск не можуть відбуватися одночасно.
• Рекомендований код фільтрації ISO 20/16. Точність фільтрації 25 мікрон або більше.
• Ми рекомендуємо використовувати високоякісне та довговічне гідравлічне масло типу HLP (DIN51524) або HM (SO 6743/4).
• Якщо використовується синтетична рідина, радимо проконсультуватися з нами, щоб знайти альтернативне ущільнення.
• Рекомендована мін. в'язкість масла 13 мм²/с [70 SUS] при 50°C [122°F].
• Рекомендована максимальна температура – ​​82°C [180°F].
• Щоб забезпечити довговічність двигуна, після заправки оливою працюйте з помірним навантаженням і швидкістю протягом перших 15-30 хвилин.

Поруч наведено схематичний малюнок двигуна MH.

C: 4xM8-13 мм [0,51 дюйма] глибина

P (A, B) : 2xG1/2 або 2xM22x1,5-15 мм [0,59 дюйма] глибиною

T: G1/4 або M14x1,5-12 мм [0,47 дюйма] глибиною (з кришкою)

Крім того, існує спосіб кріплення двигуна MH. Двигун кріпиться фланцем (фланцем) з чотирма гвинтами, овальної, стандартної форми.

Окремо універсальні характеристики двигуна MH 250.

Це графік, що показує залежність між крутним моментом і швидкістю обертання з нанесеними кривими постійного тиску, поглинання, ефективності та потужності.

На робочих графіках показано середню продуктивність випадково вибраних двигунів за тиску 5÷10 бар [72,5÷145 PSI] і в'язкості 32 мм²/с [150 SUS] при 50°C [122 F].

Тип вала для двигуна MH 250 CB:

Шпонка ø35 циліндрична призматична A10x8x45 DIN 6885

Макс. мама. крутний момент 95 даН·м [8400 фунт-дюйм]

Мотори з портами, відмінними від дюймових, доступні лише за запитом. У нас є двигуни з дюймовими з’єднаннями на складі.

Ми надаємо експертні знання щодо вибору правильного двигуна для ваших потреб.
