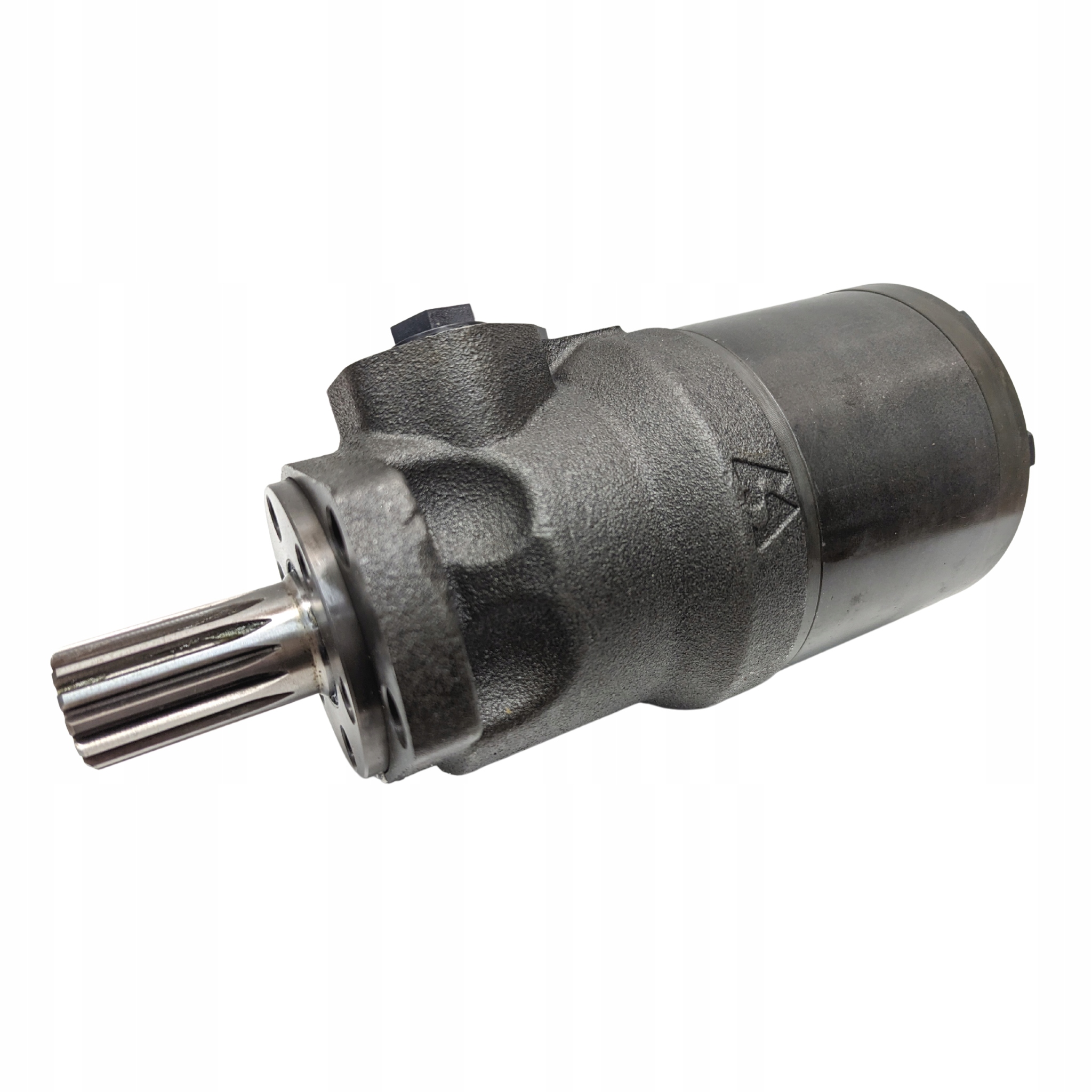

Гідромотор M+S Hydraulic MH250SH

ЗАСТОСУВАННЯ ДВИГУНІВ СЕРІЇ MH:

• Конвеєри
• Подавальні механізми, роботи, маніпулятори
• Металургійні машини< /li>
• li>
• Текстильна техніка
• Харчова промисловість
• Сільськогосподарська техніка
• Гірнича техніка

Нижче наведено ОПИС ПАРАМЕТРІВ для двигуна серії MH:

Макс. поглинаюча здатність    см3/об [дюйм3/об]     502,4 [30,7]

Макс. швидкість обертання     [RPM]     445

Макс. Крутний момент     daNm [lb-in]     str.: 84 [7434]        робота: 104 [9204]

Макс. потужність на вихідному валу кВт [HP]      18,5 [24,8]

Макс. Падіння тиску     бар [PSI]     Str.: 175 [2540]      робота: 200 [2900]

Макс. Потік масла      л/хв [GPM]     90 [23,78]

Мін. швидкість обертання      [RPM]     5

Тип масла     Мінеральна основа – HLP(DIN 51524) або HM(ISO 6743/4)

Діапазон температур     C [F]     -40 до 140 [-40 до 284]

Оптимальна в'язкість      мм2/с [SUS]     від 20 до 75 [98 до 347]

Фільтрація     код ISO 20/16 (мінімальна рекомендована фільтрація рідини 25 мікрон)

Нижче наведено ОПИС ПАРАМЕТРІВ для двигуна MH 250 SH:

Поглинальна здатність, см³/об. [дюйм³/об] 252 [15,4]

Макс. швидкість обертання [RPM] безперервна 295 обертів* 350

Макс. крутний момент daNm [фунт-дюйм] безперервно 61 [5398] робота* 70 [6195] пік** 79 [6992]

Вихідна потужність кВт [к.с.] безперервно 16 [21] робота* 18 ,5 [24,8 ]

Макс. падіння тиску бар [PSI] безперервний 175 [2540] робочий* 200 [2900] пік** 225 [3260]

Макс. потік л/хв [GPM] безперервний 75 [19,81] робота* 90 [23,78]

Макс. вхідний тиск бар [PSI] безперервний 200 [2900] потік* 225 [3260] пік** 250 [3626]

Макс. початковий тиск з валом без навантаження бар [PSI] 5 [72]

Мін. пусковий момент daNm [lb-in] при макс. втрати тиску рядок. 52 [4600]

при макс. обробки втрат тиску 59 [5221]

Хв. швидкість***, [об/хв] 10

Вага, кг [фунт] 11 [24,3]

* Переривчастий режим (переривчастий), допустимі значення можуть мати місце максимум 10% часу кожної хвилини

** Допустимі значення пікового навантаження (пікові) можуть відбуватися протягом максимум 1% часу кожної хвилини

*** Якщо швидкість нижча від зазначеної, рекомендуємо звернутися до наших експертів.

ПРИМІТКИ ЩОДО ВИКОРИСТАННЯ ДВИГУНІВ СЕРІЇ MH:

• Переривчаста швидкість і періодичний тиск не можуть відбуватися одночасно.
• Рекомендований код фільтрації ISO 20/16. Точність фільтрації 25 мікрон або більше.
• Ми рекомендуємо використовувати високоякісне та довговічне гідравлічне масло типу HLP (DIN51524) або HM (SO 6743/4).
• Якщо використовується синтетична рідина, радимо проконсультуватися з нами, щоб знайти альтернативне ущільнення.
• Рекомендована мін. в'язкість масла 13 мм²/с [70 SUS] при 50°C [122°F].
• Рекомендована максимальна температура – ​​82°C [180°F].
• Щоб забезпечити довговічність двигуна, після заправки оливою працюйте з помірним навантаженням і швидкістю протягом перших 15-30 хвилин.

Поруч наведено схематичний малюнок двигуна MH.

C: 4xM8-13 мм [0,51 дюйма] глибина

P (A, B) : 2xG1/2 або 2xM22x1,5-15 мм [0,59 дюйма] глибиною

T: G1/4 або M14x1,5-12 мм [0,47 дюйма] глибиною (з кришкою)

Крім того, існує спосіб кріплення двигуна MH. Двигун кріпиться фланцем (фланцем) з чотирма гвинтами, овальної, стандартної форми.

Крім того, існує універсальна характеристика двигуна MH 250.

Це графік, що показує залежність між крутним моментом і швидкістю обертання з кривими постійних тисків, поглинання, ефективність і потужність.

Робочі діаграми показують середню продуктивність випадково вибраних двигунів за тиску 5÷10 бар [72,5÷145 PSI] і в'язкості 32 мм²/с [150 SUS] при 50 °C [122 F].

Тип вала для двигуна MH 250 SH:

ø1¼" шліцьовий 4T, DP 12/24 ANSI B92.1-1976

Макс. крутний момент крутний момент 95 даН·м [8400 фунт-дюйм]

Мотори з портами, відмінними від дюймових, доступні лише за запитом. У нас є двигуни з дюймовими з’єднаннями на складі.

Ми надаємо експертні знання щодо вибору правильного двигуна для ваших потреб.
