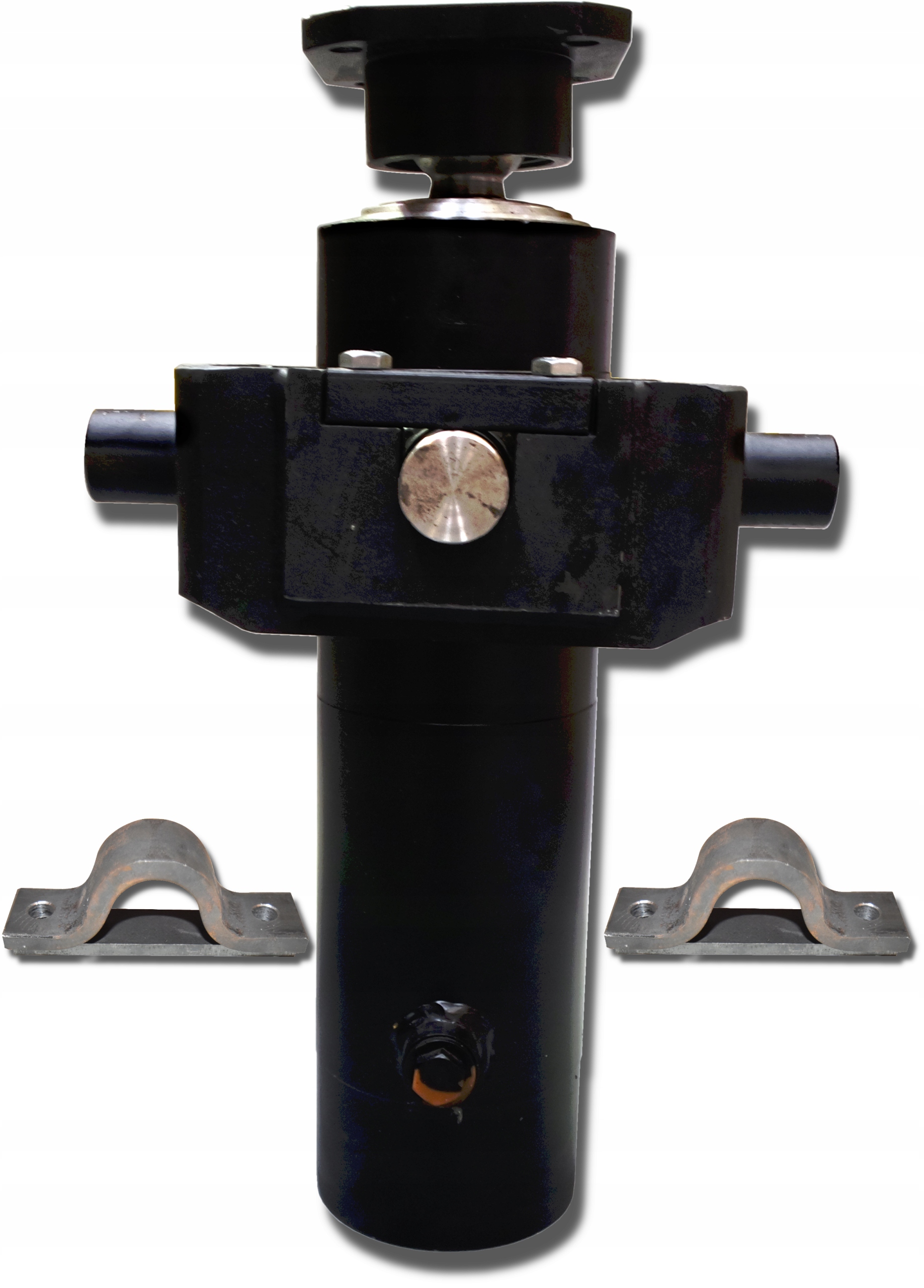

Польський гідравлічний циліндр з ходом 1300 мм з люлькою, розеткою та кронштейнами FI40

КОД SKRAW-MET: [3308]

Виробник: Skraw-Met

Символ: ST-4.1300-00

_________________________________________________________________

Це варто знати при виборі постачальника приводів

Фотографії та малюнки показують лише зовнішній вигляд приводів. Всередині приховані найважливіші елементи, які впливають на якість і правильну роботу приводу протягом тривалого часу (посилені ущільнювачі, сальник, шток поршня і якісна труба). Усі наші приводи забезпечують найвищу якість цих елементів. Вибираючи продукт з нашого асортименту, ви робите вдалий і мудрий вибір, а товар надходить з польської фабрики.

SKRAW-MET є багаторічним лідером у виробництві актуаторів. Завдяки досвіду він використовує лише посилені ущільнювачі польського походження, що забезпечує найвищу якість на ринку та надійність протягом багатьох років!

На інших наших аукціонах ви знайдете посилені ущільнювачі як ремкомплект для цього привод.

____________________________________________________________

Привід встановлюється в причепах і спеціалізованих транспортних засобах.

Завдяки своїй конструкції використовується в причепах-самоскидах з перекиданням на 3 сторони (назад і набік), наприклад як:

• D-47
• PRONAR
• T-654
• T-169
• T-655
• T-117
• T-669 та інші.

Гідравлічний циліндр ідеально підходить для машин і пристроїв з гідравлічним приводом. Його можна використовувати в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Максимальна вантажопідйомність 8 ТОНН

Слово про телескопи

Телескопічні циліндри складаються з кількох послідовно розширених сегментів - хромованих циліндричних гільз. Це дозволяє збільшити подовження приводу порівняно з його загальною довжиною в складеному стані.

Телескопи є приводами односторонньої дії. Подовження починається з подачі гідравлічного масла під тиском. Повернення приводу відбувається внаслідок дії розподільника, який скидає тиск із системи - падіння відбувається під дією сили тяжіння, найчастіше під впливом ваги вантажного ящика.

Для запобігання пошкодженню захисту рукава, викликаного надмірним тиском у максимальному висуненні приводу, захисний пристрій (мотузка, гідравлічний запірний клапан або електричний).

A добре підібраний привід, розташований у центрі кузова, забезпечує кут нахилу вантажного боксу від 40 до 45 градусів.

Залежно від типу вантажу, який транспортується, ви можете вибрати цей кут самостійно - таблиця нижче може бути корисною:

ТАБЛИЦЯ ВИБОРУ ТЕЛЕСКОПІЧНОГО ПРИВОДУ

(ТАБЛИЦЯ ХОДУ, НЕОБХІДНОГО ДЛЯ НАХИЛУ ПРИЧЕПА НА БАЖАНИЙ КУТ°)

DP - відстань між кріпленням циліндра та петлями причепа в [мм] ( DP = 1/2 S )

a° - кут нахилу кузова причепа

C - хід приводу в мм

S = DP*2

Технічні характеристики:

• Чотириступінчастий,
• Довжина приводу в неактивному стані 479 мм,
• Хід приводу 1300 мм
• Довжина повністю висунутого приводу 1779 мм,
• Діаметр приводу 125 мм,
• З'єднання масляна труба М22*1,5 внутрішня,

Потреба в маслі: 8 літрів

Максимальний робочий тиск: 18 МПа

Номінальний тиск: 16 МПа

Випробувальний тиск: 20 МПа

Початковий тиск: 0,5 МПа

Поршні швидкості висунення/складання: 0,5 м/с

Допустима температура навколишнього середовища від -40 до +60 ℃

Допустима температура масла від -15 до +80 ℃

Тип сальника: з різьбленням, угвинченим у трубу

Поршневий шток: хромований

Тип рідини: гідравлічне масло на мінеральній основі масло

Гніздо гідроприводу

Гніздо призначене для приводів, що використовуються в причепах, автомобілях, трейлерах, сільськогосподарських машинах з самоскидом.

Технічні характеристики:

Гніздо для кульки діаметром 55 мм

Гніздо має 4 отвори fi 13 мм

Висота сидіння 54 мм

Закріплено двома підшипниками плюс сегерне кільце

Сідло змащено каламіткою

Посилене кріплення приводу (підставка)

[0140]

Опора міцно виготовлена, посадка приводу посилена, привід закріплений гвинтами з внутрішнім шестигранником.

Використовуючи кріплення разом із приводом, можна досягти тристороннього перекидання причіп.

Технічні характеристики:

Внутрішня ширина: 190 мм х 150 мм.

Кріплення циліндра Φ40 мм

Кріплення міцне.

Використовується для кріплення циліндрів або люльки до рами автомобільного причепа за допомогою гвинтів, або його можна приварити.

Кріплення ідеально підходить до наших циліндрів і люльки.

Технічні характеристики технічні:

• Ширина отвору 40 мм,
• Діаметр монтажних отворів 14 мм,

Кріплення складається з двох елементів.
