ГЛУШНИК ГЛУШНИК ЗАХИСТ RC РЕЛЕ / SSR
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 743
Заказывая «ГЛУШНИК ГЛУШНИК ЗАХИСТ RC РЕЛЕ / SSR» данное изделие из «Контакторы и реле» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
СИСТЕМА ГАСІННЯ З ВАРИСТОРОМ
ДЛЯ ТИРИСТОРІВ ТА РЕЛЕ, наприклад, SSR
Система пожежогасіння призначена для електричних кіл змінного струму, що містять індуктивні навантаження з комутаційними пристроями, такими як реле, контактори, тиристори .
RC-захист підключається паралельно
У випадку ланцюгів сильного струму (AC/DC), особливо ланцюгів з індуктивним навантаженням, завжди пам’ятайте про використання відповідних захисних варисторів ( MOV).
Захист призначений для уникнення небажаних перешкод від мережі або приймача, наприклад, стрибків напруги.
Відповідний вибір захисту залежить від характеру навантаження, інтенсивності струму і тип перемикається напруги і повинні бути обрані індивідуально. Дуже часто система подавлення RC складається з R=33-1000Ohm/1-5W, C=1nF-0.10µF - точні значення RC вибираються на основі номограм.
Варистор слід вибирати відповідно до типу та напруги ланцюга навантаження. Передбачається, що її напруга становить 1,6 - 1,9 від номінального значення комутованої напруги.
Доступна модель:
PCB
Елементи (поточна версія):
R1: 100 Ом /2 Вт
C1: 0,1 мкФ (CBB22 104J 630V)
Mov: 10D471K
- Для індуктивного навантаження AC/DC 5~400 В (наприклад, двигуни)
- Гвинтовий з'єднувач ARk для закручування кабелів макс. 2,5мм2
- розміри друкованої плати: 13х40мм

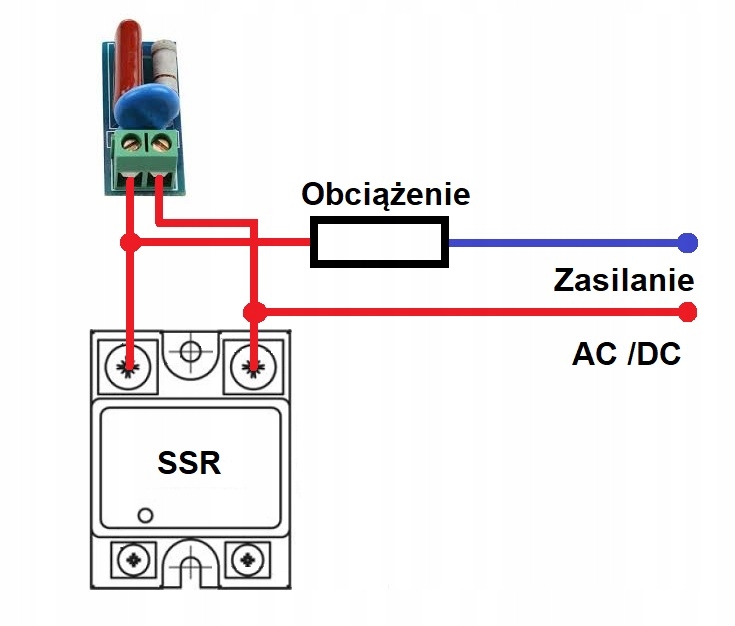

- паралельне підключення !!! з контактами реле тиристора або SSR
