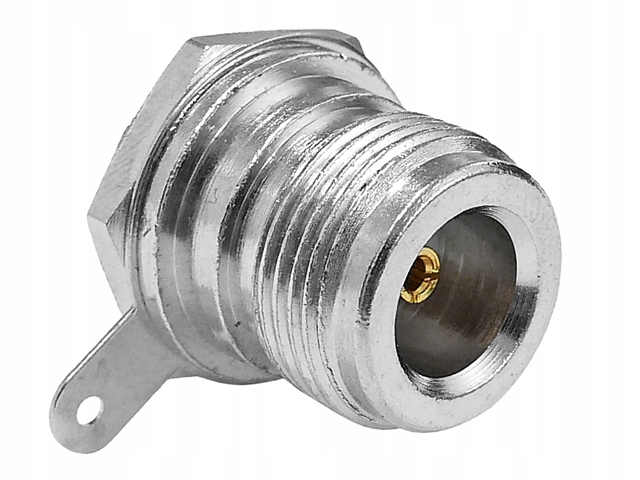

Гніздо для коаксіальної панельної антени N 50 Ом, тип O, припаяне

номер за каталогом: 68530

Опис товару

Каталожна картка, гіперпосилання на веб-сайт виробника та докладні характеристики доступні за адресою: www.stratos.pl/strony/68530.htm

З’єднувач N популярний коаксіальний роз'єм, який використовується в радіо- та телевізійній техніці. Роз’єми N працюють у діапазоні до 11 ГГц і доступні у версіях із опором 50 Ом (використовується в мережах WiFi та GSM) або 75 Ом (використовується в кабельному телебаченні).

Пропонований роз’єм гніздо для монтажу на плату (панель). Розетка складається з трьох елементів і має клеми для пайки кабелю: центральний контакт у вигляді позолоченої гільзи і контакт заземлення у вигляді лудженого «прапорця».

розетка призначена для кріплення на пластині (панелі) товщиною до 3 мм. Розетка має 5/8 "ниток, а гайка H18. Розмір роз'єму показує малюнок нижче:

Багато типів коаксіальних з’єднувачів використовуються для передачі радіочастотних сигналів (радіочастоти – високі частоти МГц-ГГц). Пристрої та антени TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi мають роз’єми, призначені для роботи в діапазонах частот від кількох десятків МГц до кількох десятків ГГц. Найбільш часто використовувані на сьогоднішній день роз'єми представлені в таблиці нижче - ми наводимо зовнішній вигляд вилок і розеток даного типу, максимальну робочу частоту і приблизні діаметри роз'ємів.

гніздо виготовлено з мідного сплаву, покладеного на нікель, центральний шпильок позолочений. Опір гнізда - 50 Ом.

Технічні дані

  • Роз'єм: гніздо N 50Ω, панельний тип
  • Матеріал: нікельований мідний сплав, позолочений центральний штифт
  • Імпеданс: 50 Ом< /li>
  • Робоча смуга пропускання: <11 ГГц
  • Різьба: 5/8"-24UNEF
  • Гайка: шестигранна 18,0 мм
  • Максимальна товщина панелі: приблизно 3 мм
  • Розміри (довжина/діаметр у найширшому місці): приблизно 26,5/18 мм
  • Вага: 19 г< /li>
