Гніздо SMA 50 Ом, обжимний тип, для кабелю RG-58
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 60
Оплачивая «Гніздо SMA 50 Ом, обжимний тип, для кабелю RG-58» данный товар из каталога «Части и компоненты», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
Гніздо для коаксіальної антени SMA 50 Ом, закріплене на кабелі RG-58
каталожний номер: 68490
Опис товару
Каталожна картка, гіперпосилання на веб-сайт виробника та детальні характеристики доступні за адресою: www.stratos.pl/strony/68490.htm
SMA (SubMiniature) сімейство з’єднувачів версії A) – це мініатюрні високочастотні з’єднувачі з опором 50 Ом і робочим діапазоном до 18 ГГц. Найчастіше вони використовуються в пристроях і антенах WiFi і LTE. Роз’єми доступні у версіях SMA і RSMA, що відрізняються типом центрального контакту. RSMA (RP-SMA Revers Polarity SMA) — це варіант роз’єму SMA ідентичних розмірів зі зміненим центральним контактом (штекер SMA має штекер «мама», а штекер RSMA — штекер «мама», і аналогічно розетка SMA має штирь «мама» і гніздо RSMA має штифт.

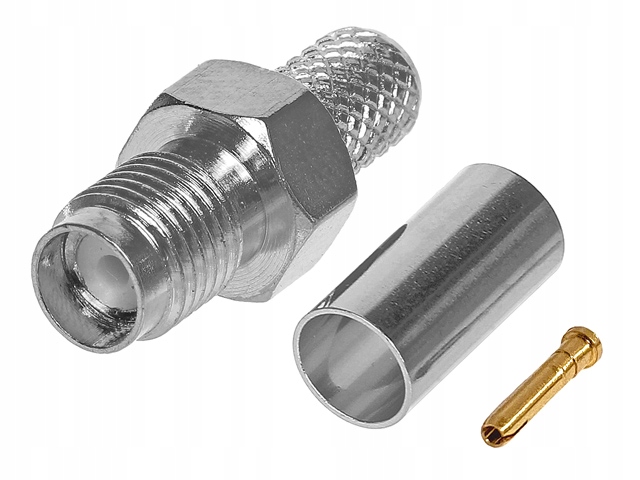

Пропонований роз’єм — це гніздо типу SMA з опором 50 Ом, призначене для використання з коаксіальним кабелем RG-58 або його еквівалентом. Гільза на екрані кабелю обжимається, центральна жила кабелю з'єднується з гніздовим штирем паянням або опресуванням. Розміри розетки представлені нижче:
Багато типів коаксіальних з’єднувачів використовуються для передачі радіочастотних сигналів (радіочастоти – високі частоти МГц-ГГц). Пристрої та антени TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi мають роз’єми, призначені для роботи в діапазонах частот від кількох десятків МГц до кількох десятків ГГц. У таблиці нижче представлені найбільш поширені на даний момент роз'єми - ми наводимо зовнішній вигляд вилок і розеток даного типу, максимальну робочу частоту і приблизні діаметри роз'ємів.
Пропонована розетка виготовлена з нікельованої латуні та має позолочений центральний штифт. Імпеданс розетки становить 50 Ом. Щоб обжати гніздо на кабелі, вам знадобиться обжимний інструмент, наприклад, HT-106D, HT-336A, HT-336C, HT-336I. Щипці можна знайти в нашій пропозиції, ввівши модель щипців у поле «Пошук у товарі користувача».
Технічні дані
- З'єднувач: гніздо SMA, прямий
- Матеріал: нікельована латунь, позолочений центральний штифт
- Відповідний кабель: RG-58 та еквіваленти
- Імпеданс: 50 Ом
- Робоча смуга пропускання: <18 ГГц
- Розміри (довжина з рукавом/діаметр): приблизно 25/8 мм
- li>
- Вага: 5 г
Продукт, який ми пропонуємо, є новим, не використовуваним продуктом, упакованим на заводі. Пропонований товар, як і всі товари, які ми продаємо, наразі доступний на нашому складі, що дозволяє негайне відправлення.
