ГОЛОВНА СИГНАЛІЗАЦІЯ ROPAM WI-FI SMS ДОДАТОК

Система сигналізації Ropam NeoGSM-IP з вбудованим модулем GSM, WiFi

В комплекті:

• контрольна панель сигналізації Ropam NeoGSM-IP - 1 шт.;
• кріпильні аксесуари (контакти, резистори, кабель акумулятора);
• Антена Ropam AT-GSM-MINI90 - 1 шт.;
• пластиковий корпус Ropam O-R3P - 1 шт.;
• блок живлення Ropam PSR-ECO-2012 - 1 шт.;
• дротова сенсорна клавіатура (сенсорна панель) ROPAM TPR- 4WS (колір корпусу білий) - 1 шт.;
• дротова зовнішня оптико-акустична сирена Yotogi TI700 - 1 шт.;
• необслуговуваний акумулятор 7Ah 12V - 1 шт.

Інструкції зі встановлення та експлуатації можна завантажити в розділі «додаткова інформація» внизу сторінки.

Пульт керування програмується локально (через кабель micro USB - не входить у комплект) або Wifi/ETH) або віддалено (через сервер RopamBridge - GPRS або IP).

Комплект продається без датчиків сигналізації, які ви можете придбати за потреби на інших аукціонах.

Підключаємо датчики руху, геркони та датчики диму. до входів ППК, чадного газу, газів тощо.

ППК має 8 заводських входів з можливістю розширення через розширювачі, перший - EXP-I8 ( до 16 входів), наступний – EXP-I8- RN – розширювачі, які купуються окремо.

Сенсорна панель має 2 додаткових входи, для їх використання необхідно мати 6-жильний кабель між панеллю та панеллю керування.

Система сигналізації серії Ropam розроблена для забезпечення безпеки та ефективного виявлення крадіжок і нападів у приватних і малих компаніях, а також для розширення більш просунутих систем. Це найкращий вибір у тих випадках, коли найважливішими є проста експлуатація, надійність і широкі функції зв’язку.

Пульт має вбудований GSM комунікатор і WiFi модуль, завдяки якому ми отримуємо дистанційне керування системою. Пристрій підтримує дротовий і бездротовий зв'язок Aero.

Сигналізація Ropam NeoGSM-IP має вбудований GSM-комунікатор і модуль WiFi, завдяки якому ми можемо здійснювати дистанційне керування системою. Це гібридна панель керування – можливий дротовий і бездротовий зв’язок Aero (потрібен модуль APm-Aero – не входить).

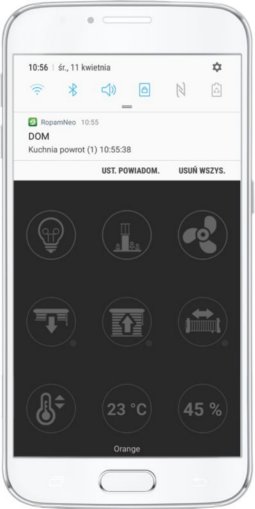

Системою також можна керувати зі смартфона з системою Android (версія 5 або новіша). Програму RopamNeoможна завантажити з Google Play у магазині Ropam Elektronik.

Пульт програмується локально (через кабель micro USB або Wifi/ETH) або віддалено (через сервер RopamBridge - GPRS або IP). Пристрій призначений для використання в приватних будинках і невеликих компаніях, а також для розширення більш просунутих спеціалізованих систем.

Особливості продукту (NeoGSM-IP):

• 2 незалежні зони з 2 типами очікування: повний або нічний
• гібридна панель керування: дротова + бездротова система Aero
• користувачі: 32 коди (1 основний +31), 8 номерів телефонів, електронна пошта
• від 8 до 32 програмованих входів, розширення розширювачами входів, сенсорними панелями, бездротова система Aero
• від 8 до 24 програмованих виходів, розширення розширювачами виходів
• підтримка до 4 сенсорних панелей (серії TPR-4x/4xS) або сенсорних клавіатур (TK-3x)
• додатковий локальний вихід реле на кожній сенсорній панелі
• вбудований GSM модем
• вбудований WIFI модуль (УВАГА! за рахунок вбудованої WiFi антени, встановлення в потрібен пластиковий корпус - O-R3P)
• можливість дротового підключення до локальної мережі через розширювач: EXP-LAN
• сповіщення, такі як: SMS/CALL/E-MAIL/PUSH
• підтримка мобільних додатків: RopamNeo, для онлайн-нагляду через Інтернет
• IP-зв'язок: основний канал WIFI/LAN, резервний канал GPRS (автоматичне перемикання)
• 4 таймери з календарем, для контролю та автоматизації
• співпраця з джерелами живлення PSR-ECO (економія енергії та витрат)
• розширені логічні функції та програмні реле часу, LogicProcessor
• локальне програмування через micro USB або WIFI/ETH
• дистанційне програмне забезпечення через сервер RopamBridge (GPRS або IP)
• Підтримка коду USSD (керування попередньо оплаченою карткою
• зручні знімні термінальні роз’єми, згруповані за портами
• джерело живлення: 12 В постійного струму (для живлення необхідне контрольоване джерело живлення інтелектуальної системи: PSR-ECO-5012-RS або PSR-ECO-2012)

Функції автоматизації будівель:

• підтримка датчиків температури та вологості (провідних, бездротових)
• Функція кімнатного термостата
• контроль виходів (BO) для керування елементами автоматизації можливий через: мобільний додаток RopamNeo, SMS, DTMF, CLIP (KeyGSM)
• Аналоговий вхід AI 0–10 В для керування фізичними параметрами, наприклад, напругою акумулятора, вологістю [%RH], температурою тощо.
• аудіоінтеграція з відеодомофонами (VAR-1U), домофони та домофони
• прослуховування об'єктів (AMR-1)

Логічний процесор:

• розширені логічні функції, арифметичні функції, лічильники, реле часу
• до 10 незалежних логічних умов (блоки If...Then...Else)
• 20 реле часу для реалізації логічних функцій часу
• творець логіки або редактор сценаріїв (мова сценаріїв C), симулятор: генератор сценаріїв і попередній перегляд

Сповіщення/контроль:

• SMS сповіщення та контроль - незалежні повідомлення про події в системі
• VOICE/CLIP: незалежне голосове підключення для подій у системі з голосовими повідомленнями (VSR-1, VSR-2 синтезатор мови, AMR-1 прослуховування)
• ЕЛЕКТРОННА ПОШТА: незалежні повідомлення електронної пошти для системних подій, підтримка сервера SMTP (без SSL/TSL)
• Моніторинг GPRS: співпраця зі станцією/сервером моніторингового програмного забезпечення Ropam або зі станцією Kronos NET (драйвер RopamDirect), зашифрована передача TCP/IP, дві IP-адреси, резервна передача SMS, паралельна робота з режимом сповіщень SMS/VOICE
• можливість роботи через мобільний додаток RopamNeo

GSM антена Ropam AT-GSM-MINI90, кутова 90°, всеспрямована призначена для внутрішнього використання. Можлива установка в роз'єм SMA і на системні корпуси.

Технічні характеристики (AT-GSM-MINI90):

• частота: дводіапазонний, 900/1800 МГц, всеспрямований
• З'єднувач SMAm під кутом 90°
• посилення: 2,15 дБі
• КСВ <2,0
• імпеданс: 50 Ом
• поляризація: вертикальна, всенаправлена
• колір: чорний
• розміри: ø 10 x 48 мм
• темп. експлуатація: -30°C ... +85°C

Пластиковий корпус Ropam O-R3P має антидиверсійний мікроперемикач, який сигналізує про відкриття корпусу. Він сумісний із:

• джерело живлення: PSR-ECO-2012 (рейка DIN TH35)
• панелі керування: BasicGSM 2, MultiGSM 2 (+VAR-1U/VAR-1U-D4M), OptimaGSM (+EXP-I8 +AP-IP + VAR - 1U/VAR-1U-D4M),NeoGSM-IP.

Технічні характеристики (O-R3P):

• естетичний, компактний пластиковий корпус для поверхневого монтажу
• місце для акумулятора: 7Ah/12V V(SLA)
• Тампер ROPAM - протидиверсійний мікровимикач,
• тампер – відкриття корпусу,
• матеріал: ABS, світло-сірий колір
• закриття: гвинти x4 з передньої частини корпусу + кришки,
• монтажна пластина з оргскла, збірка друкованої плати за допомогою гвинтів (проста модифікація, інша конфігурація)
• встановлення GSM та WIFI антени всередині корпусу,
• розміри 264 x 253 x 85 мм

Інтелектуальний буферний блок живлення Ropam PSR-ECO-2012працює з системами OptimaGSM, BasicGSM 2, MultiGSM 2 (комплект) і NeoGSM-IP. Джерело живлення призначене для встановлення в модульний корпус DIN 2M і спеціальні корпуси з індексом "D", наприклад, 0-R4D.

Особливості продукту (PSR-ECO-2012):

1. Функції та параметри джерела живлення AC/DC, блоку перетворення енергії:

• висока енергоефективність 90% у повному робочому діапазоні
• підвищена гальванічна розв'язка PRI/SEC: 3,5 кВ
• Джерело безперебійного живлення постійного струму
• електронний і автономний захист: перевантаження OCP, захист SCP від ​​короткого замикання, температура OHP, перенапруга OVP, знижена напруга UVP
• Модульний корпус DIN 2M

2. Функції та параметри схеми зарядного пристрою акумулятора:

• двофазне заряджання акумулятора I/U: постійний струм і постійна напруга
• автоматична компенсація напруги заряджання, +/- 3,3 [мВ/°C/елемент] відносно температури 25 °C
• електронний захист із автоматичним поверненням: OCP, SCP, UVP і зворотна полярність (RPP)
• динамічний тест і діагностика акумулятора
• підтримує свинцево-кислотні батареї 12 В (SLA або AGM) від 1,2 до 7 А·год.

3. Робочий стан джерела живлення (нагляд) і системний зв’язок:

• конструкція та функції відповідно до PN-EN 50131-6, ступінь, джерело живлення типу A
• технічні виходи: стан змінного струму, стан батареї та інші збої
• нагляд і зв'язок із системами: OptimaGSM, BasicGSM 2, MultiGSM 2 (пакет)
• оптична індикація робочого стану джерела живлення

Технічна специфікація (PSR-ECO-2012):

• сигналізація збою живлення змінного струму: технічний вихід ACok
• Сигналізація збою низької напруги постійного струму: Uout min +1V (+/- 5%)
• параметр автокомпенсації напруги заряджання відносно температури навколишнього середовища: -3 мВ/°C/елемент (+/- 20%) вище розрахункової температури 20°C +3 мВ/°C/елемент (+ /- 20%) нижче розрахункової температури 20°C
• енергоефективність: 88% - 91%
• +BAT- вихідний захист: UVP знижена напруга (Ubat <10,3 В +/- 5%) SCP захист від короткого замикання зворотна полярність батареї (RPP)
• напруга відключення розрядженого акумулятора Uout min.: Uout <10 В без навантаження Uout <10,4V @Iout 1,5A
• навантажувальна здатність виходу +V, GND: In=1,5A (безперервно) Ipeak=2A (миттєво)
• захист від короткого замикання перетворювача імпульсів: Ilim=1,8A (+/- 5%) умова: обмеження струму короткого замикання або вихідне перевантаження
• захист від короткого замикання, теплові + BAT- виходи: PTC 1,85 A
• вихідна навантажувальна здатність: FBAT (100 мА при 30 В постійного струму макс. без захисту від короткого замикання) ACok (5 мА при 12 В постійного струму)
• Тип виводу FAC, FBAT: OC (Open Collector)
• напруга живлення та струм: Uin=195~265V AC, 50Hz, Irms=0,25A max.
• початковий струм джерела живлення: 11 А при 2 мс – без навантаження
• вихідна напруга джерела живлення: Uвихід = 13,8 В постійного струму + 0,5 В/-1 В, коли батарея відсутня Un = 13,8 В постійного струму (@20°C, Iвихід = 0 A) Uвихід = 9,5 ~ 14,3 В, коли батарея підключена
• Напруга пульсацій постійного струму: 100 мВ p-p max.
• вихідна потужність джерела живлення (ефективність за струмом): 20 Вт (макс. 1,5 A)
• загальна потужність джерела живлення: 25 Вт
• споживання енергії без навантаження від мережі ~230 В (Iout=0, Ibat=0): 0,39 Вт (S=3,5VA)
• споживання струму системами живлення постійного струму (без виходів): 10 мА при 12 В
• сумісний акумулятор: 12 В, 2,1 А-год – 7 А-год (VRL/SLA)
• струм заряджання батареї: Ibat=0,7A @12VDC Ibat=0,4A @13,4VDC
• умови експлуатації: клас II, - 10°C ... +55°C RH: 20% ... 90% без конденсації
• вага: 130 г (нетто)
• корпус: DIN 2M, ABS (UL94-VO)
• розміри: 36,3 x 90,2 x 57,5 ​​мм

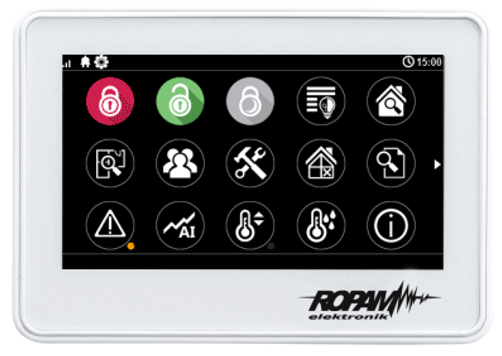

Сенсорна панель (сенсорна клавіатура) Ropam TPR-4WS з екраном 4.3" в накладному корпусі білого кольору. Сучасний стиль, перевірена технологія з привабливим кольоровим РК-дисплеєм ідеально підходить для облаштування більшості інтер’єрів і кімнат.

Інтуїтивно зрозумілий і зрозумілий інтерфейс робить керування системою сигналізації та домашньою автоматизацією дуже простим.

Панель (обладнана роз'ємними роз'ємами) є сучасним елементом управління системою сигналізації, призначена для системи NeoGSM-IP(-64), OptimaGSM.

Прилад призначений для встановлення в настановну коробку fi60.

Характеристики продукту (TPR-4WS):

• кольоровий дисплей 4,3” TFT LCD, LED з високою контрастністю та яскравістю
• естетичний дизайн із пластиковою рамкою, що маскує бічні та передню частину РК-дисплея
• Сенсорна панель «TouchPanel», без механічних контактів, резистивна, підтримка жестів< /li>
• b>
• інтерактивне графічне меню з піктограмами (іконками)
• два екрани з можливістю вільного розміщення піктограм, відповідно до вимоги програми або користувача
• візуалізація та контроль домашньої автоматизації
• функція кімнатного термостата (2 незалежних), тижневий календар, п'ять температурних профілів, чотири щоденні інтервали, синхронізація на вибраних панелях і мобільний додаток (IP)
• функція випадкової цифрової клавіатури
• текстові пропозиції для заданих функцій
• панель додаткової інформації про стан системи
• акустична сигналізація< /li>
• заставка з функціями календаря, годинника та поточної температури
• 2 входи тривоги
• Функція запису температури LoggerTemp: запис історії температури на SD-карту (не входить до комплекту), (txt) та/або попередній перегляд гістограми в режимі екранної заставки
• шина EIA-485 для зв’язку з панелями керування, протокол RopamNET
• локальний мікропорт USB для оновлення програмного забезпечення
• захист корпусу від несанкціонованого доступу
• колір рами: білий
• розміри: 122 x 88 x 17 мм (ШxВxГ) (без роз'ємів)

Основні функції:

Зовнішня дротова сирена Yotogi TI700 оснащена п'єзоелектричним перетворювачем, що випромінює звук з максимальною інтенсивністю 120 дБ. Оптична сигналізація здійснюється за допомогою світлодіодних діодів . Пристрій оснащений трьома протидиверсійними системами: розкриття корпусу, від'єднання його від основи та тест на спінювання. Під час монтажу інсталятор може вибрати спосіб модуляції звукового сигналу, а також акустичний і оптичний сигнали можуть запускатися незалежно. Корпус сирени виготовлено з якісного пластику.

Технічна специфікація (TI700):

• оптична сигналізація за допомогою яскравих світлодіодів
• потрійний антидиверсійний захист (відкриття корпусу, відривання його від стіна, піноутворення)
• інтенсивність звуку: макс. 120 дБ
• робоча температура: -35°C +60°C
• напруга живлення: 12В постійного струму
• споживання струму (середнє): акустична сигналізація до 250 мА, оптична 35 мА
• розміри: 300 x 300 x 78 мм
• вага: 0,9 кг

Акумулятор, що не потребує обслуговування, 12 В 7 А·год:
