Главний триосьовий термостатичний клапан, темний структурний графіт, правий Pex All in One

Параметри

• Тип клапана: термостатичний
• Тип встановлення: установка Alu-pex 16 мм
• Орієнтація: праворуч
• Варіант клапана: Осьовий
• Набір - тип: Все в одному - всі елементи включені: клапан + з'єднувачі + розетки + гільзи
• Колір : Темний структурний графіт
• Форма розетки: Одиночна кругла 2 шт. Виробник: VARIO TERM
• Тип головки: Різьба: M30x1.5
• Лінія головки: Престиж

Майстер монтажний набір для радіатора у ванну осьовий правий.

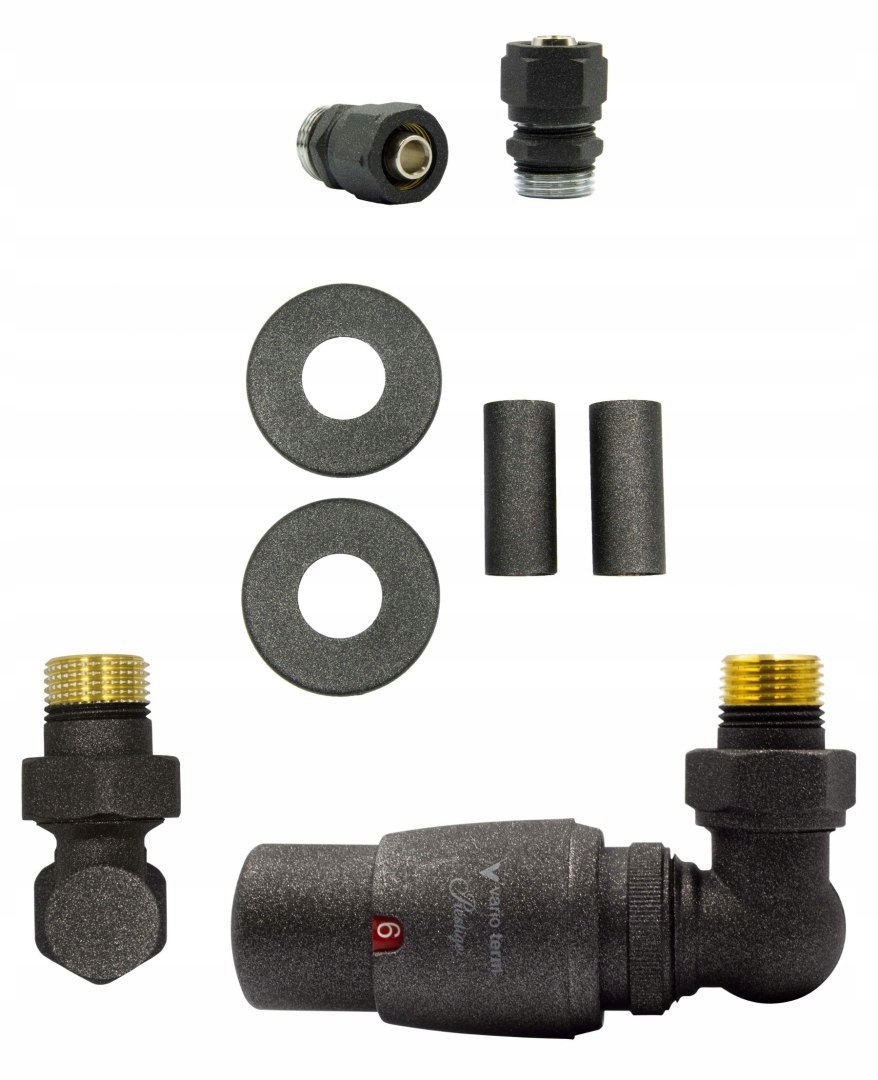

Набір включає:

• 1 осьовий кутовий термостатичний клапан,
• 1 кутовий запірний клапан,
• 1 термостатична головка Prestige,
• 2 окремі металеві маскувальні розетки
• 2 маскувальні рукави, металеві та
• 2 роз'єми PEX - для встановлення alu-pex 16 мм

ВАРТО ЗНАТИ:

Термостатичні вентилі MASTER (лівий і правий) призначені для установки на радіатор центрального опалення з боку підвідної лінії.

Клапани серії MASTER розроблені таким чином, що термостатична головка використовує «паралельну систему». Це дозволяє встановлювати головку паралельно стіні, всередині контуру радіатора, що захищає її від випадкового пошкодження.

Технічні дані:

Робоча температура до 120°C

Номінальний тиск 1 МПа

Теплоносій - вода

Макс. перепад тиску 0,06 МПа

Випробувальний тиск 1,5 МПа

Резьба кріплення головки M30x1,5

Підключення радіатора R ½

Нижче наведено креслення з розмірами: головного термостатичного клапана (ліворуч) і запірного клапана (праворуч), а під клапанами креслення з розмірами: термостатичної головки, маскувальних рукавів і одинарних розетки.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Ви можете підключити термостатичні клапани Master до радіатора, якщо у вас є такі входи:

- нижче

a) при подачі живлення з лівого боку - вибрати лівий термостатичний клапан Master з одинарними розетками

b) коли живлення з правого боку - вибрати правильний термостатичний клапан Master з одинарними розетками

- нижня середина

a) якщо джерело живлення подається з лівого боку - виберіть правильний термостатичний клапан Master з комбінованими овальними або прямокутними розетками (окремі розетки не підійдуть одна до одної в 50-мм з’єднанні)

b) якщо джерело живлення подається з правого боку - виберіть лівий термостатичний клапан Master з комбінованими овальними або прямокутними розетками (окремі розетки не підходять одна до одної в 50-мм з’єднанні)

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Ви можете підключити Master Valve до обох 16-мм установок PEX - для цього вам потрібно лише вибрати відповідні з’єднувачі

Ви можете підключити головний клапан до обох установок CU 15 мм - для цього вам потрібно лише вибрати відповідні з’єднувачі
