Роз'єднувач є елементом модульного обладнання, використовується як основний аварійний вимикач. Перемикач призначений для проведення струму за номінальних умов, а також під час перевантажень, коротких замикань або інших несправностей. Однак він може робити це лише протягом обмеженого часу. Крім того, він роз'єднує ланцюг за номінальних умов і умов перевантаження. Наступне завдання - ізолювати ланцюг, забезпечивши таким чином безпечну роботу при роботі пристроїв і мереж. Роз'єднувачі використовуються в електрощитах, встановлених у виробничих цехах, на робочих місцях і в житлових будинках, для відключення напруги від усіх ланцюгів.

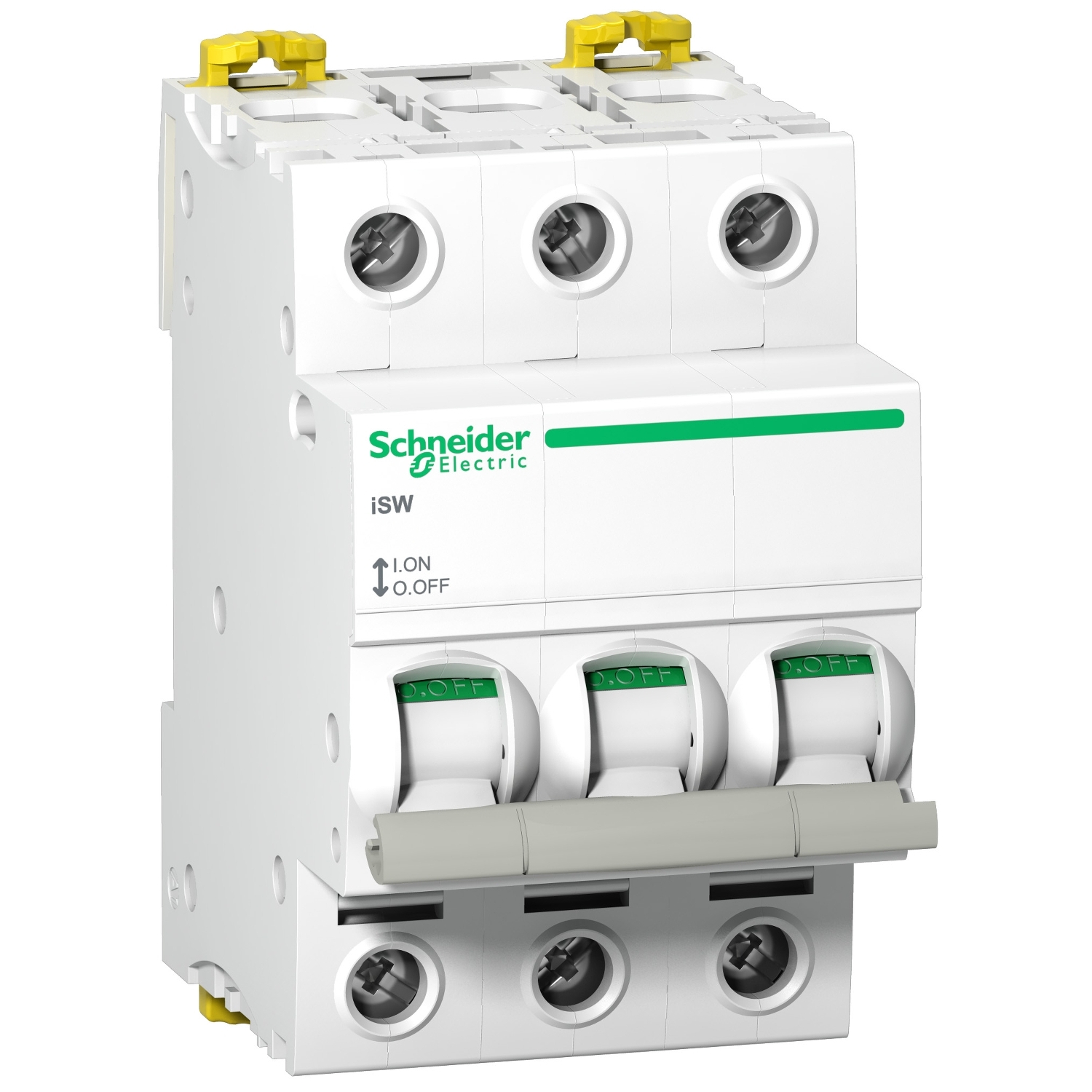

ГОЛОВНИЙ ІЗОЛЬОВИЙ ВИМИКАЧ Acti9 iSW-40-3 3P 40A A9S65340

Головний вимикач iSW-40-3 призначений для монтажу в розподільчому пристрої на монтажній рейці TH 35 мм. Його інноваційний дизайн робить його дуже простим у використанні. Пристрій має кабельні затискачі, які дозволяють підключати кабелі товщиною до 50 мм2. Номінальна напруга комутації становить 415 В змінного струму з частотою 50 Гц до 60 Гц, а номінальний струм становить 40 А. Пристрій має ступінь захисту IP20, тому його слід встановлювати в приміщенні. Заявлена ​​виробником механічна довговічність становить приблизно 20 000 циклів перемикання.

Технічні дані:

• Торгова назва: iSW-40-3
• Код виробника: A9S65440
• Серія: Acti9 iSW
• Кількість полюсів: 3
• Кількість модулів: 3
• Номінальний струм [In]: 40 A
• Категорія використання: AC-22A
• Ізолююча функція: Так
• Номінальний робочий струм [Ie]: 40 A при 415 В змінного струму 50/60 Гц
• Номінальна робоча напруга [Ue]: 415 В змінного струму 50/60 Гц
• Номінальний короткочасний струм: 1260A< /li>
• Номінальний струм увімкнення короткого замикання [Icm]: 5kA
• Номінальна імпульсна витримувана напруга [Uimp]: 4,2 kA
• Номінальна напруга ізоляції [Ui]: 500 В змінного струму 50/60 Гц
• Номінальна імпульсна напруга, що витримується [Uimp]: 6 кВ
• Індикація положення контакту: так
• Тип керування: важіль
• Місцева сигналізація: індикатор увімкнено /вимкнено
• Спосіб кріплення: замикання
• Монтажна основа: DIN-рейка
• Висота: 85 мм
• Ширина: 54 мм
• Глибина: 73 мм
• Вага виробу: 0,252 кг
• Колір: білий
• Механічна міцність: 20000 циклів
b>
• Електрична довговічність: 15000 циклів
• Температура навколишнього середовища для роботи: -25…60 ° C
• Ступінь захисту: IP20
• Ступінь забруднення: 3
• Підключення - клеми - подвійна верхня або нижня 1-50 мм² жорстка
• З'єднувальні клеми - подвійна верхня або нижня 1-35 мм² гнучка
< /ul>

Ізолюючі вимикачі серії iSW - це сучасна серія роз'єднувачів Acti9 модульної конструкції. Вимикачі охоплюють діапазон до 125 A в 1-, 2-, 3- та 4-полюсних версіях. Вимикач використовується для ізоляційного відключення електроустановок. Вимикачі оснащені незалежним індикатором Visi Safe - підтвердження розмикання контактів вимикача. iSW також містить низку контрольних перемикачів до 32 A, які забезпечують функції керування в установці.

Картка продукту доступна для завантаження в розділі "Додаткова інформація"
