Готовий з’єднувальний кабель

Антенний кабель F-з’єднувач – кутовий телевізійний штекер

Triset-113 PE кабель + компресійний F-тип-роз’єм + штекер компресійної кутової телевізійної антени

✅ Довжина – 2 метри

Ми пропонуємо високоякісний коаксіальний кабель, подвійно екранований з Мідна жила з поперечним перерізом 1,13 мм.

Кабель призначений для зовнішніх телекомунікаційних установок - як аналогових, так і цифрових.

✅ Обжаті компресійні роз'єми F і кутовий штекер TV

Кабель, який ми пропонуємо, - це професійно підготовлений кабель з обтиснутими компресійними роз'ємами антени. Перед опресовуванням штекерів кінці кабелю ретельно обробляються, щоб оплетка не виступала з роз'єму і не стикалася з мідним провідником. Ми підтримуємо повний захист екрану кабелю.

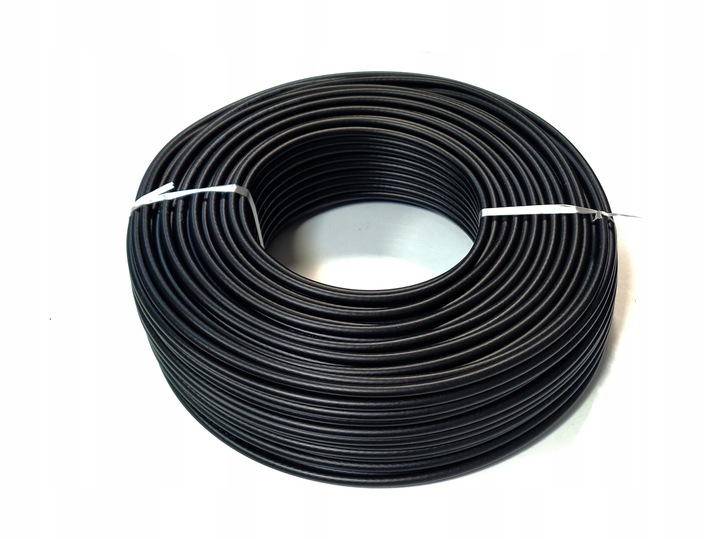

• Тип кабелю: Triset 113 PE (75Ohm/1.13/4.8/6.8)
• Захисний екран: Al/PET фольга, товщина 0,04
• Діелектрик: діаметр 4,8 ± 0,02 мм спінений ПЕ фізично з азотом (N), товщина 1,83 мм
• Зовнішня оболонка: φ 6,8 мм, чорний ПЕ
• Обплетення: 144 дроти, алюміній

ПРОДУКТ КЛАСУ "А"

TRISET-113 PE – це кабель, який відповідає директиві CPR. Вони відповідають європейському стандарту EN 50575, який визначає вимоги до пожежних властивостей, методів випробувань і оцінки кабелів як будівельних матеріалів.

TRISET-113 PE також відповідають стандарту EN50117 і стандарту класу A у всьому діапазоні передачі в діапазоні частот 5–3000 МГц.

TRISET-113 PE також відповідає вимогам постанови Міністерства транспорту, будівництва та морського господарства щодо «технічних умов, яким повинні відповідати будівлі та їх розташування» від 22 листопада 2012 року у сфері кабельної розводки, призначеної для установок RTV/SAT.

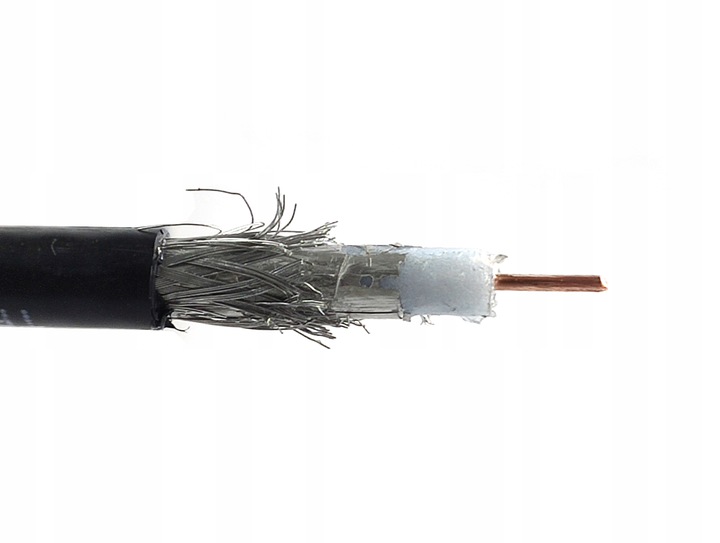

Мідний сердечник: 1,13 мм (точність +/- 0,03)

Фізично спінений діелектрик:

• Товщина діелектрика: 1,83 мм (точність +/- 0,05)
• Діаметр діелектрика: 4,80 мм (точність +/- 0,1)
• Овальність (деформація від круглого перетину): +/- 2%

Al/PET/Al фольга, наклеєна на діелектрик 30/12/30 мкм:

• Ширина: 18 мм (точність +/- 0,3)
• Нахлест: >3 мм (точність +/- 0,5)
• Товщина: 75 мкм (точність +/- 3)

Коса:

• Матеріал: алюміній
• Діаметр дроту: 0,12 мм (точність +/- 0,01)
• Кількість проводів: 24 x 6 шт.
• Кут намотування: 19,34 градусів
• Покриття: 81%

Пальто:

• Матеріал: PE
• Товщина: 0,8 мм (точність +/- 0,01)
• Діаметр: 6,8 мм (точність +0,20/-0,05)
• Колір: чорний

Електричні параметри:

• Опір при 20°C: 16,85 Ом/км (точність +/- 0,5)
• Ємність: 52 пФ/м (точність +/- 1,5)
• Опір ізоляції: 2000 МОм/км (точність +/- 3%)
• Імпеданс: 75 Ω (точність +/- 3)
• Коефіцієнт скорочення хвилі: 84% (точність +/- 1)

Механічні параметри:

• Робоча температура: -30...+70 °C
• Температура укладання: -5...+40 °C
• Мінімальний радіус вигину: 35 мм (одноразовий), 70 мм (багаторазовий)

Стиснуті вилки MASTER або tc' F6D

Вилки, які використовуються на кінцях кабелю Triset-113, євисокоякісними антенними роз'ємами. З'єднувачі цього типу характеризуються дуже високою довговічністю і високим рівнем захисту від вологи, яка є однією з найчастіших причин виходу з ладу антенних і радіосистем,

З'єднувачі обжимаються на кабелі за допомогою професійного обтискача. Два компресійних кільця забезпечують відмінну фіксацію кабелю і запобігають потраплянню води. Гайка, що вільно обертається, і точна різьба усувають відомі монтажникам проблеми з нагвинчуванням коннектора на розетку.

• Тип роз’єму:антена
• Тип: штекер F, антенний штекер (телевізійний штекер) під кутом
• Імпеданс: 75 Ом
• Діапазон частот: < 3000 МГц
• Міцність на розтяг (загальна): <89N

ОБМЕЖЕНЕ ПРАВО НА ПОВЕРНЕННЯ

УВАГА! Будь ласка, уважно ставтеся до своїх покупок!

Пропонований продукт є індивідуальним продуктом, щоразу створюється на основі ваших специфікацій. Незважаючи на готову специфікацію кабелю, він завжди виготовляється за вашим замовленням. У цій ситуації відповідно до ст. 38 п. 3 Закону від 30 травня 2014 року про права споживачів, повідомляємо, що поверненню споживачам воно не підлягає.
