GRAF Інфільтраційний тунель ДРЕНАЖНА очисна установка 130л

Інфільтраційний тунель GRAF DRAINAGE очисна станція 130л

Інфільтраційний дренажний тунель GRAF 130L KOM-ST130

Довговічний| Розподіл попередньо очищених стічних вод або дощової води | Схвалено для руху транспортних засобів вагою до 1,6 т |Просте встановлення| Невелика площа розкопок | Гнучкість методу укладання (кожну нитку можна розмістити в іншому напрямку) | Висока ефективність інфільтрації стічних і дощових вод

Інфільтраційні тунелі 130 л - Інноваційне рішення для ефективної та екологічної очистки та інфільтрації стічних вод

Надійні пластикові інфільтраційні камери

Інфільтраційні камери об'ємом 130 літрів виготовлені за сучасною технологією інжекційного пластику. Додаткові ребра посилюють конструкцію як на бічних стінках, так і на склепінні, що робить їх міцними та міцними.

Важливим елементом камер є поперечні прорізи, розташовані в бічних стінках, які забезпечують оптимальний потік стічних вод. Перфорована бічна поверхня має висоту 21 см і забезпечує ефективний дренаж.

Кожна камера має площу інфільтрації приблизно 1 м², що вказує на ефективність процесу очищення.

Гравітаційна інфільтрація стічних вод у землю з додатковою попередньою обробкою киснем

Інфільтраційні ліжка, що складаються з цих інноваційних камер об’ємом 130 л, ідеально підходять для гравітаційної інфільтрації стічних вод у землі.

Робота камер інфільтрації 130 л заснована на потоці стічних вод від очисних споруд до депозиту. Під час цього процесу стічні води просочуються через баласт під тунелями. Аеробні бактерії, діючи в результаті течії та доступу кисню, сприяють біологічному очищенню стічних вод.

Доступ кисню забезпечується через гравітаційну вентиляцію, інтегровану з каміном у кінці ліжка (Не входить до комплекту - купується окремо) та високою вентиляцією, виведеною над дахом житлового будинку, що відповідає всім необхідним вимогам для вентиляційних каналів.

Легко укладати

Також варто відзначити, що інфільтраційні тунелі 130 л практичні та функціональні. Їх можна зберігати в стопках, економлячи місце. Крім того, вони мають знімну кришку, яка полегшує доступ до камери та обслуговування.

Камери повинні бути встановлені відповідно до розробленого робочого проекту. Глибина котловану для камерної системи залежить від багатьох факторів, таких як глибина фундаменту очисної споруди або резервуара дощової води, рівня грунтових вод, типу ґрунту, відстані фільтраційного русла від очисної споруди або резервуара дощової води, а також зони і глибина промерзання грунту.

Умови влаштування інфільтраційних камер

• Встановлення проводити згідно з робочим проектом.
• Глибина виїмок залежить від: розташування очисна споруда або резервуар для дощової води, рівень ґрунтових вод і тип ґрунту, відстань камер від поля фільтрації та зон і глибина промерзання ґрунту.
• Дно котловану має бути не менше ніж на 1,5 м над найвищий рівень ґрунтових вод.
• Мінімальна ширина виїмки 0,6 м, відстань між камерами не менше 1,5 м.
• Тунель повинен бути вистелений шаром. баласту товщиною не менше 10 см із щебеню фракцією 30-60 мм.
• Камери під газонами рекомендується встановлювати в зелених смугах. Їх можна встановлювати в місцях з рухом транспорту до 1,6 т.
• Система камер повинна завершуватися ревізійно-аераційною трубою діаметром D110.
• У корпусі для середньопроникних ґрунтів, таких як глинистий пісок, рекомендується додатковий шар щебеню або митого каменю на висоту камери, а товщина шару засипки залежить від типу ґрунту.
• Слід уникати зони над і навколо ділянки просочування для рослин із розгалуженою кореневою системою.

Відстані та розташування поля інфільтрації на ділянці

Повинні бути дотримані відповідні відстані та місця встановлення. Інфільтраційна труба, що складається з камер об’ємом 130 л, має бути розташована:

• мінімум 30 метрів від свердловини, яка постачає воду для споживання людьми.
• від межі сусідньої ділянки, дороги (вулиці) або мінімум 2 метри від рівня грунтових вод
• Не менше 3 метрів від крони дерева

Експлуатація та технічне обслуговування

• Для забезпечення ефективної роботи інфільтраційних тунелів ми рекомендуємо регулярний моніторинг рівномірного розподілу стічних вод у руслових тунелях та використання відповідних біопрепаратів. Умови для фундаменту русла мають відповідати інструкціям з експлуатації та обслуговування.
• Можливість проникнення дощової води є додатковою перевагою інфільтраційних тунелів об’ємом 130 л.

ПРИМІТКА: Тунель має закінчуватися спеціальною кришкою з дефлектором для запобігання вимивання ґрунту (продається окремо).

Параметри:

• Об'єм: 130 л
• Довжина: 119 см
• Висота: 32 см
• Ширина: 50 см
• Вага: 4,2 кг

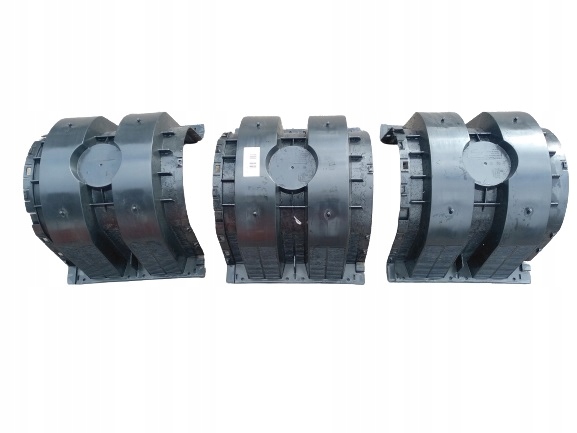

• 1 інфільтраційний тунель складається з 3-х елементів, з’єднаних засувками
