Excursion SHX-6.3C+dB - автомобільні динаміки

Набір 3-смугових динаміків: 4 165-мм вуфери, SX-SAT середньо-висока секція, 6 кросоверів - 1,5 Ом, 180/400 Вт, 95 дБ, 40-20000 Гц, глибина 60 мм

Excursion SHX-6,3C дБ

Автомобільний 3-смуговий роздільний динамік від Excursion із серії SHX (Street High Power eXcursion), що містить 4 середніх НЧ-динаміка діаметром 165 мм. У набір входять 4 НЧ-динаміки SHX-6M, 6 пасивних кросоверів і набір СЧ/ВЧ-динаміків SX-SAT (2 твітери + 2 СЧ-динаміки + монтажні панелі МДФ). Комплекти гучномовців SHX у версії dB (контрабас) з подвійними низькочастотними динаміками — це більш просунуті звучаючі продукти з підвищеною ефективністю, призначені для користувачів, які очікують відчуттів сильних басов вище середнього. У порівнянні з дуже хорошою репутацією динаміків нижчої серії SX, набори динаміків SHX представляють набагато більш зрілий і динамічний характер звучання. Вища потужність підсилювача зазвичай забезпечує кращий контроль динаміків. З цієї причини імпеданс котушок середнього НЧ-динаміка SHX було знижено до 3 Ом. Завдяки цьому, коли два середніх НЧ-динаміка з'єднані паралельно в один канал (результатний опір 1,5 Ом), ви можете використовувати підсилювач дуже ефективно, отримуючи від нього до 50-75% більше потужності. Екскурсійні підсилювачі, стабільні до 2 Ом, дуже добре справляються з опором 1,5 Ом і бездоганно працюють із наборами гучномовців SHX-6,3C дБ. Діафрагми НЧ виготовлені з дуже якісного матеріалу, який являє собою композит паперу і натуральної вовни, армований домішкою скловолокна. Це робить діафрагми легшими приблизно на 10%, що призводить до більш високої деталізації звуку в діапазоні середніх частот і помітного покращення швидкості атаки басової основи (після початкового періоду обкатки). Однак на 25% більша вентильована магнітна система EFF (ефективне поле потоку) і збільшений проміжок котушки забезпечують більші лінійні відхилення діафрагми, забезпечуючи вищу продуктивність переважно в діапазоні низьких тонів. Сталеві корзини НЧ-динаміків і алюмінієві корпуси котушок оснащені додатковими отворами для підтримки системи охолодження. Діафрагми НЧ-динаміків SHX-6M мають пилозахисні ковпачки (пилозахисні ковпачки) спеціальної форми в стилі фазових коректорів, основне завдання яких полягає в покращенні роздільної здатності звуку в разі більшого кута прослуховування (наприклад, при низькому - встановлені НЧ-динаміки). Вбудований набір середньочастотних динаміків SX-SAT з природним і детальним звучанням відповідає за вищий акустичний діапазон. Діафрагми середньочастотних динаміків виготовлені з 2-шарового пресованого паперу, а високоякісні динаміки - високоякісні куполи з натурального шовку діаметром 25 мм. Близьке розташування обох динаміків значно покращує звучання та сприяє правильному налаштуванню середньо-високочастотної частини в 3-смугових системах. У набір також входять пасивні кросовери 6 дБ/октаву, побудовані з використанням високоякісних аудіоконденсаторів MKP (HPF) і котушок з товстого мідного дроту (LPF). Додатковий символ «dB» (контрабас) у назві моделі означає, що ми маємо справу з набором з підвищеною ефективністю (+3 дБ), оснащеним 4 низькочастотними динаміками з кінцевим опором 1,5 Ом при паралельному з’єднанні двох динаміків в один канал. Ця конфігурація забезпечує незабутнє, потужне враження у вигляді добре контрольованої та дуже динамічно звучаючої низькочастотної частини акустичної смуги. Говорячи галузевим жаргоном, цей комплект просто забезпечує неймовірно потужний бас.

ОСНОВНІ ПАРАМЕТРИ:

• Автомобільний 3-смуговий набір окремих динаміків із чотирма низькочастотними динаміками
• Діаметр динаміка (ВЧ/СЧ/НЧ) : 25 / 70 / 165 мм
• Среднеквадратична потужність: 180 Вт
• Макс. потужність: 400 Вт
• Опір: 1,5 Ом (якщо два НЧ-динаміки з’єднані паралельно в одному каналі)
• Частотна характеристика: 40 - 20 000 Гц
• Ефективність (1 Вт/1 м): 95 дБ
• Магніти НЧ-динаміка: 12,5 унцій, ферит
• Монтажна глибина НЧ-динаміків: 60 мм
• Монтажна глибина комплекту середньочастотних динаміків: 30 мм

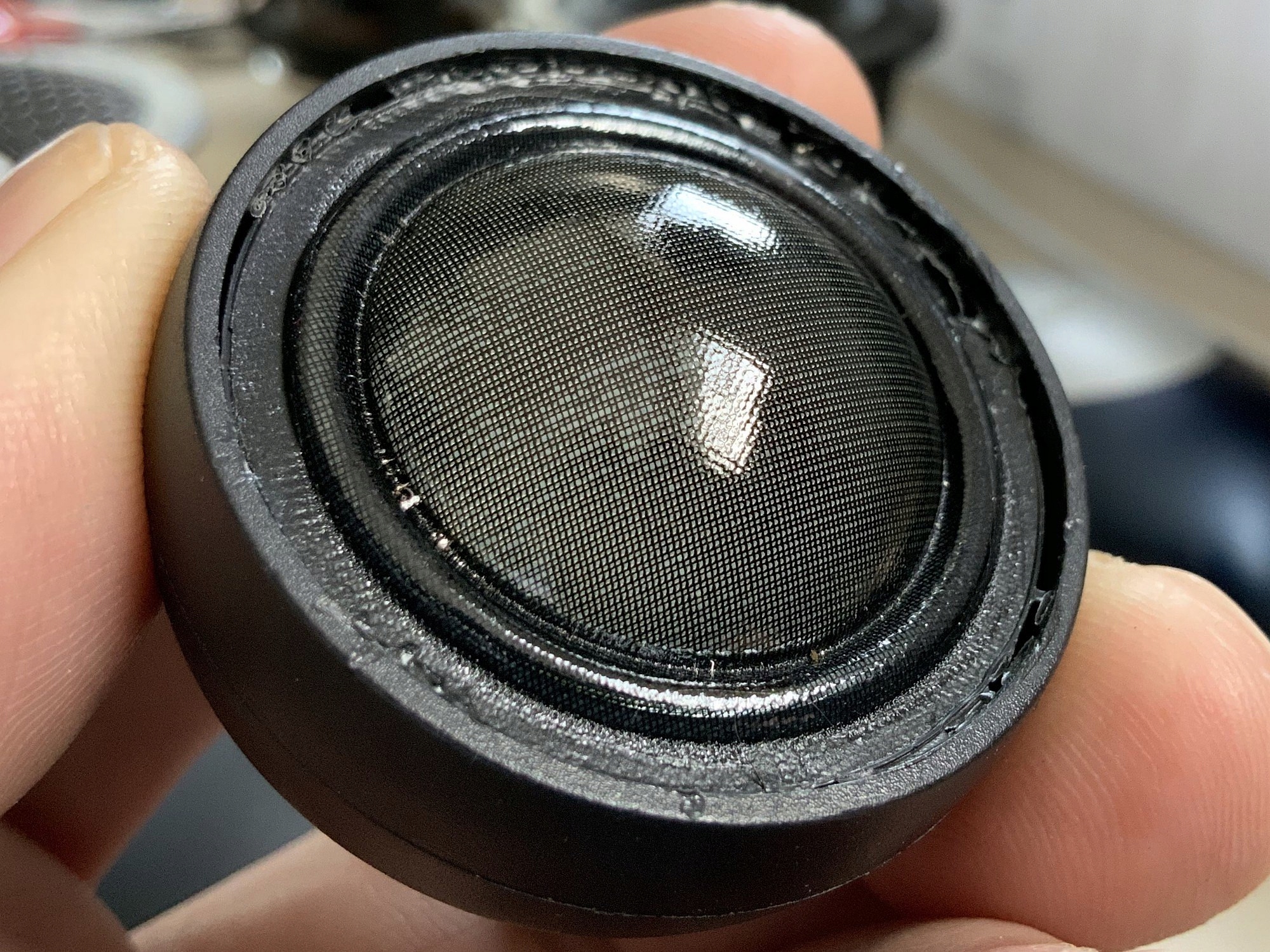

ВЧ-динаміки SX-SAT:

• купольна діафрагма діаметром 25 мм із чистого натурального шовку, просоченого тонким шаром антирезонансної речовини (Activ Damping Coating) - забезпечує чистий, вірний і деталізований високий звук.
• Звукова котушка з мідного дроту OFC, охолоджена ферорідиною.
• Дуже ефективна неодимова магнітна система з системою охолодження котушки.
• Високоякісні акустичні кабелі, виготовлені із зовнішньої оцинкованої безкисневої міді OFC, завершуються роз’ємами Plug&Play, що дозволяє змінювати поляризацію динаміків.

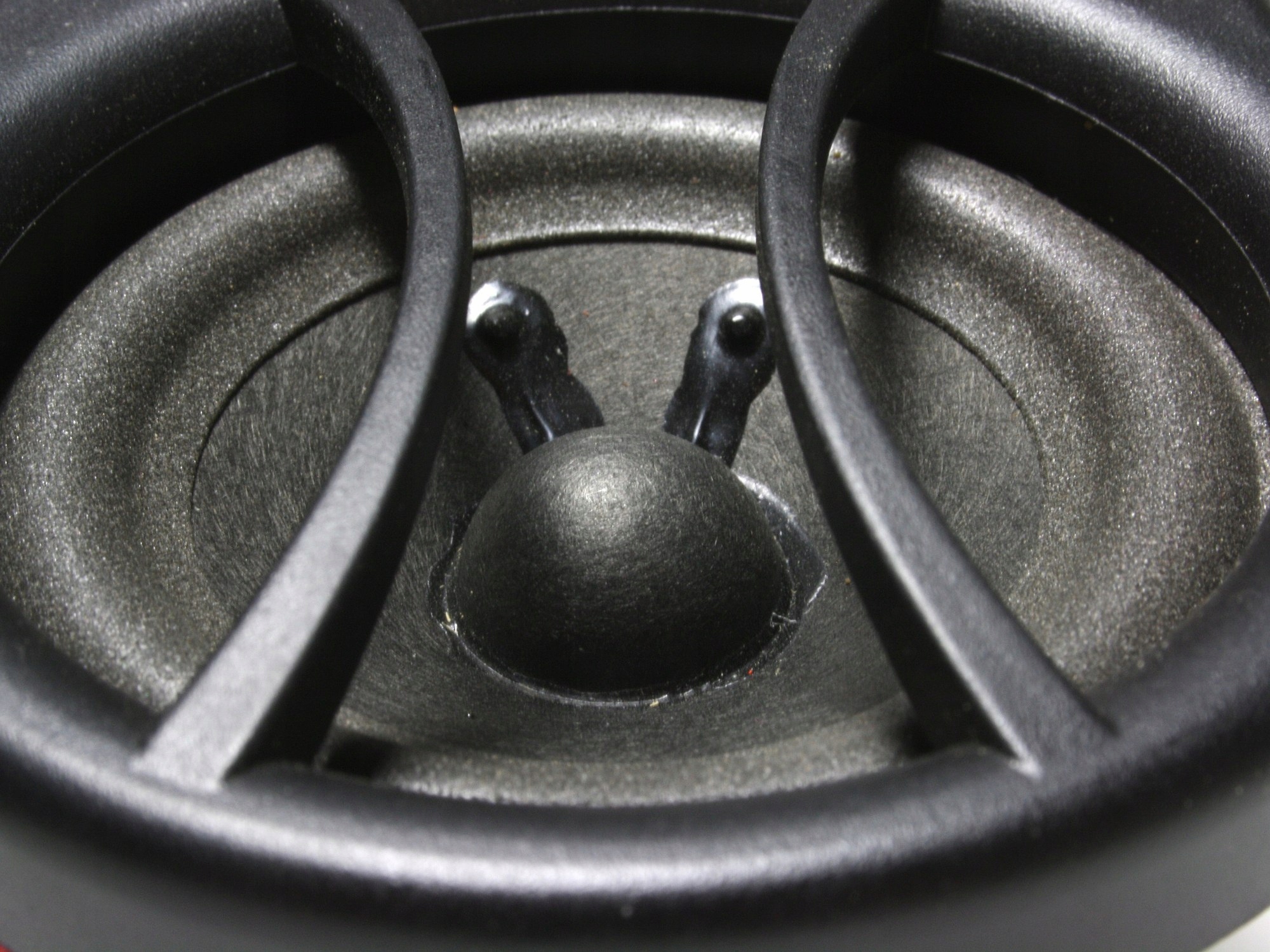

Динаміки середнього діапазону SX-SAT:

• Діаметр 70 мм.
• Жорстка та легка конусна діафрагма ADC (Activ Damping Coating) з двох спресованих шарів тонкого паперу - забезпечує природне і детальне звучання середніх і високих тонів акустичної смуги.
• Верхній підвіс, що забезпечує лінійне відхилення діафрагми в широкому частотному діапазоні, виготовлений з подвійного пресування. піна з високими амортизаційними властивостями, додатково захищена від шкідливого впливу сонячних променів (УФ). Результат - більш висока роздільна здатність середніх тонів (наприклад, вокал) і більш висока ефективність при зменшенні небажаних спотворень.
• Жорстка чорна корзина, спресована зі сталі з великими отворами, що забезпечує вільний потік повітря, "прокачаного" через задню частину діафрагми. .< /li>
• Ефективна магнітна система EFF (Efficient Flux Field) — оптимізована конструкція для ефективної роботи за низької потужності.
• Ретельно розроблена котушка з чистої міді, точно намотана на алюмінієвий каркас. Мідь є одним із найкращих провідників електрики, а алюміній є одним із найкращих провідників тепла, хоча він має дуже малу вагу, створюючи незначне навантаження на рухомі частини динаміка. Це гарантує дуже ефективну роботу, добре відведення тепла від котушки та тривалу та безвідмовну роботу гучномовця. зміна поляризації динаміків.

Вуфери SHX-6M:

• Діаметр 165 мм.
• Жорстка та надзвичайно легка конусна діафрагма з паперового композиту, натуральної вовни та скловолокно. Ця структура мембрани на 10% легша порівняно з мембраною, виготовленою лише з паперу. Ефект – більш природний, збалансований і детальний звук середніх частот і рясний, динамічний і краще контрольований бас.
• LXPD (Lineał X-point Phase Plug Design) фазовий коректор у стилі антипилового ковпачка – покращує роздільну здатність звук середнього діапазону в більш широкому діапазоні кутів прослуховування, наприклад, з низько розташованими динаміками (великий кут прослуховування з боку водія).
• Верхня підвіска, що забезпечує великі лінійні відхилення діафрагми в широкому діапазоні частот, виконана з піни подвійного пресування з високими амортизаційними властивостями, додатково захищеною від шкідливого впливу сонячних променів (УФ). Результат – вища роздільна здатність середніх тонів (наприклад, вокал), більше басу та вища ефективність із зменшенням спотворень.
• Жорсткий чорний кошик зі сталі з великими отворами, що забезпечує вільний потік повітря, що «прокачується» через задню частину діафрагма. Кошик також має додаткові симетрично розподілені отвори під нижньою підвіскою, що забезпечує ефективну вентиляцію та охолодження котушки, що робить її більш стійкою до навантажень із вищими значеннями потужності.
• 25% більше магнітне поле EFF (Efficient Flux Field). система з центральним отвором, який знижує резонансну частоту та додатково підтримує систему охолодження котушки, розширений зазор котушки забезпечує більшу лінійну екскурсію діафрагми, що покращує продуктивність, особливо в основі басу.
• Ретельно розроблений Котушка на 3 Ом, виготовлена ​​з мідного дроту збільшеної товщини, яка була точно намотана на алюмінієвий каркас з додатковими отворами для підтримки охолодження. Мідь є одним із найкращих провідників електрики, а алюміній є одним із найкращих провідників тепла, хоча він має дуже малу вагу, створюючи незначне навантаження на рухомі частини динаміка. Це гарантує дуже ефективну роботу, добре відведення тепла від котушки та тривалу та безвідмовну роботу гучномовця.
• Магніт захищений гумовою захисною кришкою.
• Металеві сітчасті решітки є додатковим аксесуаром (XGR6 - продається окремо) .

Пасивні кросовери:

• Пасивні кросовери 6 дБ/октаву. для високочастотних і середньочастотних динаміків (SX-2WX - 2 шт.) і для низькочастотних динаміків (SHX-2WX - 4 шт.) - прочитайте додаткові примітки нижче.
• Високоякісні аудіоконденсатори MKP, що покращують якість і деталізацію звуку.
• Невеликі розміри та мала вага дозволяють зручно та легко встановлювати будь-де на клейку стрічку 3M.
• Можливість підключити резистивні аттенюатори Plug&Play для зниження гучності динаміків середнього та високочастотного динаміків (атенюатори Excursion XLR-2/-4/-6/-8/-10 дБ продаються окремо).

ДОДАТКОВІ ПРИМІТКИ:

• Кросовери необхідні для належної роботи середньочастотних (MID) і високочастотних (TW) гучномовців. Вони також функціонують для захисту цих динаміків від пошкодження звуковим сигналом із занадто низькою частотою. Експлуатація динаміків середнього та високочастотного динаміків без належним чином підключених кросоверів може призвести до остаточного пошкодження динаміків (згоряння котушки динаміка). Такі пошкодження не покриваються гарантією.

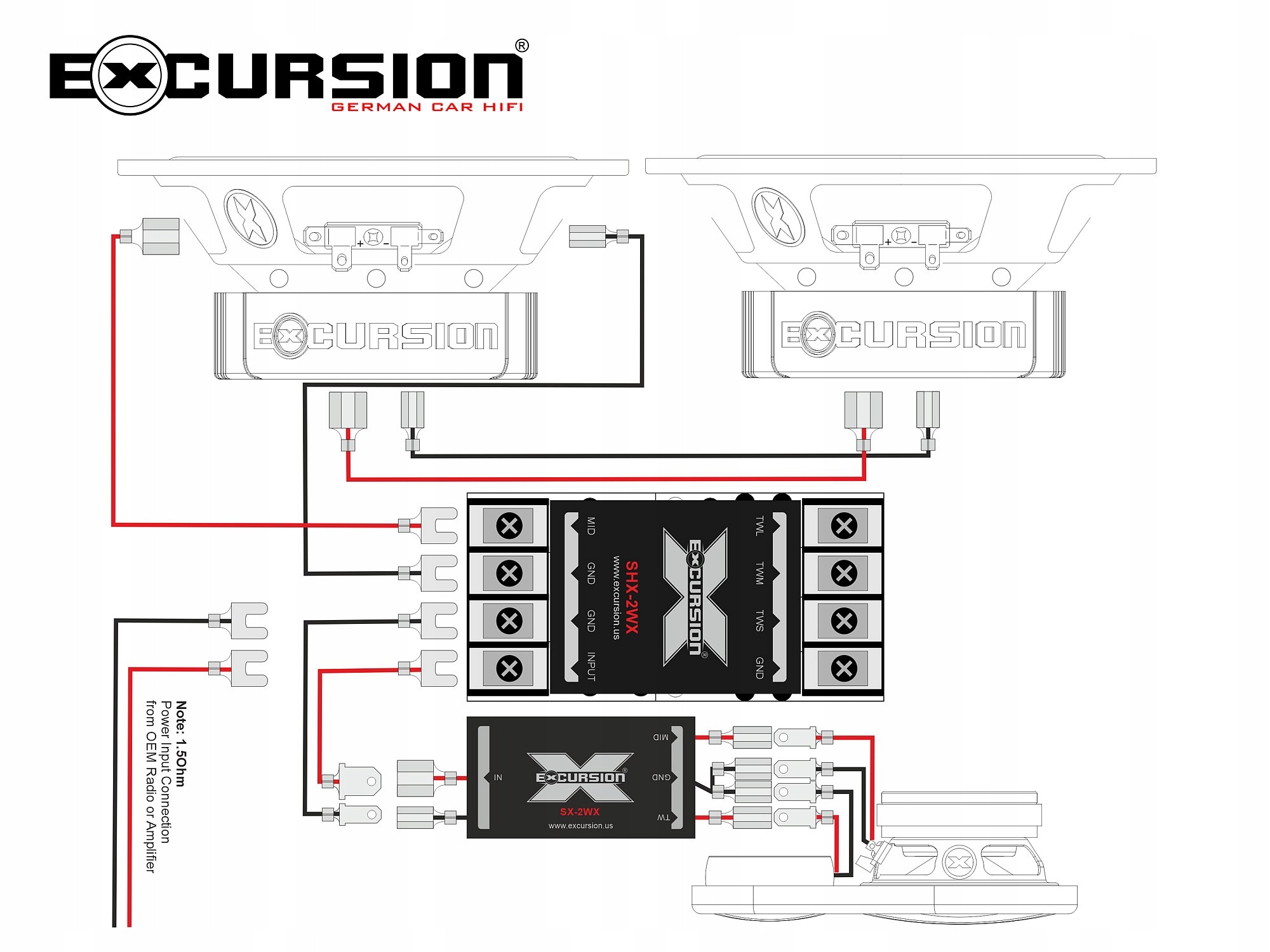

• У комплекті з 4 низькочастотними динаміками можна використовувати два варіанти підключення, використовуючи 4 або 6 кросоверів. Варіант-1 (4 кросовери) - пара паралельно з’єднаних НЧ-динаміків живляться через загальний фільтр LPF від одного кросовера SHX-2WX (фільтр HPF від цього кросовера не використовується). Так само друга пара НЧ-динаміків. Варіант-2 (6 кросоверів) - кожен НЧ-динамік живиться незалежно через окремий LPF від чотирьох окремих кросоверів SHX-2WX (фільтри HPF цих кросоверів не використовуються). У кожному з наведених вище варіантів набір гучномовців середнього діапазону SX-SAT повинен отримувати живлення від двох окремих кросоверів SX-2WX (фільтри TW/MID). Варіант 2 є більш нейтральним за звуком, оскільки опір 3 Ом кожного низькочастотного динаміка, підключеного до окремого кросовера, не змінює частоту кросовера фільтра LPF.
• Залежно від місця встановлення, орієнтації та відстані динаміків один від одного та від слухача, у деяких випадках для досягнення кращого звуку може бути корисно змінити полярність проводів високочастотного та/або середньочастотного динаміків (міняючи місцями дроти). Це призначено для більш точного вирівнювання частотно-фазових характеристик в околицях точки кросовера, якщо в цій точці буде несприятливе посилення цієї частини акустичної смуги, що найчастіше проявляється у більш сильному опроміненні вищих частот. частини середнього діапазону. Перехресні роз’єми призначені для легкої зміни полярності високочастотних і середньочастотних динаміків.
• Щоб знизити рівень сигналу динаміків середнього чи високочастотного динаміків і відрегулювати їх гучність відповідно до ваших уподобань, ви можете використовувати прості в установці резистивні атенюатори Excursion XRL (продаються окремо), які зменшують рівень сигналу в діапазоні 2- 10 дБ.
• Екскурсійні підсилювачі, стабільні до 2 Ом дуже добре справляються з опором 1,5 Ом і бездоганно працюють із наборами гучномовців SHX-6,3C дБ.

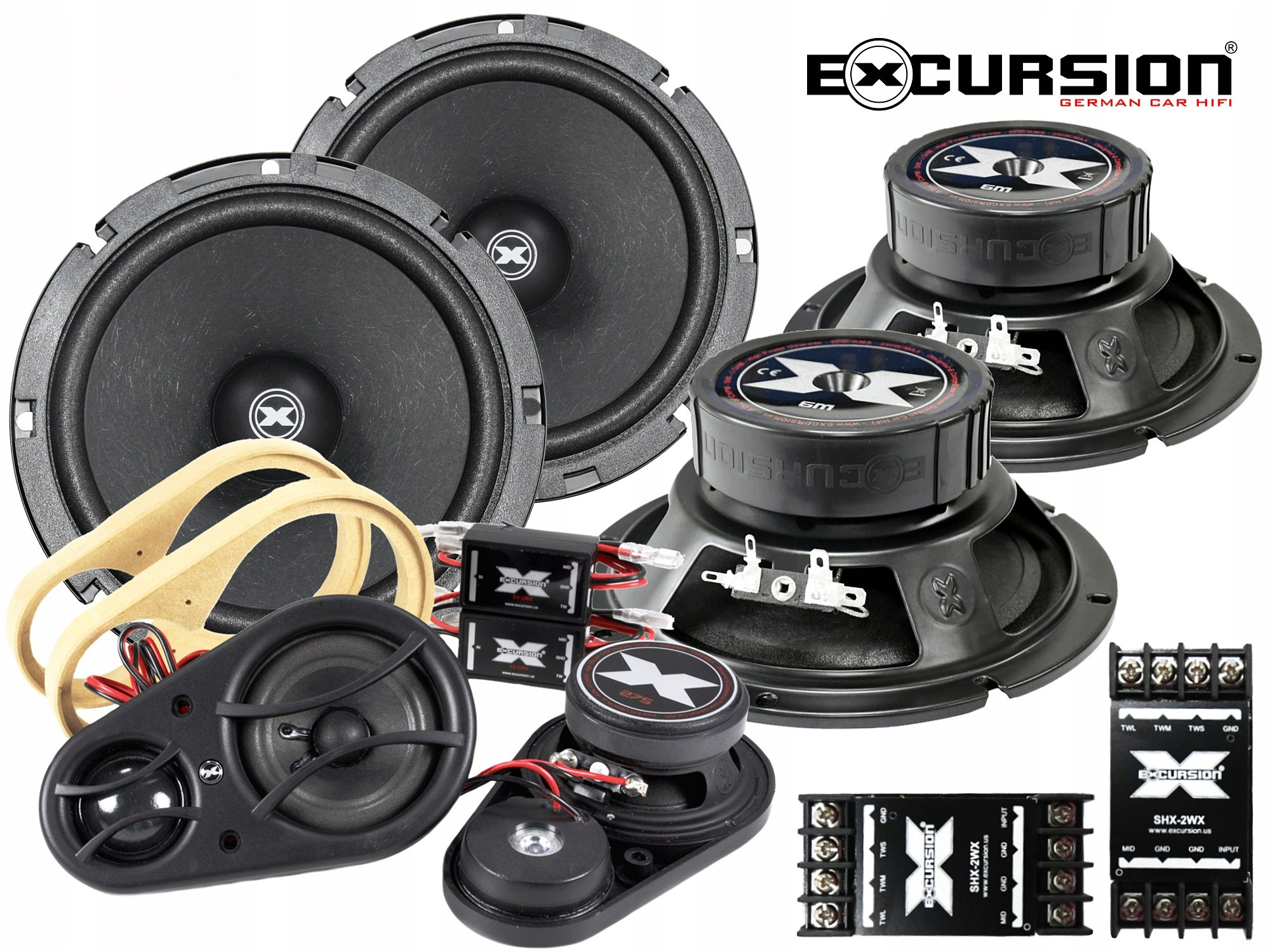

Набір включає:

• 2 комплекти динаміків середнього та високочастотного динаміків (набір SX-SAT)
• 4 НЧ-динаміки 165 мм (НЧ-динаміки SHX-6M)
• 2 пасивних кросовера SX-2WX для середньочастотних і високочастотних динаміків
• 4 пасивні кросовери SHX-2WX для вуферів
• 2 монтажні панелі з МДФ для стаціонарного встановлення набору SX-SAT, наприклад, шляхом заповнення «А» стійок автомобіля
• кабелі та кріпильні гвинти
• інструкції та наклейка з логотипом
