Поворотний зажимний з’єднувач – поворотний – зі шланговим з’єднувачем DN 25 мм – LÜDECKE – DIN 3489 – SKG 25-DR

Надійний і універсальний: Відкрийте для себе виняткову ефективність і довговічність за допомогою наших поворотних зажимних з’єднувачів LUDECKE, які ідеально підходять для подачі стисненого повітря в різні сфери застосування пневматичні інструменти в будівництві, гірничодобувній та важкій промисловості. Вони ідеально підходять для роботи з пневматичними молотками, дрилями, трамбовками, ущільнювачами та компресорами.

Висока міцність і безпека: виготовлені з матеріалів найвищої якості завдяки запатентованій технології виробництва, наші з’єднувачі більш стійкі до розтягування, згинання та напруги, ніж продукти, доступні на Далекому Сході. Це гарантує тривалий термін служби та мінімізує ризик пошкодження дорогого обладнання та ризик для здоров’я операторів.

Екологічно чистий дизайн: наші роз’єми пасивовані хромом без використання шестивалентного хрому, який є шкідливим для навколишнього середовища та здоров’я, що робить їх безпечнішими та екологічно чистішими.

Унікальна функція повороту: роз’єми можна повертати 360°, що виключає ризик скручування проводів під час роботи. працювати, захищаючи від пошкодження та втрати живлення пристроїв.

З'єднувачі SKG зі з'єднувачем для шланга: ідеально підходять для з'єднання плоских і традиційних шлангів із пристроями, оснащеними з'єднувачами з затискачами, включаючи систему, що використовується в пристроях "Atlas Copco". Функція обертання підвищує безпеку роботи та надає більшу свободу маневру під час роботи з промисловим обладнанням.

Удосконалений дизайн: для підвищення міцності та довговічності в конструкції використовуютьсятефлонові контактні кільця та додаткові ущільнювачі «O-ring» із маслостійкої гуми. Ми пропонуємо повний асортимент зажимних з’єднувачів LUDECKE із міжцентровою відстанню 42 мм, сумісних із пневматичними пристроями Atlas Copco або Chicago Pneumatic.

Оберіть LUDECKE для надійності: Інвестиції в наші зажимні з’єднувачі є гарантією ефективності, безпеки та довгострокового задоволення в будь-якому промисловому середовищі.

Вони мають стійкість до масла. ущільнення GOER.

↵

• Матеріал: чавун, оцинкований і жовто пасивований (без оксиду хрому VI) і сталь.
• Стандарт: DIN 3489
• Робочий тиск [бар]: 16
• Робоча температура [°C]: від -40 до +95
• Відстань між центрами [мм]: 42
• Прокладка: Perbunan (NBR) - маслостійка,
• Універсальна система, яка використовується в усьому світі, напр. у пристроях Atlas Copco.
• Рекомендується використовувати затискачі DIN 20039 A типу SL або затискні втулки типу LPH
• Середовище: стиснене повітря.
• Розмір гнізда (DN шланга) [мм]: 25
• Прохідність (DN): 19

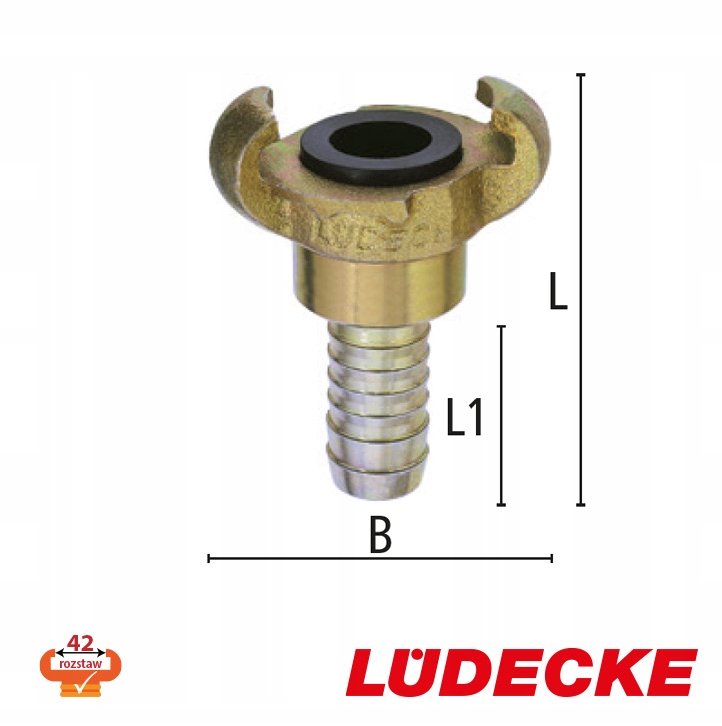

• Загальна ширина (B): 63
• Загальна довжина (L): 87
• Довжина втулки (L1): 41
• Вага [г]: 260

Посібник користувача для з’єднувачів із затискачами:

Крок 1.

З’єднувачі з затискачами Ludecke — це симетричні з’єднувачі, що означає, що ми можемо з’єднати будь-які два з’єднувачі з цієї системи, оскільки вони не мають зовнішніх і внутрішніх частин

Крок 2.

Щоб з’єднати кабелі за допомогою цих з’єднувачів, розташуйте їх разом так, щоб їхні кігті були один навпроти одного, щоб вони входили в щілину між замикаючими фланцями.

Крок 3.

Щоб закріпити з'єднувач, поверніть з'єднувач вправо, в результаті чого зубці зімкнуться в характерне кільце, а ущільнювачі всередині забезпечать герметичність з'єднання. Щоб від'єднати, просто поверніть роз'єми ліворуч.
