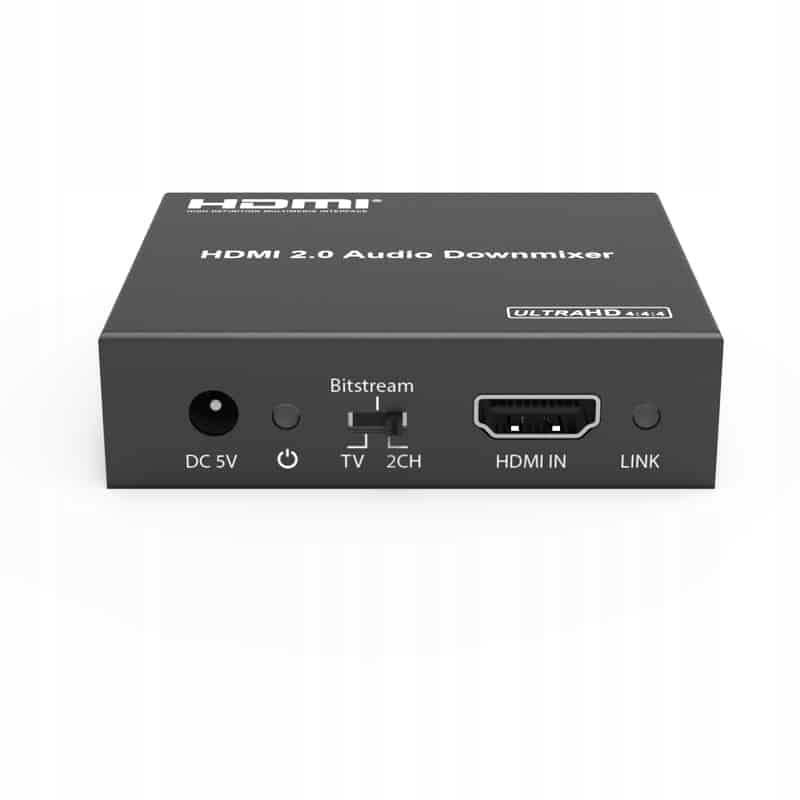

HDV-MB02 HDMI 2.0 аудіопристрій для Toslink і аналогового RCA

• Пристрій декодування та вилучення HDMI у HDMI + цифрове аудіо (включно з багатоканальним 2.0 і 5.1) і аналогове аудіо
• Вхід: 1xHDMI 2.0b
• Вихід: 1xHDMI 2.0b, 1x оптичний Toslink, 1x RCA L/R аудіовихід.
• Підтримка 4K2K@50/60Hz(YUV4:4:4), 4K2K@30Hz, 1080P@120Hz та 1080P 3D@60Hz.< /li >
• Прохід HDMI для LPCM

HDV-MB02 — це пристрій для виділення та деембеддеру аудіо HDMI 2.0 18 Гбіт/с. Це дозволяє витягувати аудіосигнал з будь-якого джерела HDMI на цифровий оптичний сигнал Toslink або аналоговий аудіовихід. Щоб забезпечити максимальну продуктивність, deembedder підтримує понижувальне мікшування бітового аудіо до аналогових стереосигналів і підтримує повне проходження (до 192 кГц) на оптичних виходах і виходах HDMI.

Вхід і вихід HDMI 2.0 підтримують роздільну здатність відео до 4K2K@50/60 Гц (YUV444). Deembedder підтримує 10-бітне проходження HDR і обхід HDMI, LPCM 2CH, Dolby TrueHD, Dolby Digital Plus, Dolby Atmos і DTS-HD Master Audio, частота дискретизації до 192 кГц. HDV-MB02 також підтримує HDCP 2.2 і HDMI CEC.

Функції HDV-MB02:

• Підтримка HDMI 2.0b (18 Гбіт/с), сумісність із HDCP 2.2 і DVI
• Збільшення роздільної здатності відео до 4K2K@50/60 Гц (YUV444)
• Витягує аудіосигнал із HDMI на багатоканальний оптичний сигнал (SPDIF) або аналоговий стерео Л/П
• Підтримує наскрізне проходження HDMI під час перемикання від HDMI до оптичного аудіовиходу, якщо вхідний сигнал HDMI подається зі стереозвуком LPCM 192 кГц/24 біт (або вище), той самий аудіосигнал із максимальною частотою дискретизації 192 кГц надсилається до оптичного виходу SPDIF Toslink. Не стосується багатоканального аудіо
• Підтримує декодування бітового потоку в аналоговий стереосигнал L/R
• Підтримка оптичного виходу: LPCM 2CH, Dolby Digital2/5.1CH, DTS 2/5.1 CH. >
• Пристрій деембеддера аудіо підтримує HDMI CEC

Технічні дані

• Сумісність з HDMI: 2.0b
• Сумісність з HDCP: HDCP 2.2 і HDCP 1.4
• Пропускна здатність відео: 18 Гбіт/с
• Підтримувана роздільна здатність: до 4K2K 50/60 Гц (YUV4:4:4), 4K2K 30 Гц, 1080P 120 Гц і 1080P 3D 60 Гц
• Колірний простір: RGB, YCbCr 4:4:4, YCbCr 4:2:2
• Глибина кольору: 10 біт, 12 біт
• Підтримувані аудіоформати HDMI (наскрізний): LPCM 2/5.1/7.1CH, Dolby Digital, DTS 5.1, Dolby Digital+, Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos, DTS: /5.1CH 2/5.1CH
• Формати Audi L/R:Analog Stereo 2CH (L/ R)
• Захист від електростатичного розряду:
• b> Модель людського тіла – ±8 кВ (повітряний розряд) та ±4 кВ (контактний розряд)
• Входи: 1x HDMI 2.0b тип A [19-контактний гніздо]< /li>
• Виходи: 1x HDMI 2.0b тип A [19-контактний жіночий], 1x L/R аудіовихід [RCA], 1x оптичний вихід [S/PDIF]
• Корпус: Чорний метал
• Розміри : 73,5 мм [ширина] x 60,7 мм [глибина] x 20 мм [В]
• Вага: 135 г
• Блок живлення : Вхід: AC100 – 240 В 50/60 Гц, Вихід: 5 В постійного струму/ 1 A (США/ЄС), стандарти: сертифіковано CE/FCC/UL)
• Енергоспоживання: 1,25 Вт (макс.)
• Робоча температура: 32–104°F / 0–40°C
• Температура зберігання: -4 – 140°F / -20 – 60°C< /li>
• Відносна вологість: 20 – 90% RH (без конденсації)
• Вміст упаковки: 1× HDV-MB02, 1× адаптер живлення 5 В/1 A, 1× посібник.

Схема підключення:
