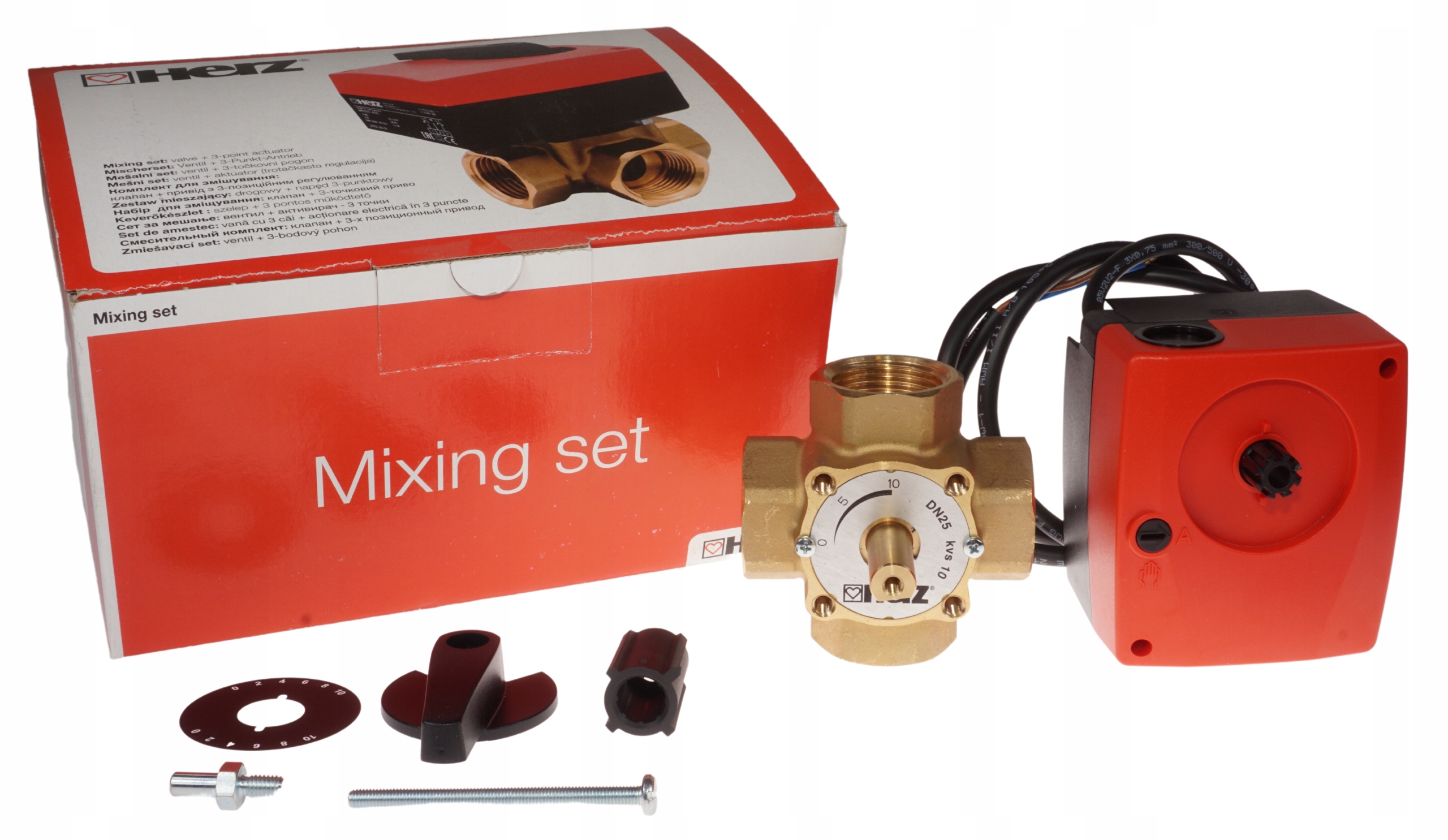

Набір для змішування:

4-ходовий клапан 1": 1 2138 23

+

Привід приводу: 1 7712 63

Привід Herz 1 7712 63

Привід кріпиться до змішувального клапана одним гвинтом. Сталевий штифт, що входить в комплект, служить захистом від обертання корпусу приводу на клапані. Монтажне положення в межах 90° можна вільно вибрати. Завдяки своїй компактній формі привід вписується в більшість вирізів ізоляції, які використовуються в арматурі. Поворот приводу обмежений 90°. Після досягнення кінцевих положень привід електрично відключається. У разі проблем з електроживленням приводу його можна встановити в ручному режимі в проміжних положеннях в діапазоні 90° за допомогою ручки. При ручному управлінні муфта приводу вимкнена, і ви можете вручну вибрати будь-яке положення за шкалою, яка може бути вбудована в корпус приводу в 2 положеннях

Технічні параметри:

• Електроживлення: AC 230V 50/60Hz
• Потужність: 3,5W
• Клас захисту: II (захисна ізоляція)
• Електричне підключення: 3-жильний кабель
• Діапазон обертання: 90° з електричним захистом
• Крутний момент: 10 Нм
• Час роботи: 140 с < /li>
• Обертання: вибрано під час електричного підключення
• Налаштування вручну: у разі відключення живлення
• < b >Шкала налаштування: поворотна ручка
• Температура навколишнього середовища: 0...+50°C
• Технічне обслуговування: не вимагає обслуговування
• Вага: 400 г

4-ходовий клапан Herz 1 2138 23

• Внутрішня різьба -1"
• Корпус і кулька виготовлені з латуні, стійкої до вилуговування цинку,
• Пломба EPDM.
• Температура середовища: від -10°C до 120°C PN10.

Розміри:

• A: 144,1 мм
• B: 28,1 мм
• C: 39 мм
• D: 1"
• E: 15 мм li>
• F: 80 мм
• G: Ø12 мм
• H: 19, 5 мм
• I: Ø43 мм
• J: 40 мм
• K: 80 мм
• DN 25
• kvs: 10 м/год

Конструкція:

• A - Стрижень змішувального клапана
• B - Запобіжний штифт
• C - адаптер
• D - Drive
• E - Scale
• F - Ручка
• G - Гвинт
