Польський гідравлічний циліндр з ходом 1250 мм з розеткою, люлькою та кріпленнями Fi 40

СКРАВ-МЕТ КОД: [7387]

Виробник: Skraw-Met

____________________________________________________________

Це варто знати, обираючи постачальника приводів

Фотографії та зображення показують лише зовнішній вигляд приводів. Всередині приховані найважливіші елементи, які впливають на якість і правильну роботу приводу протягом тривалого часу (посилені ущільнювачі, сальник, шток поршня і високоякісна труба). Усі наші приводи забезпечують найвищу якість цих елементів. Вибираючи товар із нашого асортименту, ви робите вдалий і мудрий вибір, а товари походять від польської фабрики.

SKRAWMETє багаторічним лідером у виробництві актуаторів. Завдяки своєму досвіду використовує лише посилені ущільнювачі польського виробництва, що забезпечує найвищу якість на ринку та надійність протягом багатьох років!

У нашому на інших аукціонах ви знайдете посилені ущільнення як ремонтний набір для цього приводу.

Гідравлічний циліндр односторонньої дії

Завдяки своїй конструкції з 6 подовжувачами циліндр ідеально підходить для транспортних засобів із низьким дорожнім просвітом автомобіля, причепа або високого карданного валу.

Балон монтується в причепах, вантажівках і спеціалізованих автомобілях доставки. Завдяки своїй конструкції він використовується в причепах із заднім самоскидом.

Можливо придбати додаткову люльку, яка дає нам можливість скидання з 3 сторін.

Посилене виконання, максимальна вантажопідйомність 12 тонн.

Слово про телескопи

Телескопічні циліндри складаються з кількох послідовно розширених сегментів - хромованих циліндричних гільз. Це дозволяє збільшити подовження приводу порівняно з його загальною довжиною в складеному стані.

Телескопи є приводами односторонньої дії. Подовження починається з подачі гідравлічного масла під тиском. Повернення приводу відбувається завдяки дії розподільника, який скидає тиск із системи - падіння відбувається під дією сили тяжіння, найчастіше під впливом ваги вантажного ящика.

Щоб запобігти пошкодженню захисту рукава, спричиненому надмірним тиском під час максимального висування приводу, слід використовувати захист (мотузковий, гідравлічний або електричний запірний клапан).

Колодязь- вибраний привід, розташований у центрі конструкції, забезпечує кут нахилу вантажного ящика від40 до 45 градусів.

Залежно від типу вантажу, який транспортується, ви можете вибрати це нахиліться самостійно - таблиця нижче може бути корисною:

ТАБЛИЦЯ ВИБОРУ ТЕЛЕСКОПІЧНОГО ПРИВОДУ

(ТАБЛИЦЯ ХОДУ, НЕОБХІДНОГО ДЛЯ НАХИЛУ ПРИЧЕПА НА БАЖАНИЙ КУТ°)

DP - відстань між кріпленням циліндра та петлями причепа в [мм] ( DP = 1 /2S )

a ° - кут нахилу кузова причепа

C - хід приводу в мм

S = DP*2

​Технічні характеристики:

• ​Шестиступінчастий,
• Довжина приводу в холостому ході стан 405 мм,< /li>
• Хід кулінатора 1250 мм
• Довжина повністю висунутого приводу 1655 мм,
• Діаметр кулінатора 143 мм,
• З'єднання масляної труби M16*1, 5 внутрішніх,

Максимальний робочий тиск: 160 бар

Початковий тиск: 0,5 МПа

Швидкість висування/складання поршня : 0,5 м/с

Допустима температура навколишнього середовища від -40 до +60 ℃

Допустима температура масла від -15 до +80 ℃

Тип сальника: різьблення вкручується в трубу

Шток поршня:хромований

Тип рідини: гідравлічна олива на основі мінерального масла

>

Посилена підставка, кріплення приводу.

Опора міцно виготовлена, посадочні місця для кріплення приводу посилені, привід кріпиться гвинтами з шестигранним шестигранником.

Використовуючи кріплення разом із привід, тристороннє розширення можна отримати причіп.

Технічні характеристики:

Вага: 8,5 кг,

Внутр. ширина: 230 мм х 170 мм.

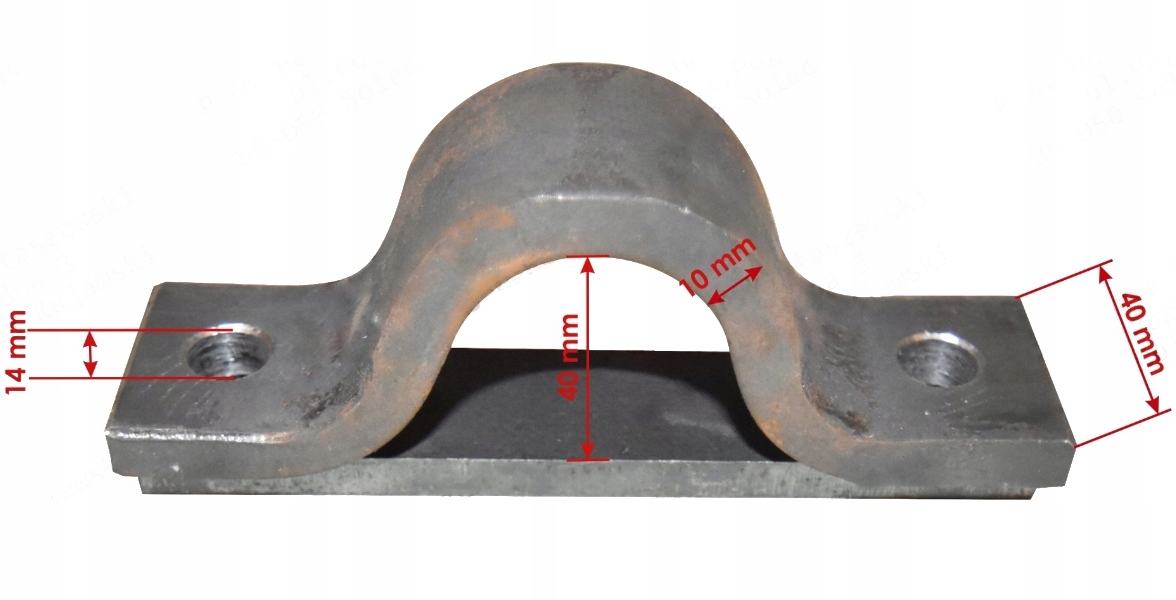

​Кріплення приводу Fi 40

​Надійне кріплення.

Використовується для кріплення приводів або підставки до рами автомобільного причепа за допомогою гвинтів або може бути зварні .

Кріплення ідеально підходить до наших приводів і коромисел.

Технічні характеристики:

• Ширина отвору 40 мм,
• Діаметр монтажних отворів 14 мм,
• Товщина кріплення 10мм
• Кріплення складається з двох елементів.

​
