ХІМІЧНИЙ АНКЕР ARVEX CPS 300

Основа

Для використання в:

• суцільній кладці (категорія використання b) клас розчину мін. M 2.5,
• порожниста/перфорована кладка (категорія використання c) клас розчину мін. M 2,5 (після використання додаткової сітчастої втулки).

Також можливо, хоча це не стосується технічної оцінки, анкерувати в інших твердих або м’яких матеріалах (наприклад, бетон, природний камінь, газобетон, тобто газобетон тощо).

Переваги - властивості:

• універсальне використання для більшості будівельних матеріалів,
• кріплення без розширення та напруги, що дозволяє кріпити близько до краю та на невеликій відстані,
• стійке до вібрації з’єднання,
• економна формула, що швидко схоплюється,
• для зовнішнього використання із середніми за статичними та квазістатичними навантаженнями,
• дуже тривалий термін зберігання - до 18 місяців,
• загальноєвропейські технічні оцінка.

Виконання:

Патрони з розчином на основі поліефірної смоли для використання з ручною, акумуляторною або пневматичною зброєю.

• Європейська технічна оцінка для CPS у кладці № ETA-19/0461,
• Європейська технічна оцінка для CPS у кладці № ETA-19/0461
• Сертифікат сталості характеристик 1404-CPR-3200 для CPS у кладці,
• Сертифікат сталості характеристик 1404-CPR-3200 для CPS у кладці,
• Декларація про характеристики № 2019 -002 для CPS Polyester Anchor Mortar,
• Декларація про ефективність № 2019 -002 для CPS Polyester Anchor Mortar,
• Паспорта безпеки CPS від 1 лютого 2018 р.
• Паспорта безпеки CPS від 1 лютого 2018 р.

Інструкції щодо встановлення на суцільну підкладку (ліва сторона) та перфоровану підкладку (права сторона):

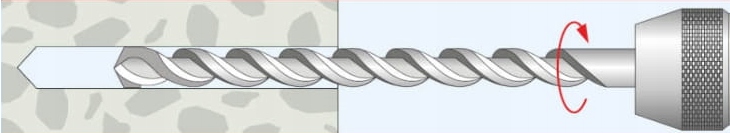

• 1. Просвердліть отвір відповідного діаметру та глибини [ліва сторона: молоток, права сторона: просвердліть отвір підкладки без удару].
• 1. Просвердліть отвір потрібного діаметру та глибини [ліва сторона: перфоратор, права сторона : вимкніть удари під час свердління в перфорованій підкладці].

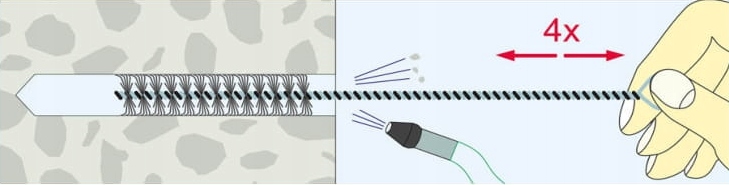

• 2. Очистіть отвір металевою щіткою та видуйте свердління. Повторити 4 рази. [права сторона: розмістіть відповідну сітчасту втулку].
• 2. Очистіть отвір металевою щіткою та продувним насосом. Повторити 4 рази. [правий бік: вставте відповідний рукав].

• 3. Зніміть кришку та приєднайте мішалку. Видавіть пістолетом і викиньте перші 10 см розчину.

Після отримання однорідної кольорової суміші введіть розчин, починаючи з дна отвору.

• 3. Зніміть кришку та приєднайте насадку для змішування. За допомогою пістолета видавіть і викиньте перші 10 см смоли. Отримавши рівномірний колір, введіть смолу, починаючи з дна отвору.

• 4. Вставляючи стрижень в отвір, повільно повертайте його проти годинникової стрілки, щоб видалити зайве повітря. Переконайтеся, що стрижень увійшов у розчин на потрібну глибину.
• 4. Вставляючи гвинт, повільно повертайте його проти годинникової стрілки, щоб видалити непотрібне повітря. Переконайтеся, що досягнуто необхідної глибини закладення.

• 5. Переконайтеся, що розчин заповнює отвір/гільзу до краю. Видаліть надлишки будівельного розчину, що виплив з отвору. Зачекайте час, необхідний для застигання розчину при заданій температурі.
• 5. Переконайтеся, що смола заповнює отвір/гільзу до краю, видаліть надлишки смоли. Зачекайте час, необхідний для затвердіння смоли при заданій температурі.

• 6. Вставте елемент, який фіксується, і затягніть його з відповідною силою за допомогою динамометричного ключа.
• 6. Вставте елемент, який фіксується на місці, і затягніть його з відповідною силою за допомогою динамометричного ключа.

• 7. Встановлення завершено, і кріплення готове прийняти навантаження.
• 7. Встановлення завершено та якір готовий витримати навантаження.

Нижче ви знайдете зразкове фото, на якому показано поперечний переріз хімічного анкера.
