Hollywood HLC-1 - перетворювач сигналу

конвертер сигналу динаміка в рівень RCA (резистивний аттенюатор сигналу) - вхід 2x20W / вихід 2xRCA

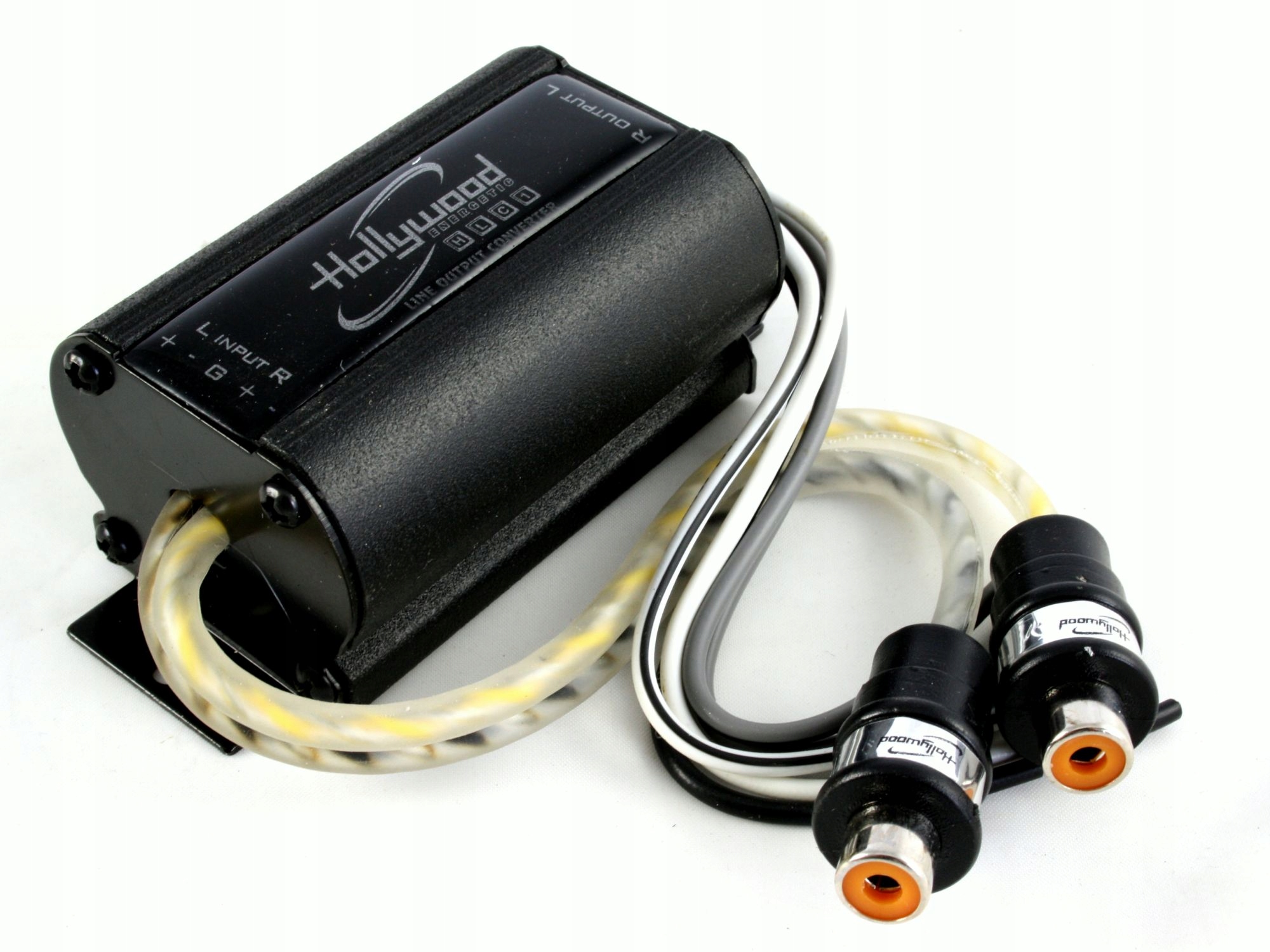

Hollywood Energetic HLC-1

2-канальний перетворювач на основі резистивних дільників, що знижує сигнал гучномовця від магнітоли до рівня входів RCA для зовнішнього підсилювача . Дозволяє підключити радіоприймач, який не має виходів RCA (CINCH), до зовнішнього підсилювача потужності. Перетворювач не має регулювання рівня вихідного сигналу. Конструкція на основі простого резистивного дільника означає, що перетворювач не заважає смузі пропускання аудіосигналу. Алюмінієвий корпус додатково захищає роздільну систему від зовнішнього впливу.

• розроблено для радіо з максимальною вихідною потужністю до 2x20 Вт
• 2 виходи RCA (лівий і правий канали)

ОПИС ВИХОДИ СИГНАЛУ відповідно до маркування корпусу конвертора:

• Розділ «ВИХІД»

  Виходи сигналу рівня RCA для лівого (L) і правого (R) каналів, підключених до входів RCA підсилювача потужності

ОПИС ВХОДІВ СИГНАЛУ відповідно до маркування, надрукованого на кабелях перетворювача(не на корпусі):

• секція «L INPUT R» (входи сигналу з рівнем гучномовця)

  білий дріт (LF+) - підключити до виходу гучномовця магнітоли для лівого каналу з позитивною полярністю (+)

  білий-чорний дріт (LF-) - підключити до виходу динаміка з радіо для лівого каналу з негативною полярністю (-)

  чорний дріт (-12V Ground) - необов'язково, іноді може бути корисно підключити його до заземлення, щоб мінімізувати перешкоди

  сірий провід (RF+) - під’єднайте до виходу гучномовця від радіо для правого каналу з позитивною полярністю (+)

  сіро-чорний провід (RF-) - підключити до виходу гучномовця від магнітоли для правого каналу з негативною полярністю (-)

Конвертор можна встановити біля радіо, колонок або безпосередньо біля підсилювача, за умови, що в цих місцях немає інших пристроїв чи установок, які є джерелом сильних електричних перешкод.
