Hollywood HLC-1 - перетворювач сигналу

конвертер сигналу гучномовця в рівень RCA (резистивний аттенюатор сигналу) - вхід 2x20 Вт / вихід 2xRCA

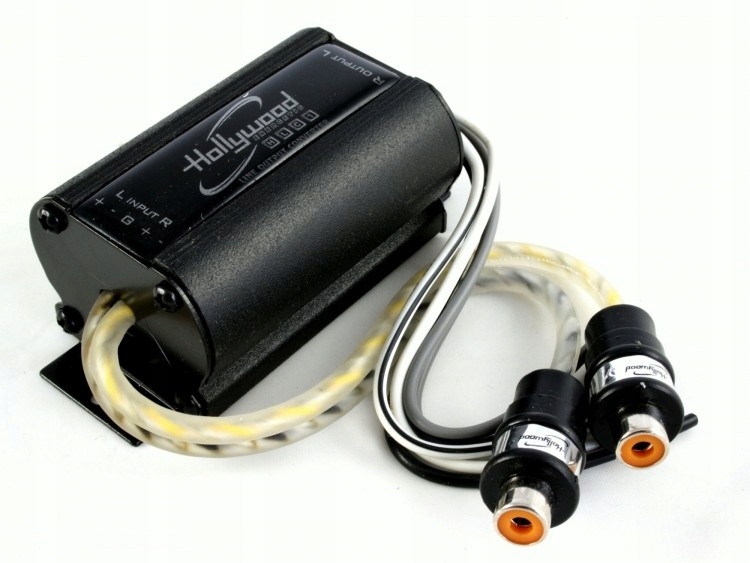

Hollywood HLC-1 - перетворювач сигналу HI-LOW RCA

Hollywood Energetic HLC-1

2-канальний перетворювач на основі резистивних дільників, знижуючи сигнал динаміка від магнітоли до рівня входів RCA для зовнішнього підсилювача. Дозволяє підключити радіоприймач, який не має виходів RCA (CINCH), до зовнішнього підсилювача потужності. Перетворювач не має регулювання рівня вихідного сигналу. Конструкція, заснована на простому резистивному дільнику, означає, що перетворювач не заважає смузі пропускання аудіосигналу. Алюмінієвий корпус додатково захищає роздільну систему від зовнішнього впливу.

• розроблено для радіо з максимальною вихідною потужністю до 2x20 Вт
• 2 виходи RCA (лівий і правий канали)

ОПИС ВИХОДІВ СИГНАЛУ відповідно до маркування на корпусі конвертера:

• Секція «ВИХІД», виходи сигналу з рівнем RCA для лівого (L) і правого (R) каналів , підключених до RCA входів підсилювача потужності li>

ОПИС СИГНАЛІВ згідно з маркуванням, надрукованим на кабелях перетворювача (не на корпусі):

• секція "L INPUT R" (вхідний сигнал рівня динаміка) білий провід (LF+) - підключити до виходу динаміка з магнітоли для лівого каналу з позитивною полярністю (+) біло-чорний провід (LF-) - підключіть до виходу гучномовця від радіо для лівого каналу з негативною полярністю (-) чорний дріт (-12 В заземлення) - за бажанням, іноді може бути корисним підключити до землі, щоб мінімізувати перешкоди сірий дріт (RF+) - підключити до виходу гучномовця радіо для правого каналу з позитивною полярністю (+) сіро-чорний провід (RF-) - підключити до виходу гучномовця радіо для правого каналу з негативною полярністю (-)

Перетворювач можна встановити біля радіо, динаміків або безпосередньо біля підсилювача, якщо в цих місцях немає інших пристроїв чи установок, які є джерелом сильних електричних перешкод.

Опис підключення актуальний для версії, запропонованої з 25 березня 2014 року.
