HOLLYWOOD HPST Фільтр для усунення стуку в радіо

HOLLYWOOD HPST

Фільтр для усунення стуку в радіо

Hollywood Energetic - німецький бренд, що пропонує для європейської автомобільної аудіоіндустрії перш за все висококласні професійні акумулятори для автомобільних аудіосистем, кабелі та проводи, демпферні матеріали, монтажні матеріали та широкий вибір аксесуарів для автомобіля аудіо інсталяції. Продуктову та цінову пропозицію можна точніше та швидше пристосувати до потреб та очікувань місцевого ринку, головним чином завдяки замовленню продукції безпосередньо на кращих фабриках, які виробляють подібний асортимент також для багатьох інших відомих брендів автомобільного аудіообладнання. . Монтажні матеріали та автоаудіо аксесуари з логотипом Hollywood Energetic є обов'язковою частиною базової пропозиції більшості авторитетних інсталяторів і автоаудіомагазинів по всій Європі. Hollywood Energetic є зареєстрованою та захищеною законом торговою маркою в Європейському Союзі (номер внутрішньої торгової марки: 010 627 669).

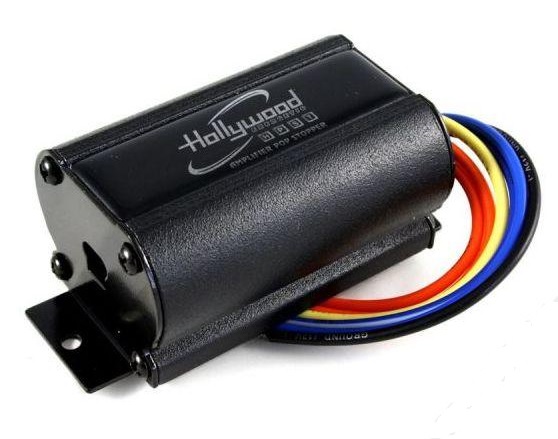

Усунювач шумів, що чуються в динаміках (стукіт) при включенні або виключенні аудіосистеми. Hollywood HPST - це два незалежних таймера в одному корпусі з можливістю одночасного використання обох в одній аудіосистемі. Щоб досягти бажаного ефекту, необхідно спочатку ретельно проаналізувати та знайти джерело перешкод (незалежно від того, створюються перешкоди підсилювачем або радіоплеєром), а також чи виникають вони під час увімкнення чи вимкнення аудіосистеми. Існує багато різних застосувань HPST. Цей посібник містить лише кілька популярних прикладів.

Маркування кабелю:

• Жовтий:   +12 В (постійне живлення)
• Чорний:   -12 В (заземлення джерела живлення)
• Синій: потужність від затримки ввімкнення для системи ON (Turn-ON Output) - макс. 300 мА, +12 В
• Синій і білий:   вхід тригера для системи ON (Turn-ON Trigger) - наприклад, Remote або ACC, +12V
• Помаранчевий:   вихід із затримкою вимкнення для система ВИМК (вихід вимкнення) - макс. 300 мА, +12 В
• Оранжево-білий:   вхід тригера для системи ВИМК (Turn-OFF Trigger) - наприклад, Remote або ACC, +12V

УВАГА!

Якщо необхідно навантажити виходи (вихід увімкнення або вихід вимикання) струмом вище 300 мА, слід використовувати зовнішні реле, керовані цими вихідними сигналами (рис. 4). Перевантаження виходів може пошкодити модуль.

Схема увімкнення (використовується для усунення перешкод у динаміках, що виникають під час увімкнення аудіосистеми)

• Вхід «Turn-ON Trigger» (синьо-білий): забезпечує вхідну напругу +12 В, наприклад . з дистанційним або +ACC
• виходом із затримкою активації «Turn-ON Output» (синій): напруга +12 В (макс. 300 мА) з’явиться на цьому виході приблизно через 3-4 секунди з моменту напруги подачі на вхід тригера.

Застосування

Коли причиною перешкод при включенні аудіосистеми є радіопрогравач (Інструкція - рис. 1).

Цю систему можна використовувати, коли при включенні системи, що працює із зовнішнім підсилювачем, в динаміках виникають небажані звукові ефекти (стукіт), причиною яких є, наприклад, нестабільність радіосигналу. шлях під час його ввімкнення (коли миттєві перешкоди надходять від виходів RCA радіо). Система допускає затримку ввімкнення підсилювача (дистанційна затримка) відносно часу ввімкнення радіо.

Схема вимкнення (використовується для усунення перешкод у динаміках під час вимкнення аудіосистеми)

• Вхід «Turn-OFF Trigger» (помаранчевий і білий): забезпечує вхідну напругу +12 В, напр. з дистанційним або +ACC
• виходом із затримкою вимкнення "Turn-OFF Output" (помаранчевий): напруга +12 В (макс. 300 мА) з'являється негайно, коли +12 В подається на вхід тригера, поки це напруга буде вимкнено лише приблизно через 2 секунди з моменту втрати напруги на керуючому вході.

Застосування 1

Якщо причина перешкоди під час аудіосистемою є радіоплеєр (інструкція - рис. 2).

Цю систему можна використовувати, коли при відключенні системи, що працює із зовнішнім підсилювачем, в динаміках виникають небажані звукові ефекти (стукіт) , спричинене, наприклад, нестабільністю в тракті радіосигналу під час увімкнення, вимкнення (коли короткочасні перешкоди надходять від виходів RCA радіо). Система допускає відкладене вимикання радіо, приблизно через 2 секунди після вимкнення підсилювача (через затримку на кабелі ACC, який вмикає/вимикає радіо). Якщо радіо споживає струм понад 300 мА через кабель ACC, необхідно використовувати додаткове зовнішнє реле, щоб збільшити навантажувальну здатність лінії +ACC для радіо.

Застосування 2

Коли причиною збоїв при вимкненні аудіосистеми є підсилювач потужності (Інструкція - рис. 3).

Систему OFF можна використовувати, коли при вимкненні системи працює зовнішній підсилювач , у динаміках з’являються небажані звукові ефекти (стукіт), спричинені, наприклад, нестабільністю в лінії живлення або в каскаді живлення зовнішнього підсилювача, коли його вимкнено. Система допускає відкладене вимкнення підсилювача, приблизно через 2 секунди після вимкнення системи (радіо) за допомогою ключа запалювання (+ACC). Напруга ACC також керує додатковим реле, яке відключає гучномовець (наприклад, сабвуфер) одразу після вимкнення запалювання. Завдяки цьому гучномовець вже відключений, коли виникають перешкоди, створені відключенням підсилювача. Система, показана на рис. 3, працює лише тоді, коли радіо вмикається та вимикається ключем запалювання (ACC). Для того, щоб система працювала при відключенні системи з радіо, реле відключення гучномовця повинно управлятися дистанційним сигналом, використовуючи розділові діоди.

Якщо при включеній аудіосистемі підсилювач є причиною перешкод у динаміках, слід використовувати додаткову систему для затримки ввімкнення динаміків до моменту запуску підсилювача потужності.
