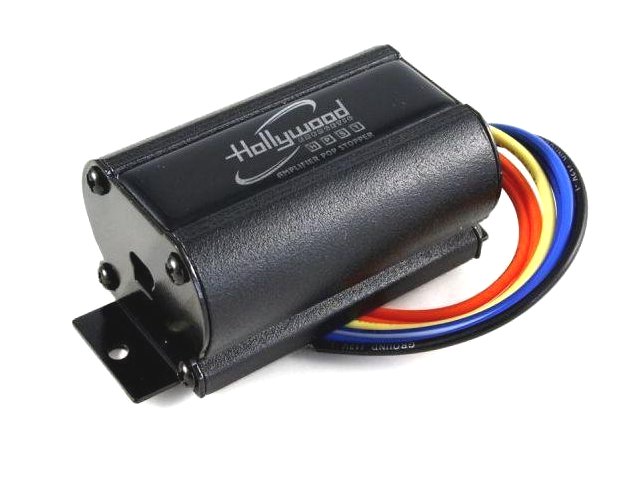

Hollywood HPST noise eliminator шумопоглинач динаміка (стук)
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 5
Просматривая «Hollywood HPST noise eliminator шумопоглинач динаміка (стук)» данный товар из каталога «Конденсаторы, фильтры», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
Hollywood HPST - усунювач перешкод
Усунювач перешкод, що чути в динаміках (стук) при включенні або виключенні аудіосистеми, містить два незалежних таймера
Hollywood Energetic HPST
Усунювач перешкод, які чуються в динаміках (стукіт) при включенні або виключенні аудіосистеми. Hollywood HPST - це дві незалежні системи синхронізації в одному корпусі з можливістю одночасного використання обох в одній аудіосистемі. Щоб досягти бажаного ефекту, необхідно спочатку ретельно проаналізувати та визначити джерело перешкод (незалежно від того, створюються перешкоди підсилювачем чи радіоплеєром), а також чи виникають вони під час увімкнення чи вимкнення аудіосистеми. Існує багато різних застосувань HPST. У цьому посібнику наведено лише кілька популярних прикладів.
Маркування проводів:
- Жовтий: +12 В (постійне живлення) живлення )
- Чорний: -12 В (заземлення джерела живлення)
- Синій: вихід із затримкою ввімкнення для системи ON (Вихід при включенні) - макс. 300 мА, +12 В
- Синьо-білий: тригерний вхід для системи ON (Turn-ON Trigger) - наприклад, Remote або ACC, +12V
- Помаранчевий: вихід із затримкою вимкнення для системи OFF (Turn-OFF Output) - макс. 300 мА, +12 В
- Оранжево-білий: тригерний вхід для системи ВИМКНЕННЯ (тригер вимкнення) - наприклад, дистанційний або ACC, +12 В
УВАГА!
Якщо необхідно навантажити виходи (вихід увімкнення або вихід вимикання) струмом вище 300 мА, зовнішні реле, керовані цими слід використовувати вихідні сигнали (рис. 4). Перевантаження виходів може пошкодити модуль.
Схема увімкнення (використовується для усунення перешкод у динаміках, які виникають під час увімкнення аудіосистеми)
- Вхід «Turn-ON Trigger» (синьо-білий ): забезпечте вхідну напругу +12 В, наприклад, віддалений або +ACC
- вихід із затримкою перемикання «Вихід увімкнення» (синій): напруга +12 В (макс. 300 мА) з’явиться на цьому виході приблизно через .3-4 секунди з моменту подачі напруги на вхід тригера.
Застосування
Коли причина перешкоди при включенні аудіосистемою є радіоплеєр (інструкція - рис. 1).
Ця схема може бути використана, коли при включенні системи, що працює із зовнішнім підсилювачем, в динаміках виникають небажані звукові ефекти (плескання) , викликане, наприклад, нестабільністю в тракті радіосигналу в момент його включення (коли миттєві перешкоди надходять від виходів RCA радіо). по відношенню до часу ввімкнення радіо.
Схема ВИМК (використовується для усунення перешкод у динаміках під час вимкнення аудіосистеми)
- Вхід «Turn-OFF Trigger» (оранжевий і білий): вкажіть вхідну напругу +12 В, наприклад, від Remote або +ACC
- вихід із затримкою вимкнення «Turn-OFF Output» (помаранчевий): напруга +12 В (макс. 300 мА) з’являється негайно, коли подається +12 В на тригерний вхід, тоді як ця напруга буде вимкнена лише приблизно через 2 секунди після зникнення напруги на керуючому вході.
Застосування 1
Коли причиною перешкод при вимкненні аудіосистеми є радіопрогравач (Інструкція - рис. 2).
Цю систему можна використовувати, коли при вимкненні системи, що працює із зовнішнім підсилювачем, в динаміках виникають небажані звукові ефекти (стукіт), причиною яких є, наприклад, нестабільність шляху радіосигналу при його вимкненні (коли короткочасні перешкоди надходять від RCA-виходів радіо). Система дозволяє вимикати радіоприймач із затримкою, приблизно через 2 секунди після вимкнення підсилювача (через затримку на кабелі ACC, який вмикає/вимикає радіо). Якщо радіо споживає струм понад 300 мА через кабель ACC, необхідно використовувати додаткове зовнішнє реле, щоб збільшити навантажувальну здатність лінії +ACC для радіо.
Застосування 2
Коли причиною перешкод під час вимкнення аудіосистеми є підсилювач потужності (Інструкція - рис. 3).
Схему ВИМК можна використовувати при небажаних звукових ефектах з'являються в динаміках при відключенні системи, що працює із зовнішнім підсилювачем (стукіт), причиною якого є, наприклад, нестабільність в тракті живлення або в каскаді живлення зовнішнього підсилювача при його вимкненні. Система дозволяє відкласти підсилювач, приблизно через 2 секунди після вимкнення системи (радіо) за допомогою ключа запалювання (+ACC). Напруга ACC також керує додатковим реле, яке відключає гучномовець (наприклад, сабвуфер) одразу після вимкнення запалювання. Завдяки цьому гучномовець вже відключений, коли виникають перешкоди, створені відключенням підсилювача. Система, показана на рис. 3, працює лише тоді, коли радіо вмикається та вимикається ключем запалювання (ACC). Для того, щоб система працювала, коли аудіосистема вимкнена, реле відключення гучномовця має керуватися дистанційним сигналом за допомогою роздільних діодів.
Якщо під час увімкнення аудіосистеми підсилювач є причиною перешкод у динаміках, слід використовувати додаткову систему для затримки активації динаміків відносно часу запуску підсилювача потужності.
