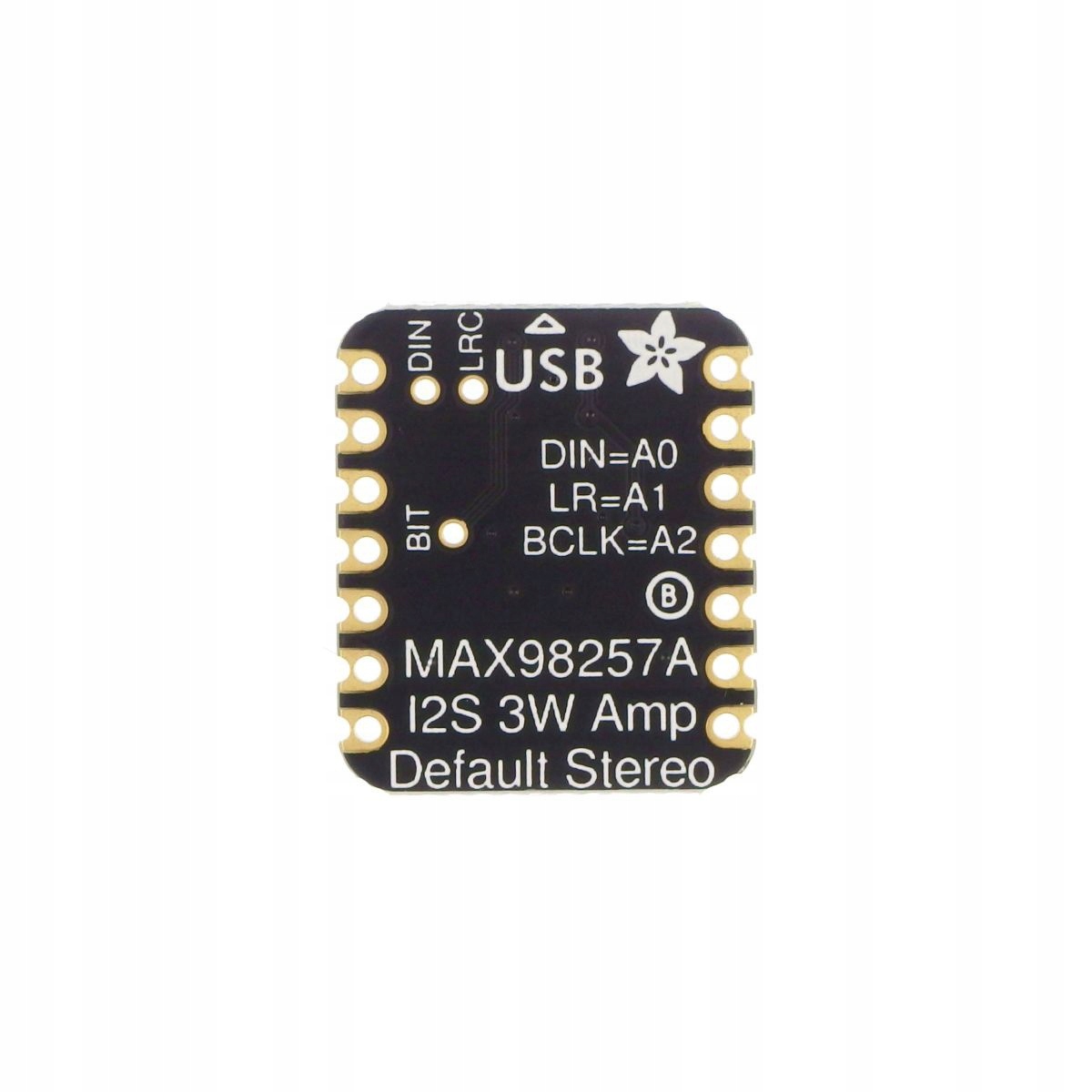

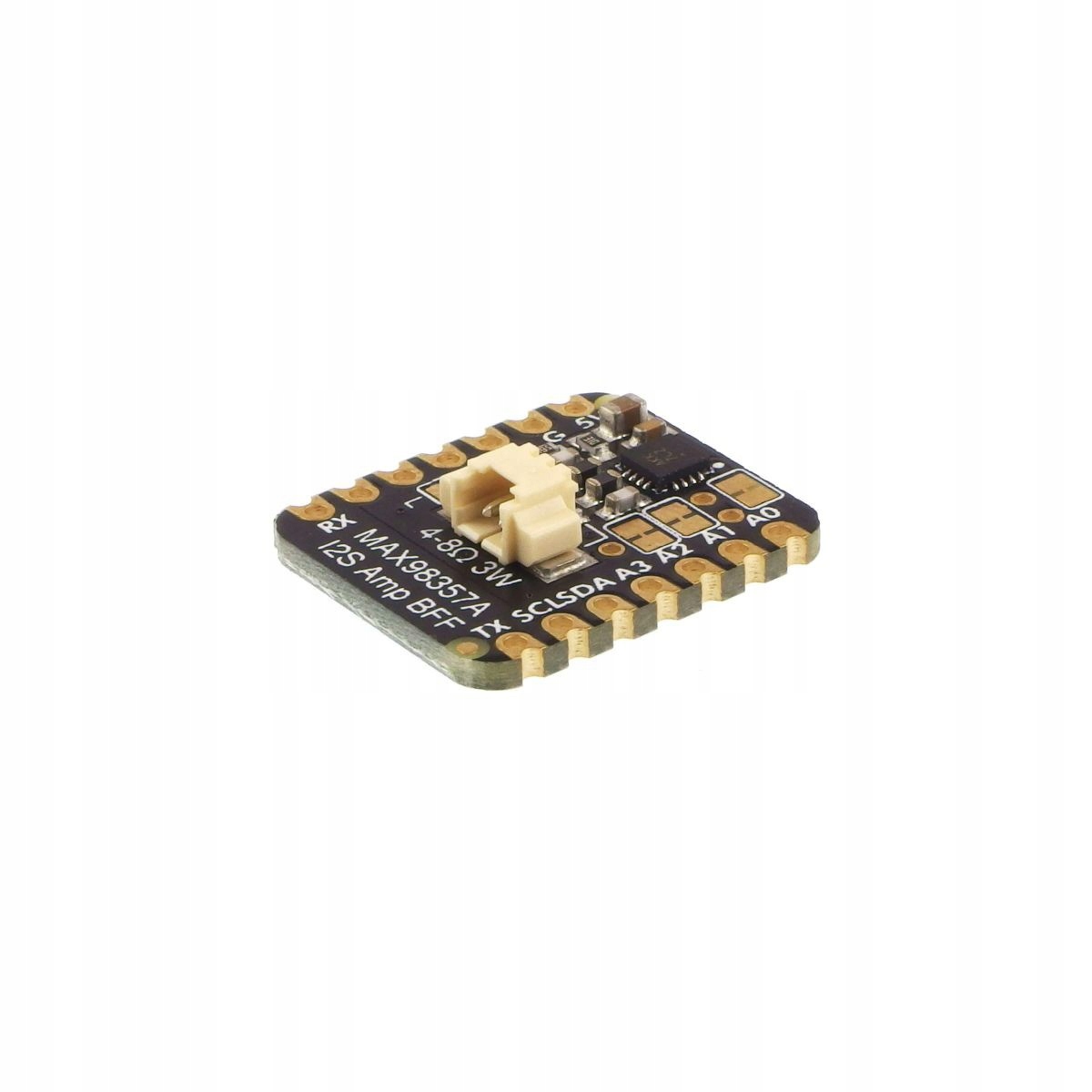

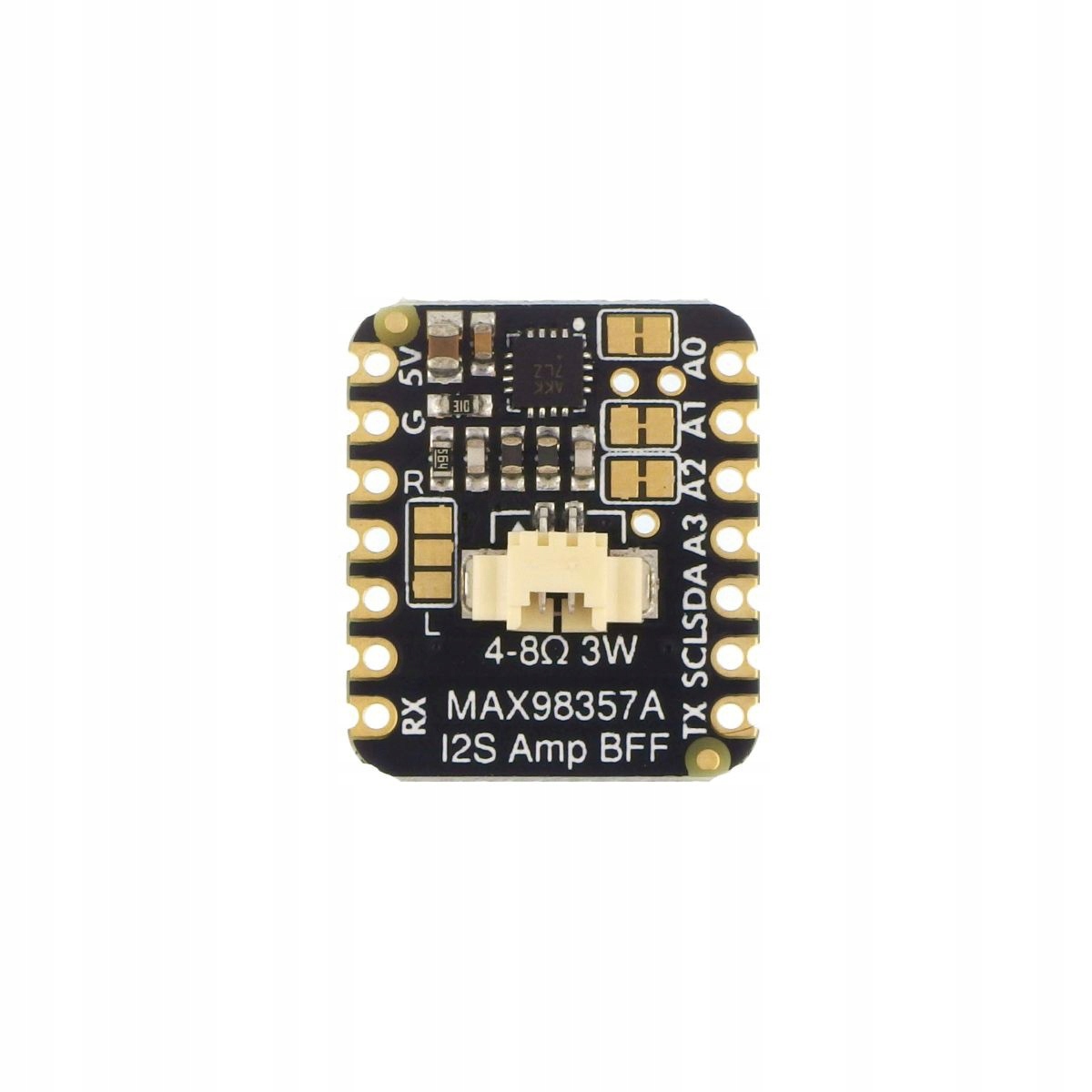

I2S Amplifier BFF Add-On - модуль підсилювача аудіо для QT Py і Xiao

Опис

Модуль з монофонічним підсилювачем звуку класу D на основі системи MAX98357, призначений для QT Py дошки і сяо. Він може працювати з динаміком від 4 до 8 Ом потужністю до 3 Вт і спілкуватися через I2S. Це дозволяє користувачам встановлювати різні режими (вимкнено, лівий канал, правий канал і змішаний), змінюючи опір на контакті SD (за замовчуванням встановлено змішаний режим). Завдяки невеликому розміру його можна використовувати при складанні невеликого аудіоплеєра. Розпіновка працюватиме з платами серій ESP32, nRF52840 і RP2040 (не працюватиме з ATSAMD21 через відсутність контактів I2S). Він живиться від 5 В, що подається через USB на модулі QT Py і Xiao. Повна документація та приклади програм доступні на веб-сайті продукту.

Функції

  • Монопідсилювач класу D
  • Потужність: 1,8 Вт на 8 Ом, 3 W на 4 Ом
  • Динамік: від 4 до 8 Ом
  • Інтерфейс I2S
  • Частота дискретизації: від 8 до 96 кГц
  • Регульоване посилення 3 дБ, 6 дБ, 9 дБ, 12 дБ, 15 дБ
  • Підтримка кодування PCM
  • THD: 0,02% (f = 1 кГц, POUT = 1 Вт, TA = +25NC, ZSPK = 4I + 33FH, TQFN), 0,013% (f = 1 кГц, POUT = 0,5 Вт, TA = +25NC, ZSPK = 8I + 68FH)
  • Динамічний діапазон: 105 дБ
  • Вихідний шум: 25 FVRMS
  • Ефективність: 92% (ZSPK = 8I + 68FH, THD+N = 10%, f = 1 кГц, посилення = 12 дБ)
  • Помилка посилення ЦАП: 1 %
  • Частотна характеристика: ±0,2 дБ
  • Частота перемикання: 330 кГц
  • Ширина смуги розширеного спектру: ±12,5 кГц
  • Роз'єм PicoBlade для гучномовець
  • Контрольні накладки SMT
  • Напруга живлення: 5 В
  • Розміри: 20,9 x 17,9 x 7,2 мм

В комплекті

  • Додатковий модуль NeoPixel Driver BFF
  • 2 x прямий штекерний роз’єм 1x7
