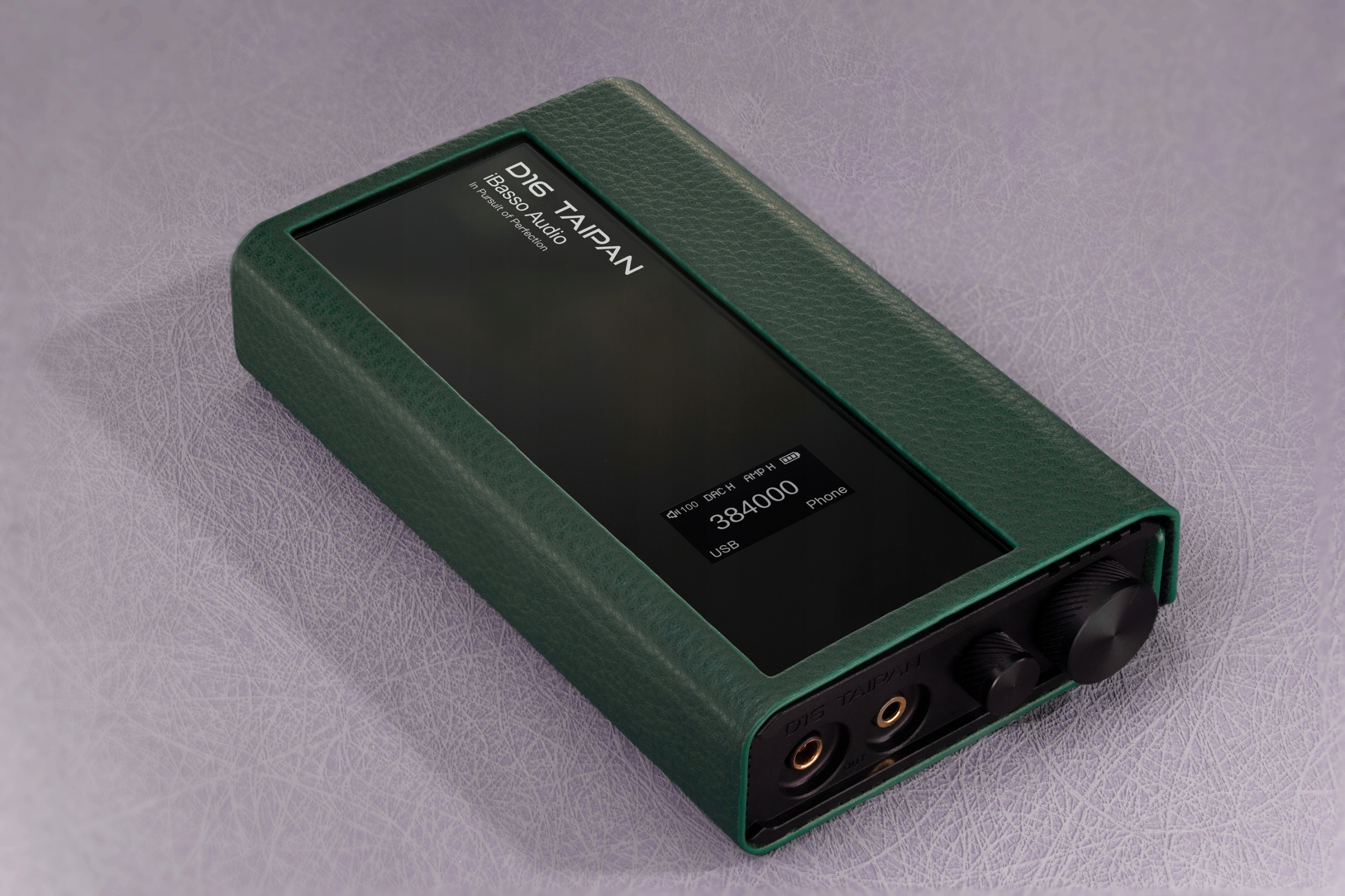

iBasso D16 Taipan

Портативний 1-розрядний дискретний цифро-аналоговий перетворювач із підсилювачем класу A

iBasso D16 Taipan — висококласний 1-розрядний дискретний цифро-аналоговий перетворювач із підсилювачем для навушників класу A. Це унікальне рішення на основі фірмової технології FPGA-Master 2.0 і 16 наборів ланцюгів 8E ШІМ-ЦАП, з’єднаних каскадом (загалом 128 ЦАП у ШІМ-зв’язку) для досягнення 1-бітового ЦАП. Це гарантує чудову якість звуку, що підтверджується коефіцієнтом гармонійних спотворень і шуму лише 0,0001%.

D16 Taipan оснащено USB Type-C, коаксіальним і оптичним входом і Лінійні виходи 3,5 мм і 4,4 мм. Модель також має виходи для навушників 3,5 мм і 4,4 мм і модуль підсилення з вихідною потужністю до 1125 мВт (при навантаженні 32 Ом).

iBasso D16 Taipan із FPGA-Master 2.0

DAC/AMP D16 Taipan використовує FPGA-Master 2.0, який базується на алгоритмах, розроблених командою iBasso протягом останніх трьох роки . Саме завдяки цій технології компанії вдалося створити революційний портативний дискретний цифро-аналоговий перетворювач.

FPGA-Master 2.0 в iBasso D16 Taipan:

• відіграє роль у реорганізації та записі сигналу, що забезпечує генерацію сигналу ШІМ (широтно-імпульсної модуляції), який декодується наступним ШІМ-ЦАП;
• допомагає досягти нижчий коефіцієнт гармонійних спотворень і рівень шуму, що перетворюється на кращу динаміку;
• працює з двома незалежними фемтосекундними осциляторами від Accusilicon, які забезпечують опорний годинник для FPGA. FPGA-Master 2.0 регенерує синхронний низькофазовий шум тактового сигналу, який потрібен DSP (процесор цифрових сигналів) і USB-приймач. Це підключення забезпечує кращий контроль тремтіння в ЦАП/AMP;
• забезпечує контроль затримки на рівні пікосекунд, тому затримки вводу/виводу можна узгодити із затримками, створеними в схемі, щоб сигнали досягали ЦАП збалансовані та синхронізовані;
• забезпечує точне керування 128 незалежними системами PWM-DAC у режимі FIR (Finite Impulse Response) та створення виходів L+, L-, R+, R-. Дані з кожної мікросхеми ЦАП мають відповідну затримку.

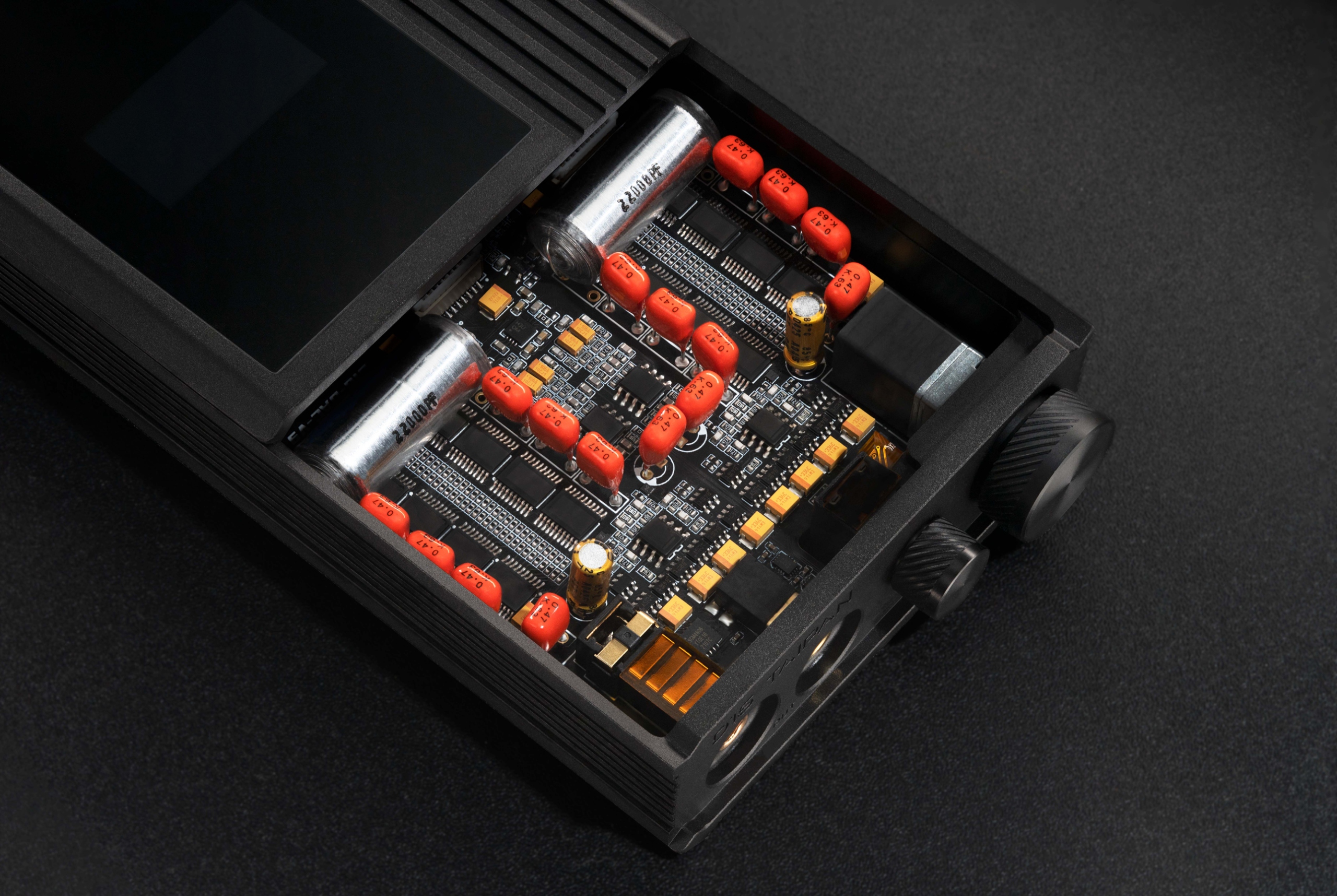

iBasso D16 Taipan із системою дискретного ШІМ-ЦАП

У D16 Taipan сигнал ШІМ генерується FPGA-Master 2.0 і надходить до дискретної системи ЦАП на основі на зв'язку ШІМ. Він складається з 16 наборів блоків 8E PWM-DAC, які організовані каскадом - чотири набори для каналів L+, L-, R+ і R-, кожен з 32 системами PWM-DAC. Це більш ніж у шість разів більше, ніж інші портативні пристрої з дискретними ЦАП. Це гарантує чудову точність декодування та відмінну чистоту сигналу, що підтверджується коефіцієнтом гармонійних спотворень і шуму нижче 0,00001%.

Аналоговий FIR-фільтр у моделі iBasso D16 Taipan

Пікосекундний контроль рівня за допомогою FPGA-Master 2.0 дозволяє 128 незалежним модулям PWM-DAC працювати в FIR (кінцева імпульсна характеристика) ) і формування виходів L+, L-, R+ і R-. Кожен канал із 32 мікросхемами PWM-DAC працює в режимі паралельної затримки, що створює апаратний FIR-фільтр, який усереднює відмінності між пристроями, таким чином зменшуючи рівень спотворень і покращуючи реалістичність відтворення звуку.

D16 Taipan із підсилювачем суперкласу A

D16 Taipan має дискретний модуль підсилювача суперкласу A, схожий на той, що встановлений у найкращому аудіоплеєрі DX320 MAX. iBasso використовує 20 подвійних транзисторів Low VCEsat (BISS) для досягнення вражаючого вихідного струму. Це означає вихідну потужність 1125 мВт на канал (для навантаження 32 Ом).

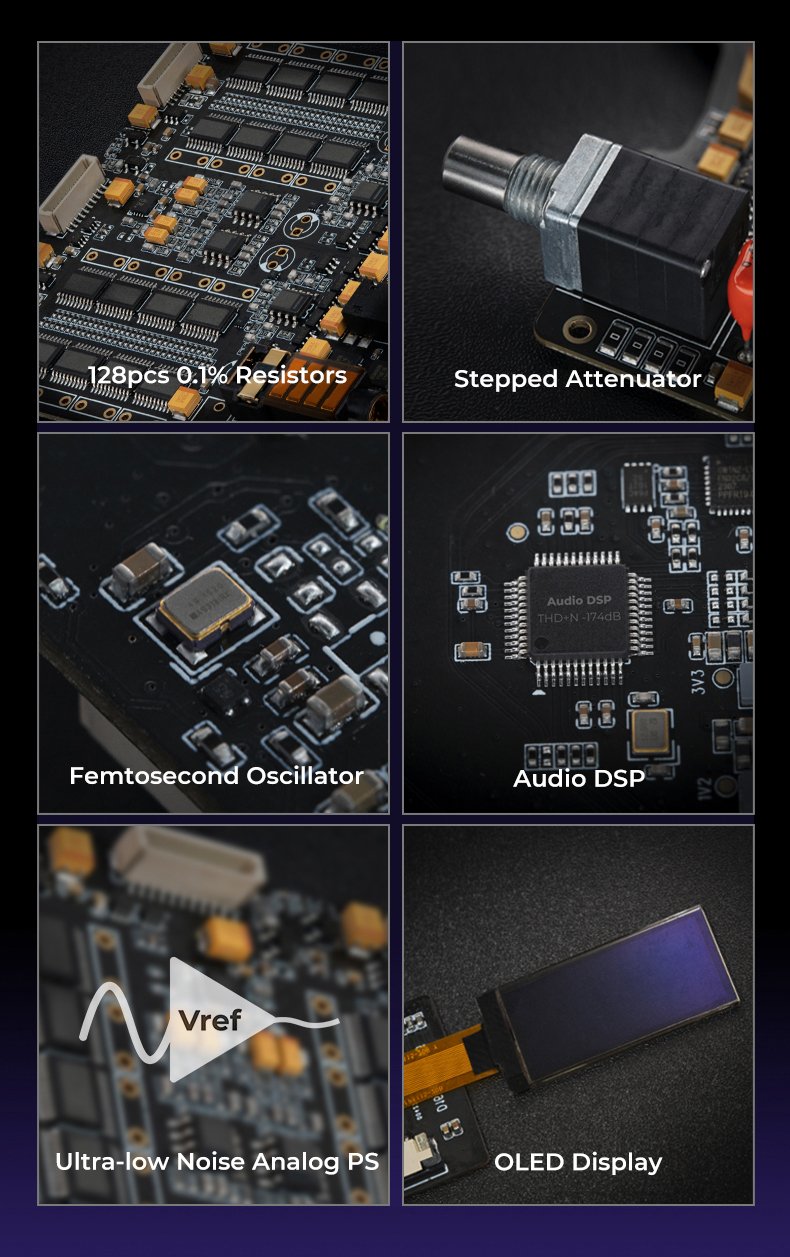

iBasso D16 Taipan із низкою найкращих компонентів

Компанія iBasso вибрала найкращі компоненти для DAC/AMP D16 Taipan, зокрема:

• 128 тонкоплівкових резисторів із високою точністю (25 ppm) і низьким температурним дрейфом (0,1%);
• 24-ступінчастий 4-секційний кроковий потенціометр, різниця балансу каналів якого залишається меншою за 0,1 дБ;< /li>
• два фемтосекундних осцилятори від Accusilicon із наднизьким рівнем шуму (-158 дБн.Гц при 1 Гц);
• професійний DSP із теоретичним динамічним діапазоном до 192 дБ і рівнем гармонійних спотворень -174 дБ;
• аналогова система живлення з наднизьким рівнем шуму (менше 0,6 мкВ);
• 1,3-дюймовий OLED-екран для легшого керування функціями.
< /ul>

Технічні характеристики iBasso D16 Taipan

• розміри: 139 x 82 x 28 мм
• вага: 312 г
• Вхід USB: PCM до 768 кГц, DSD512 (власний)
• коаксіальний вхід: PCM до 768 кГц, DSD256 (DoP)
• оптичний вхід: PCM до 192 кГц , DSD128 (DoP) )
• виходи для навушників: 3,5 мм (односторонній), 4,4 мм (симетричний)
• лінійні виходи: 3,5 мм (односторонній), 4,4 мм (симетричний)
• роз'єм для зарядки: USB-C (5 В/2 A та Quick Charge 3.0)
• час роботи: приблизно 9 годин
• час зарядки: приблизно. 2,5 години
• екран: 1,3 дюйма, OLED

Характеристики лінійного виведення 4,4 мм

• вихід рівень (низький коефіцієнт посилення ЦАП): 3,3 Vrms. 20K A-wt)
• DNR: 123 дБ (AES17-20K A-wt)
• SNR: 123 дБ (AES17-20K A-wt)
• перехресні перешкоди: 135 дБ (AES17-20K A-wt)
• Частотна характеристика: 15 Гц - 40 кГц (+/- 1 дБ)

3,5 мм характеристики лінійного виходу

• вихідний рівень (низьке посилення ЦАП): 1,65 Vrms
• вихідний рівень (високе посилення ЦАП): 2 Vrms
• THD+N: -118 дБ (0,00012%) на 1 кГц (AES17-20K A-wt)
• DNR: 120 дБ (AES17-20K A-wt)
• SNR : 120 дБ (AES17-20K A-wt)
• перехресні перешкоди: 133 дБ (AES17-20K A-wt) )
• частотна характеристика: 15 Гц - 40 кГц (+/- 1 дБ)

Характеристики виходу для навушників 4,4 мм

• вихідний рівень (низьке посилення AMP, високе посилення ЦАП): 4,2 Vrms
• вихідний рівень (високе посилення AMP, високе посилення ЦАП): 6,8 Vrms
• вихідна потужність (32 Ω) 1125 мВт (THD+N нижче 0,5%)
• THD+N: -117 дБ (0,00014%) на 1 кГц (AES17-20K A-wt)
• DNR: 123 дБ (AES17-20K A-wt)
• SNR : 123 дБ (AES17-20K A-wt)
• перехресні перешкоди: 131 дБ (AES17-20K A-wt)
• частотна характеристика: 15 Гц - 40 кГц (+/- 1 дБ). /li>
• вихідний рівень (високе посилення AMP, високе посилення ЦАП): 3,4 Vrms
• вихідна потужність (32 Ω) 640 мВт (THD+N нижче 0,5%)
• THD+N: -114 дБ (0,00014%) на 1 кГц (AES17-20K A-wt)
• DNR: 118 дБ (AES17-20K A-wt)
• SNR: 118 дБ (AES17-20K A-wt)
• перехресні перешкоди: 130 дБ (AES17-20K A-wt)
• частотна характеристика: 15 Гц - 40 кГц (+/- 1 дБ) )
