ІГРОВИЙ КОНВЕРТЕР CGA/EGA/YUV RCA У VGA ДЛЯ МОНІТОРА CRT LCD PDP

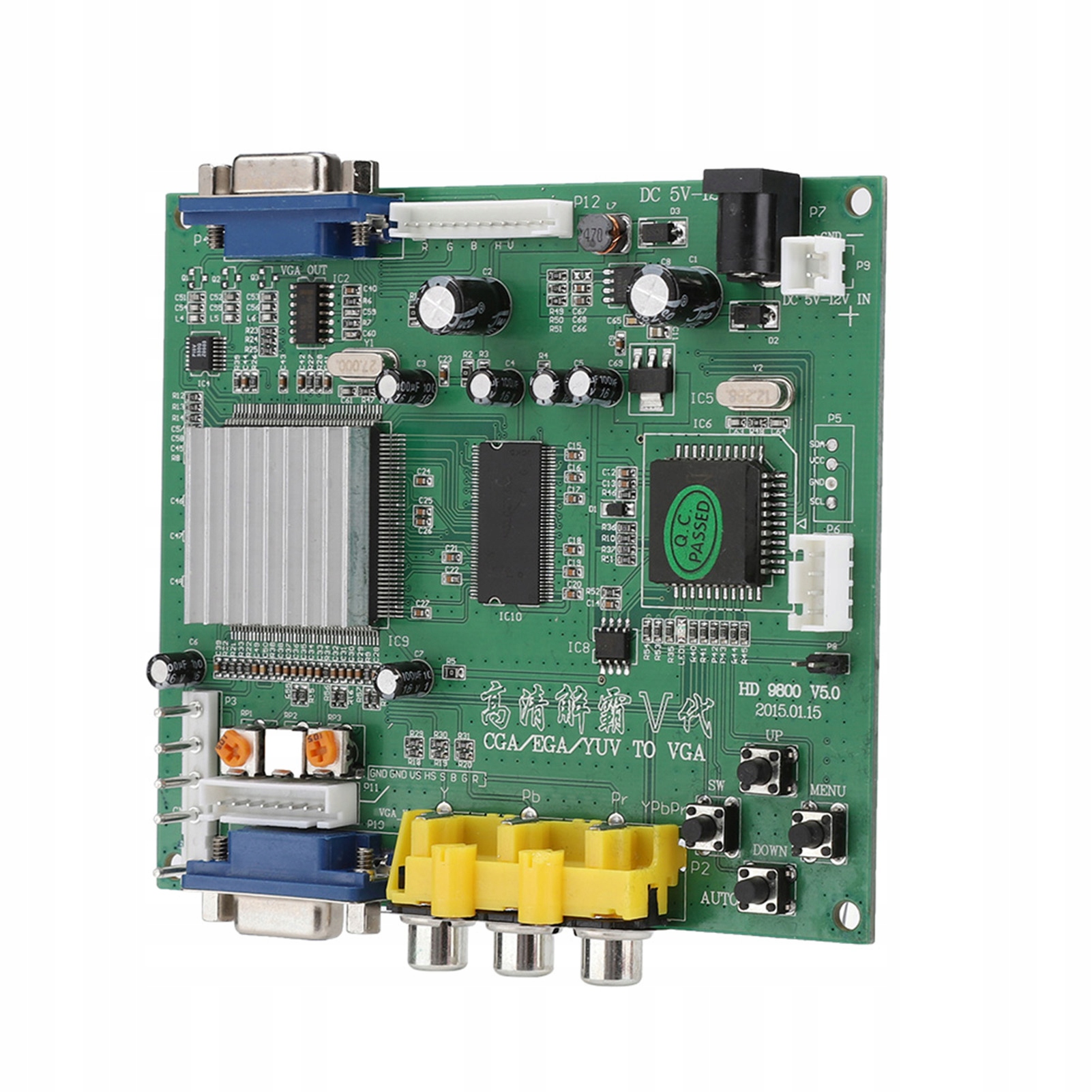

Ігрова плата конвертера RGB/CGA/EGA/YUV у VGA HD відео

Особливості:

1. 1. Підтримує вхідний сигнал CGA/EGA/YUV.

2. 2. Підтримує вихід VGA (640*480 800*600,1024*768,1360*768).

3. 3. Сигнал CGA/EGA (15K, 24K, 31K).

4. 4. Сигнал Автоматичний сигнал YUV (480i, 576i, 1080i, 480p, 576p, 720p, 1080p).

5. 5. Китайська та англійська OSD.

Специфікація:

Функції:

1. Підтримує вхідний сигнал CGA/EGA/YUV.

2. Підтримує вихід VGA (640*480 800*600,1024*768,1360*768).

3. Сигнал Сигнал CGA/EGA (15K, 24K, 31K).

4. Сигнал Автоматичний сигнал YUV (480i, 576i, 1080i, 480p, 576p, 720p, 1080p).

5. OSD китайською та англійською мовами.

6. Підтримка контролю позиції та масштабування.

7. Справжній цифровий 24-розрядний аналого-цифровий перетворювач для справжнього перетворення 16,7 мільйонів кольорів.

8. Підтримує всі монітори VGA (CRT/LCD/PDP/Project).

Інструкції:

Поради щодо налаштування:

У файтингах, як-от 97, рекомендовано встановити роздільну здатність 1360*768 і встановити відтінок 3 або 4, щоб досягти кращих результатів.

У карткових іграх, таких як Chaodou, рекомендується натискати роздільну здатність за замовчуванням 1024*768, ефект кращий!

Чорний екран:

Якщо вхідний сигнал відсутній, на екрані відображатиметься «немає сигналу» та буде порожнім. Переконайтеся, що джерело живлення, джерело сигналу мають хороший контакт і вхідний канал вибрано правильно.

Поза діапазоном відображення:

Якщо вибрана вихідна роздільна здатність зависока і дисплей її не підтримує, натисніть і утримуйте кнопку «Вниз» (більше 5 секунд), усі параметри буде відновлено до заводських налаштувань за замовчуванням, а вихідна роздільна здатність за замовчуванням становить 800 x 600.

Не на весь екран:

Виберіть меню «Позиція», виберіть «Горизонтально». Позиція», регулювати Клавіші «ВГОРУ» та «ВНИЗ» для вирівнювання положення лівого зображення; Виберіть «Горизонтальний розмір» і використовуйте клавіші «ВГОРУ» та «Вниз», щоб зробити відповідне положення зображення акуратним. Виберіть «Вертикальне положення», відрегульоване за допомогою клавіш «ВГОРУ» та «Вниз», щоб вирівняти верхнє положення зображення.

Виберіть «розмір по вертикалі» та використовуйте клавіші «ВГОРУ» та «Вниз», щоб зробити нижню позицію зображення акуратною.

Фото спотворено, тремтить або застрягло:

Натисніть автоматичне сканування.

Чорні смуги з’являються в центрі зображення або чорні смуги з’являються по краях, а чорні смуги з’являються по всьому екрану.

Після кількох годин запуску екран повільно змінює колір, наприклад, повільно стає червоним.

Якщо зображення має чорні вертикальні смуги, відрегулюйте значення «Clamp ST» і «Clamp SP» і збережіть значення за замовчуванням (значення SP clamp має бути більше, ніж значення ST clamp); Примітка. Не налаштовуйте цей параметр за замовчуванням. Налаштований, коли прибуде. У таких випадках рекомендується встановити «Clampst» на 03 і «clampsp» на 04.

Зображення неяскраве або колір поганий:

Ви можете спочатку налаштувати потенціометр без демпфування, потім повільно послабити певний колір один за іншим, а не на місці, ви повинні повільно регулювати один за іншим. Поки картинка чітка. Якщо 3 потенціометри зберігають колір в одному напрямку, вони будуть збалансовані.

Список пакетів:

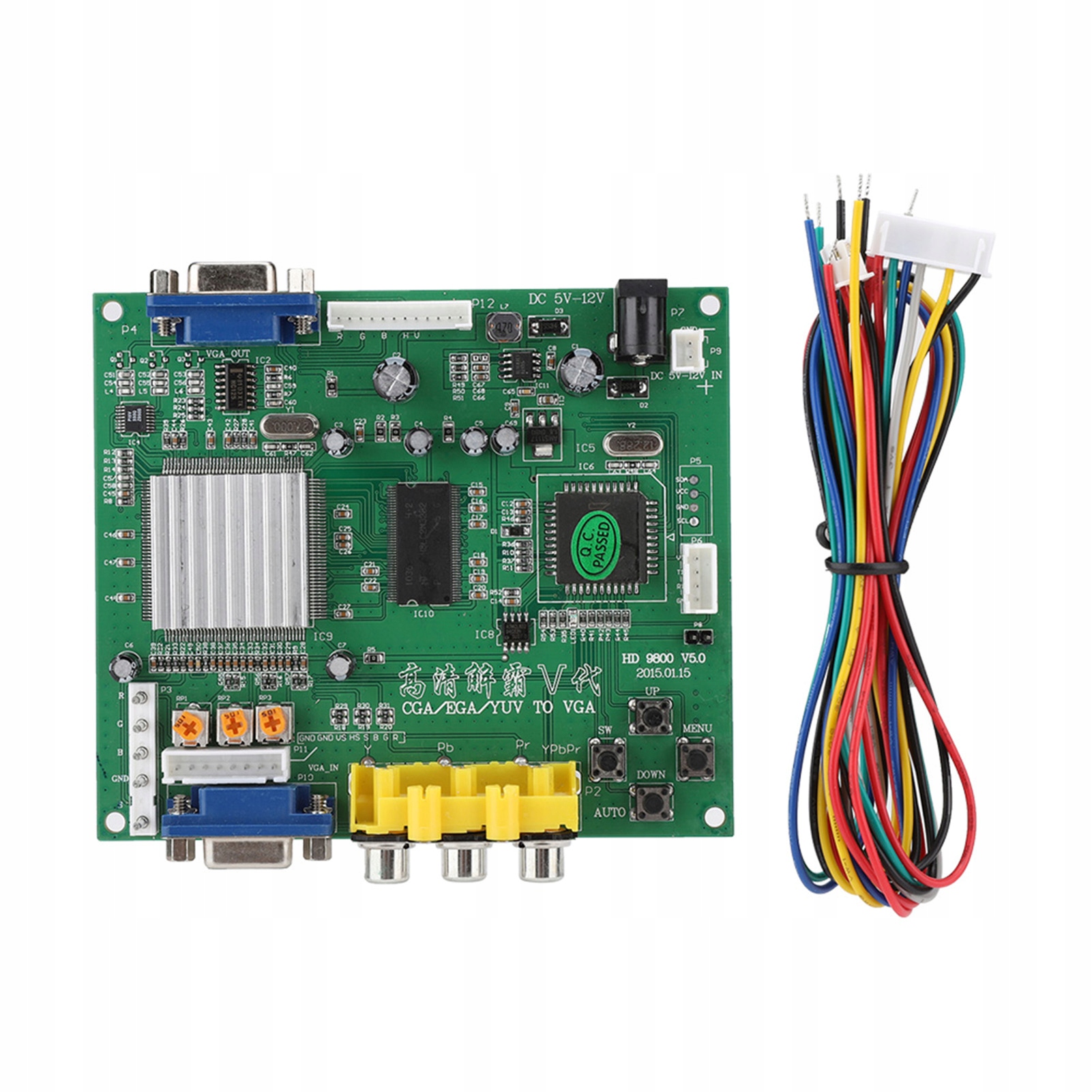

1*Плата конвертера

2*Кабель

Примітка:

Зверніть увагу, що новий тип і старий тип цього продукту буде доставлено у випадковому порядку, і переконайтеся, що ви не проти замовлення.

Завантажити:

1*Плата конвертера

2*Кабель
