Імпульсний блок живлення Delta Electronics PMT-12V150W2BA

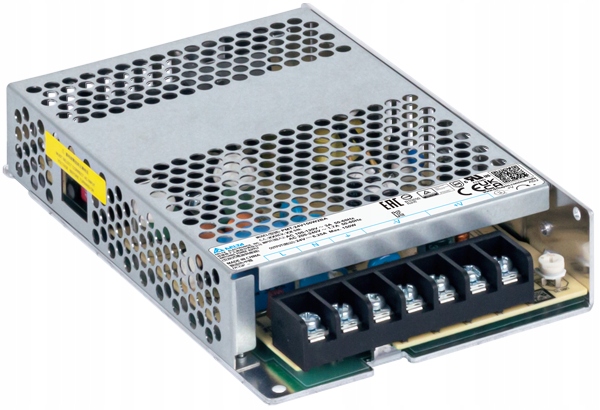

Модульний блок живлення PMT-12V150W2BA Delta Electronics

PMT-12V150W2BA — це низькопрофільний модульний блок живлення економічної серії PMT2 від Delta, призначений для користувачів, яким потрібен блок живлення, що відповідає основним функціям, необхідним у багатьох загальних промислових застосуваннях, без жертвуючи якістю та надійністю. Блок живлення може працювати в широкому діапазоні температур (від -30 °C до 70 °C), забезпечуючи 100% вихідну потужність в діапазоні від -30 °C до +50 °C при напрузі 230 В змінного струму. Блок живлення відповідає основним стандартам безпеки, таким як IEC/EN 60335-1, IEC/EN 61558-2-16, IEC 60950-1 і IEC/EN/UL 62368-1.

Основні характеристики:

• Високий MTBF (середній час напрацювання на відмову) > 700 000 годин відповідно до Telcordia SR-332.
• Універсальний діапазон вхідної напруги змінного струму
• li>
• Мінімальне споживання струму холостого ходу <0,3 Вт
• Низькопрофільний блок живлення 30 мм
• Повна потужність у діапазоні напруг живлення від 100 В змінного струму до 264 В змінного струму. 70 °C (холодний запуск -40 °C)
• ККД > 85,0% при 230 В змінного струму
• Захист: від короткого замикання, перевантаження, перегріву, перенапруги

Технічні характеристики:

• Модель: PMT-12V150W2BA
• Виробник: Delta Electronics

ВХІД

• Номінальна вхідна напруга: 100-120 В змінного струму, 200-240 В змінного струму (вибирається перемикачем)
• Діапазон вхідної напруги: 90-132 В змінного струму, 180-264 В змінного струму (вибір перемикача)
• Номінальна вхідна частота:
• b> 50-60 Гц
• Діапазон вхідних частот: 47-63 Гц
• Вхідний струм: 3 A тип. при 115 В змінного струму, 1,7 A тип. @ 230 В змінного струму
• Максимальний вхідний струм (холодний запуск): 60 А тип. @ 230 В змінного струму
• ККД при 100% навантаженні: > 87,5% при 230 В змінного струму
• Енергоспоживання без навантаження: < 0,5 Вт макс. при 230 В змінного струму

ПОТУЖНІСТЬ

• Номінальна напруга: 12 В Постійний струм. 13,2 В постійного струму
• Номінальний струм: 12,5 A
• Номінальна потужність: 150 Вт
• Лінійне регулювання: ± 0,5% тип. @ 100-132 В змінного струму та 200-264 В змінного струму (вибір перемикача)
• Регулювання навантаження: ± 0,5% тип. @ 100-132 В змінного струму та 200-264 В змінного струму (вибирається перемикачем)
• Пульсації та шум (макс.): < 150 мВ на пік @ > 0°C до +70°C , < 450mVpp при -30°C до 0°C
• Час наростання: 30 мс тип. @ 115 В змінного струму та 230 В змінного струму
• Час запуску: 500 мс типово. @ 115 В змінного струму та 230 В змінного струму
• Час резервного копіювання: 300 мс типово. @ 115 В змінного струму та 230 В змінного струму
• Початкове навантаження конденсатора: Макс. >
  • Перевантаження: 110-175% номінальної потужності, режим гикання, на виході з'являється імпульс струму дуже короткої тривалості і до 150% від максимального струму. Джерело живлення надсилає цей імпульс кожні кілька секунд, доки причина перевантаження не зникне.
  • Коротке замикання: Режим гикавки, струмовий імпульс дуже короткої тривалості та значення до 150% струму з'являється на виході максимум. Джерело живлення надсилає цей імпульс кожні кілька секунд, доки причина перевантаження не зникне.
  • Перенапруга: 13,2–17,4 В, вихід SELV, режим фіксації
  • Теплова: > 75°C навколишнього середовища при 100% навантаженні, режим замикання
  • Захист від ураження електричним струмом: Клас I з підключенням для PE

  ПАРАМЕТРИ СЕРЕДОВИЩА

  • Робоча температура: -30~+70°C (-40°C холодна початок)
  • Зменшення потужності залежно від температури: 50°C зниження потужності на 2% / °C при 230 В змінного струму, < -25°C зниження потужності на 4% / °C при 100 В змінного струму
  • Зменшення потужності залежно від вхідної напруги: <Зниження потужності 100 В змінного струму на 1,33% / В змінного струму li>
  • Відносна вологість під час роботи: 5~95% RH (без конденсації)
  • Категорія перенапруги: II
  < /ul>

  МЕХАНІЧНІ ПАРАМЕТРИ

  • Корпус: SGCC / алюміній
  • Вага (кг): 0,35
  • Розміри ширина x глибина x висота (мм): 159 × 97 × 30
  • Індикатор: Зелений світлодіод DC OK
  • Система охолодження: конвекція
  • роз'єм
